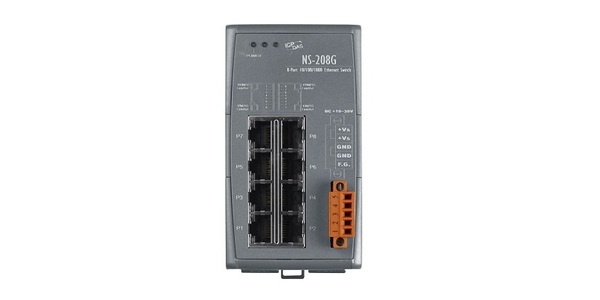

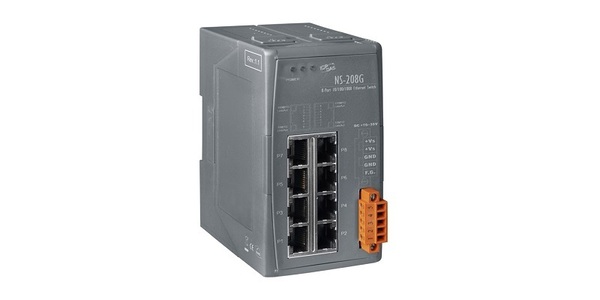

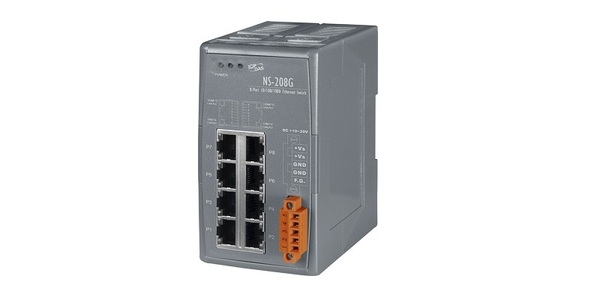

NS-208G / NS-208AG / NSM-208G / NSM-208AG
관리되지 않는 8 포트 산업용 10/100/1000 Base-T 이더넷 스위치 |
|
|
|
|
모델 : NS-208G / NS-208AG |
모델 : NSM-208G / NSM-208AG |
- 플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버
- 저장소 - 전달 아키텍처
- 전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어
- NS-208AG 및 NSM-208AG 용 + 12V DC ~ + 48V DC 전원 입력 지원
- 각 포트는 10/100 및 1000 Mbps 속도 자동 협상을 지원합니다.
- 16Gbps 고성능 메모리 대역폭
- 속도 1000M에 9K 점보 프레임 지원
- -40 ° C ~ +75 ° C의 작동 온도 지원
- DIN 레일 마운팅
NS-208G / NSM-208G에는 10/100/1000 Base-T를 지원하는 8 개의 이더넷 스위칭 포트가 있으며 10 / 100 / 1000M 자동 협상 기능과 자동 MDI / MDI-X 기능이 있습니다. 8 대의 워크 스테이션을 연결하고 해당 연결에 대한 전송 속도 (10Mbps 또는 100Mbps 또는 1000Mbps)를 자동으로 전환합니다.
흐름 제어 메커니즘도 협상됩니다. 문제 해결을 돕기 위해 각 포트에 대한 링크 / 데이터 속도 LED가 있습니다. 포트 커넥터는 차폐 된 RJ-45입니다.
NS-208AG / NSM-208AG은 전원 입력을 제외하고 NS-208G / NSM-208G와 정확히 동일합니다.
|
모델 |
NS-208G |
NS-208AG |
NSM-208G |
NSM-208AG |
과학 기술 |
표준 |
IEEE 802.3, 802.3u, 802.3ab 및 802.3x |
처리 유형 |
저장 및 전달; 유선 속도 전환 |
MAC 주소 |
8192 |
메모리 대역폭 |
16Gbps |
프레임 버퍼 메모리 |
1 Mbit |
점보 프레임 |
9K for Speed 1000 남 |
흐름 제어 |
IEEE 802.3x 흐름 제어, 배압 흐름 제어 |
인터페이스 |
RJ-45 포트 |
10/100 Base-T (X) 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결 |
LED 표시기 |
전력, 10 / 100 / 1000M, 링크 / 법 |
이더넷 절연 |
1500 Vrms 1 분 |
EMS 보호 |
예 |
케이블 |
이더넷 |
2 쌍 UTP / STP Cat.3, 4, 5, EIA / TIA-568 100 Ω |
고속 이더넷 |
2 쌍 UTP / STP Cat. 5, EIA / TIA-568 100 Ω |
기가비트 이더넷 |
4 쌍 UTP / STP Cat.5, EIA / TIA-568 100 Ω |
전원 입력 |
입력 전압 범위 |
+10 V DC ~ +30 V DC |
+12 V DC ~ +48 V DC |
+10 V DC ~ +30 V DC |
+12 V DC ~ +48 V DC |
전력 소비 |
0.3A @ 24V DC |
보호 |
역전 극성 보호 |
EMS 보호 |
예 |
연결 |
5 핀 탈착식 단자대 |
기계 |
포장 |
플라스틱 (인화성 UL 94V-0) |
금속 (IP20 보호) |
치수 (W x L x H) |
64mm x 98mm x 119mm |
73mm x 102mm x 132mm |
설치 |
DIN 레일 마운팅 |
DIN 레일 장착 또는 벽 장착 |
환경 |
작동 온도 |
-40 ° C ~ +75 ° C |
보관 온도 |
-40 ° C ~ +75 ° C |
주변 상대 습도 |
10 % ~ 90 % RH, 비 응축 |
|
|
|
NS-208G CR |
비 관리 형 8 포트 10/100/1000 Base-T 이더넷 스위치 (전원 입력 + 10V DC ~ + 30V DC 포함) (RoHS) |
NSM-208G CR |
전원 입력 + 10 V DC ~ +30 V DC , 금속 케이스 (RoHS)가있는 관리되지 않는 8 포트 10/100/1000 Base-T 이더넷 스위치 |
NS-208AG CR |
전원 입력이 + 12 V DC ~ +48 V DC 인 관리되지 않는 8 포트 10/100/1000 Base-T 이더넷 스위치 (RoHS) |
NSM-208AG CR |
전원 입력이 + 12 V DC ~ +48 V DC 인 비 관리 8 포트 10/100/1000 Base-T 이더넷 스위치 , 금속 케이스 (RoHS) |
|
|
|
DIN-KA52F |
24 V / 1.04 A, 25 W 전원 공급 장치 (DIN 레일 장착) |
DIN-KA52F-48 |
48 V / 0.52 A, 25 W 전원 공급 장치 (DIN 레일 장착 포함) |
KA52F-48 |
48 V / 0.52 A, 25 W 전원 공급 장치 (DIN 레일 장착 없음) |
MDR-20-24 |
24 V / 1 A, 24 W 전원 공급 장치, DIN 레일 장착 |
MDR-60-48 |
DIN 레일 장착형 48 V / 1.25 A, 60 W 전원 공급 장치 |
|
