MSM-508

제품명
MSM-508
용도
관리형 Ethernet 스위치
특성
관리형 Ethernet 스위치
제조사
ICPDAS(대만)
MSM-508
8 포트 산업용 이더넷 레이어 2 매니지드 스위치



모델 : MSM-508





  • 플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버
  • 각 포트는 10/100 Mbps 속도 자동 협상
  • 넓은 작동 온도 -40 ° C ~ +75 ° C를 지원합니다.
  • 전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어
  • 3.2 Gbps 고성능 메모리 대역폭
  • 리던던트 이중 전원 입력 +12 V DC ~ +48 V DC
    릴레이 출력에 의한 정전 알람
  • 프레임 버퍼 메모리 : 1Mbit
  • 2048 개의 MAC 주소
  • 저장소 - 전달 아키텍처
  • DIN 레일 마운팅
  • 모드 버스 원격 모니터링
  • Modbus OPC 서버 지원
  • 내장 된 Cyber-Ring 중복 기술

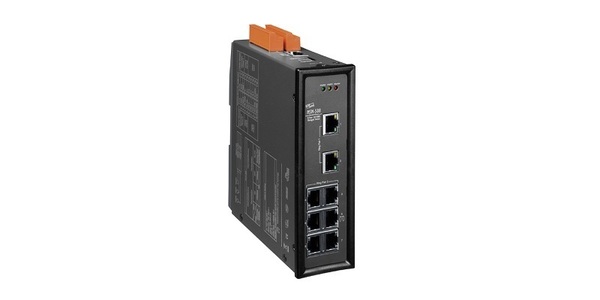

MSM-508은 8 포트 산업용 이더넷 (10/100 Base-TX) 레이어 2 관리 스위치입니다. MSM-508은 10 / 100M 자동 협상 기능과 자동 MDI / MDI-X 기능을 지원합니다. 해당 연결에 대한 전송 속도 (10Mbps 또는 100Mbps)를 자동으로 전환 할 수 있습니다. 이더넷 포트의 커넥터는 차폐 형 RJ-45입니다. 차폐 형 RJ-45 커넥터는 산업 제어 및 자동화를위한 높은 신뢰성의 이더넷 환경을 제공합니다.

텔넷이나 웹 브라우저를 사용하여 시리얼 콘솔이나 이더넷 포트를 통해 RS-232 포트를 통해 관리 할 수 ​​있습니다. 또한 스위치는 802.1Q 태그 기반 VLAN, 포트 기반 VLAN, 802.1p QoS (Quality of Service), 포트 트렁킹, 스패닝 트리, 케이블 테스트 및 포트 미러링과 같은 많은 강력한 관리 기능을 지원합니다. 내장 된 ICP DAS 사이버 링 (Cyber-Ring) 기술로 다중 스위치를 중복 링에 배치 할 수 있습니다. 일반적으로 스위치는 약 20 밀리 초 내에 구리 링크 장애를 감지하고이를 복구합니다. 대부분의 어플리케이션에서 원활한 프로세스입니다. Modbus / TCP, Modbus / RTU 및 OPC 지원, SCADA 응용 프로그램은 Modbus 또는 OPC 프로토콜을 사용하여 이더넷 포트의 상태를 모니터링 할 수 있습니다.

MSM-508은 라이브 DC 전원에 동시에 연결할 수있는 2 개의 전원 입력을 제공합니다. 전원 입력 중 하나가 실패하면 다른 라이브 소스는 전원 요구를 자동으로 지원하는 백업 역할을합니다. 또한 릴레이 출력 설비는 전원 또는 네트워크 링크 장애 발생시 경고 신호를 전송할 수 있습니다.





과학 기술
표준 IEEE 802.3, 802.3u 및 802.3x
처리 유형 저장 및 전달, 유선 속도 전환
MAC 주소 2048
메모리 대역폭 3.2Gbps
프레임 버퍼 메모리 1 Mbit
흐름 제어 IEEE 802.3x 흐름 제어, 배압 흐름 제어
실험 계획안 VLAN, QoS, 포트 트렁크, SMTP, TELNET
이더넷 인터페이스
RJ-45 포트 10/100 Base-TX 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결
LED 표시기 전력, 10 / 100M, Link / Act, Master
이더넷 절연 1500 Vrms 1 분
COM1 RS-232 (TxD, RxD 및 GND); 비 절연
COM2 RS-485 (D2 +, D2-, 내부 튜너 ASIC); 비 절연
EMS 보호를위한 프레임 접지
디지털 입력 / 출력
디지털 입력 3 채널, 습식 접점, L : +11 V DC 최대, H : +19 V DC ~ +30 V DC
디지털 출력 3 채널, 오픈 컬렉터, 싱크 / NPN, 최대 30V / 100mA
입력 전압 범위 +12 ~ +48 V DC 이중화 이중 입력 (비 절연)
전력 소비 0.25A @ 24V DC
보호 역전 극성 보호
EMS 보호를위한 프레임 접지

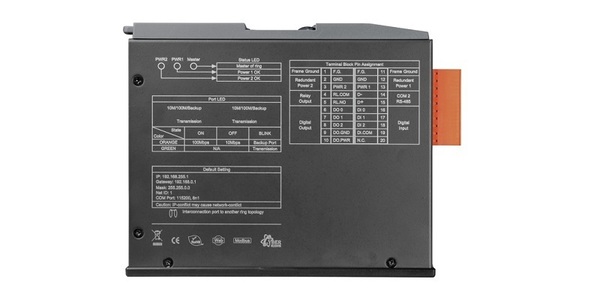

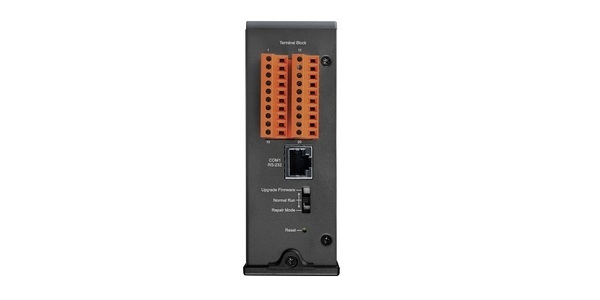

커넥터 20 핀 탈착식 단자대
기계
포장 금속
환경 등급 IP30 보호
치수 (W x L x H) 47mm x 128mm x 175mm

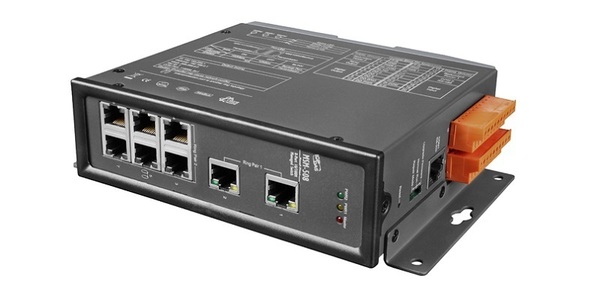

설치 DIN 레일 마운팅 또는 벽면 마운팅
환경
작동 온도 -40 ° C ~ +75 ° C
보관 온도 -40 ° C ~ + 85 ° C
주변 상대 습도 10 ~ 90 % RH, 비 응축
부속품
케이블 포함 CA-090510 x 1

MSM-508 CR 8- 포트 Layer 2 매니지드 스위치 (금속 케이스 포함) (RoHS)

CA-090510 9 핀 Female D-Sub & RJ-45 케이블, 1M 케이블
MDR-20-24 24 V / 1 A, 24 W 전원 공급 장치, DIN 레일 장착
MDR-60-24 24V / 2.5A, 60W 전원 공급 장치, DIN 레일 장착
DIN-KA52F 24 V / 1.04 A, 25 W 전원 공급 장치
DR-120-24 24 V / 5 A, 120 W 전원 공급 장치 (DIN 레일 장착)
