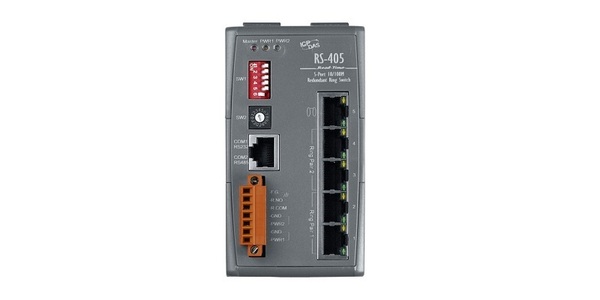

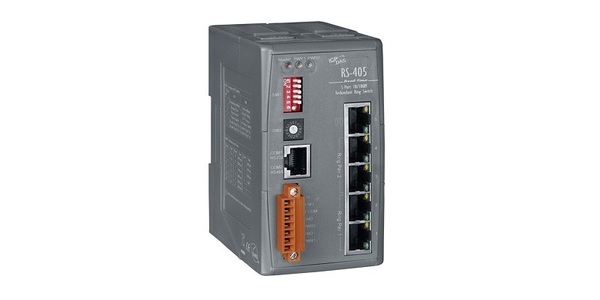

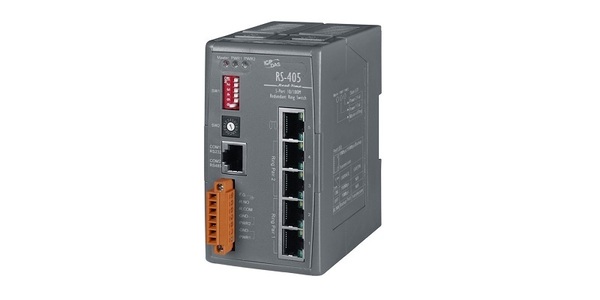

RS-405

제품명
RS-405
용도
실시간 Redundant Ring Ethernet/Fiber Port 스위치
특성
실시간 Redundant Ring Ethernet/Fiber Port 스위치
제조사
ICPDAS(대만)
RS-405 / RSM-405 / RS-405-R / RS-405A
5 포트 리얼 타임 리던던시 링 스위치



모델 : RS-405 모델 : RSM-405 모델 : RSM-405-R





플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버

각 포트는 10/100 Mbps 속도 자동 협상

저장소 - 전달 아키텍처

전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어

3.2 Gbps 고성능 메모리 대역폭

프레임 버퍼 메모리 : 1Mbit

2048 개의 MAC 주소

예비 전원 입력 +10 ~ + 30 V DC, 릴레이 출력에 의한 정전 경보

-40 ° C ~ + 75 ° C의 작동 온도 지원

산업용 사용을위한 DIN- 레일 마운트





RS-405 시리즈는 5 포트 산업용 이더넷 (10 / 100Base-TX) 실시간 리던던시 링 스위치입니다. RS-405 시리즈는 10 / 100M 자동 협상 기능과 자동 MDI / MDIX 기능을 지원합니다. 해당 연결에 대한 전송 속도 (10Mbps 또는 100Mbps)를 자동으로 전환 할 수 있습니다. 이더넷 포트의 커넥터는 차폐 형 RJ-45입니다. 차폐 형 RJ-45 커넥터는 산업 제어 및 자동화를위한 높은 신뢰성의 이더넷 환경을 제공합니다.

내장 된 ICP DAS 사이버 링 (Cyber-Ring) 기술로 다중 스위치를 중복 링에 배치 할 수 있습니다. 일반적으로 애플리케이션은 대다수의 애플리케이션에 대해 약 20ms 이내에 구리 링크 오류를 감지하고이를 복구합니다. RS-405 시리즈는 사용하기가 훨씬 쉬우 며 소프트웨어 설정이 전혀 필요하지 않습니다. 운송 케이스에서 포장을 푼 후 작동시키기 위해 하나 또는 두 개의 딥 스위치 또는 로터리 스위치가 필요합니다.

RS-405 시리즈는 라이브 DC 전원에 동시에 연결할 수있는 2 개의 전원 입력을 제공합니다. 전원 입력 중 하나가 실패하면 다른 라이브 소스는 RS-405 시리즈의 전원 요구 사항을 자동으로 지원하는 백업 역할을합니다. 또한 이중 출력 또는 네트워크 링크 장애가 발생하는 동안 릴레이 출력 설비는 경고 신호를 전송할 수 있습니다.







모델 RS-405 RSM-405 RS-405A RSM-405A RSM-405-R
과학 기술
표준 IEEE 802.3, IEEE 802.3u, IEEE 802.3x
처리 유형 저장 및 정방향 유선 속도 전환
MAC 주소 2048 1024
메모리 대역폭 3.2Gbps
프레임 버퍼 메모리 1 Mbit
흐름 제어 IEEE 802.3x 흐름 제어, 배압 흐름 제어
인터페이스
RJ-45 포트 5 x 10/100 Base-TX 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결
LED 표시기 전력, 10 / 100M, Link / Act, Master
이더넷 절연 1500 Vrms 1 분
COM1 RS-232 (TxD, RxD 및 GND); 비 절연
COM2 RS-485 (D2 +, D2-, 내부 튜너 ASIC); 비 절연 V
연결
전원 입력
입력 전압 범위 +10 ~ + 30 V DC (절연 이중화 입력) +12 ~ +48 V DC (비 절연, 이중화 입력)
전력 소비 0.22A @ 24V DC , 100M 전이중으로 표시된 +/- 5 % 화살표
보호 역전 극성 보호
EMS 보호를위한 프레임 접지
연결 7 핀 탈착식 단자대 5 핀 탈착식 단자대
기계
포장 플라스틱 금속 플라스틱 금속 금속
환경 등급 UL 94V-0 IP30 보호 UL 94V-0 IP30 보호 IP30 보호
치수 (W x L x H) 64mm x 97.5mm x 110mm 73mm x 102mm x 132mm 64mm x 97.5mm x 110mm 73mm x 102mm x 132mm 25mm x 168mm x 119mm
설치 DIN 레일 마운팅 DIN 레일 또는
벽면 설치
DIN 레일 마운팅 DIN 레일 또는
벽면 설치
DIN 레일 마운팅
환경
작동 온도 -40 ° C ~ + 75 ° C
보관 온도 -40 ° C ~ + 85 ° C
주변 상대 습도 10 ~ 95 % RH, 비 응축
부속품
케이블 포함 CA-090510 x 1

RS-405 CR 5 포트 리얼 타임 리던던시 링 스위치 (RoHS)
RSM-405 CR 5 포트 Real-time Redundant Ring Switch (메탈 케이스 포함) (RoHS)
RSM-405-R CR 5 포트 Real-time 리던던트 링 스위치 (금속 케이스 포함) (RoHS) (+12 ~ +48 V DC , 비 절연)
RS-405A ~ 곧 판매 예정 5 포트 실시간 리던던시 링 스위치 (+12 ~ +48 V DC , 비 절연)
RSM-405A ~ 곧 판매 예정 5 포트 Real-time 리던던트 링 스위치 (금속 케이스 포함) (+12 ~ +48 V DC , 비 절연)

CA-090510 9 핀 암 D 서브 & RJ-45 케이블, 1M 케이블
GPSU06U-6 24V / 0.25A, 6W 전원 공급 장치
DIN-KA52F DIN 레일 장착 24 V / 1.04, 25 W 전원 공급 장치
