NS-206AF 시리즈

제품명
NS-206AF 시리즈
용도
비관리형 10/100 Base-T(X) with 100 Base-FX 광 스위치
특성
비관리형 10/100 Base-T(X) with 100 Base-FX 광 스위치
제조사
ICPDAS(대만)
NS-206AF 시리즈 / NSM-206AF 시리즈
2 포트 스위치가있는 4 포트 10/100 Mbps 이더넷

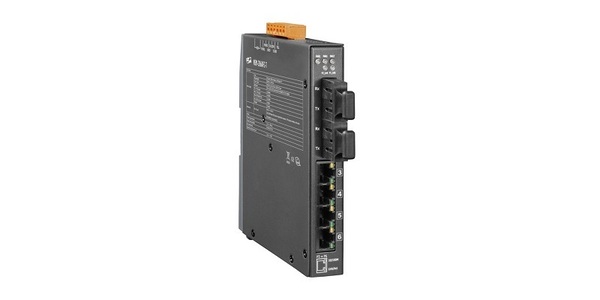

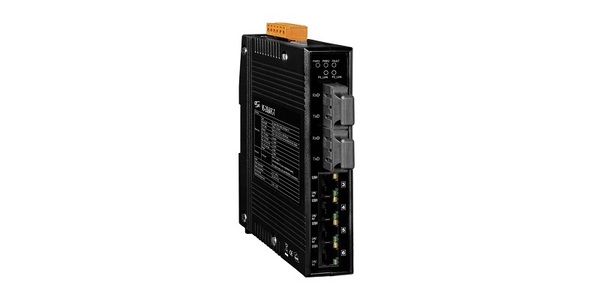

모델 : NS-206AFC-T / FCS-T / FCS-60T 모델 : NS-206AFT-T 모델 : NSM-206AFC-T / FCS-T / FCS-60T 모델 : NSM-206AFT-T





  • 2 x 100-FX 파이버 포트와 4 x 이더넷 포트 제공
  • 각 포트는 10/100 Mbps 속도 자동 협상
  • 전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어
  • 플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버
  • 저장소 - 전달 아키텍처
  • 리던던트 듀얼 +12 ~ 48V DC 전원 입력
  • -30 ~ +75 ° C의 작동 온도 지원
  • DIN 레일 마운팅





NS-206AF / NSM-206AF는 광섬유 포트 스위치가 2 개인 4 포트 비 관리 이더넷입니다. 광섬유를 사용하면 시스템에서 노이즈가 발생하는 것을 방지하고 고속 (100Mbps) 및 원거리 (최대 60km) 전송을 지원할 수 있습니다.

NS-206AF / NSM-206AF는 외부 전력 변환기없이 산업 자동화에서 볼 수있는 모든 공통 전력 표준에 적합한 넓은 12 ~ 48 V DC 전력 범위를 제공합니다. 넓은 전원 입력으로 설치 및 유지 보수 비용이 절감됩니다.





모델 NS-206F NSM-206F NS-206AF NSM-206AF
PoE -
입력 전압 범위 +10 ~ 30 V DC +12 ~ 48 V DC
작동 온도 0 ° C ~ + 70 ° C -30 ° C ~ +75 ° C
포장 플라스틱 금속 (IP20) 플라스틱 금속 (IP30)
설치 DIN 레일 마운팅 DIN 레일 장착 또는 벽 장착 DIN 레일 마운팅
치수 (W x H x D)
(단위 : mm)
64 x 110 x 98 72.5 x 110 x 102 31 x 157 x 113 25 x 168 x 119

모델 NS-206AF 시리즈 NSM-206AF 시리즈
과학 기술
표준 IEEE 802.3, 802.3u, 802.3x
처리 유형 저장 및 전달; 유선 속도 전환
MAC 주소 1024
메모리 대역폭 2.0Gbps
프레임 버퍼 메모리 512Kbit
흐름 제어 IEEE 802.3x 흐름 제어, 배압 흐름 제어
이더넷 인터페이스
RJ-45 포트 10/100 Base-T (X) 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결
LED 표시기 전력, Link / Act, 10 / 100M
이더넷 절연 1500 Vrms 1 분
+/- 4 kV ESD 보호
광섬유 인터페이스 (100 Base-FX, SC / ST 유형)
다중 모드 NS-206AFT-T / FC-T
NSM-206AFT-T / FC-T
멀티 모드 광섬유 : 50/125, 62.5 / 125 또는 100/140 μm
거리 : 전이중의 경우 2km, (62.5 / 125μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -20 dBm
Max. TX 출력 : -14 dBm
Max. RX 감도 : -32 dBm
Min. RX 과부하 : -8 dBm
예산 : 12 dBm
단일 모드 NS-206AFCS-T
NSM-206AFCS-T
단일 모드 광섬유 : 8.3 / 125, 8.7 / 125, 9/125 또는 10/125 μm
전이중의 경우 30 km, (9/125 μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -15 dBm
Max. TX 출력 : -8 dBm
Max. RX 감도 : -34 dBm
Min. RX 과부하 : -5 dBm
예산 : 19 dBm
단일 모드 NS-206AFCS-60T
NSM-206AFCS-60T
단일 모드 광케이블 : 8.3 / 125, 8.7 / 125, 9/125 또는 10/125 μm
거리 : 전이중의 경우 60 km, (9/125 μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -5 dBm
Max. TX 출력 : 0 dBm
Max. RX 감도 : -35 dBm
Min. RX 과부하 : -5 dBm
예산 : 30 dBm
전원 입력
입력 전압 범위 +12 ~ +48 V DC (이중화 입력)
전력 소비 0.14A @ 24V DC
보호 역전 극성 보호
+/- 4 kV ESD 보호
연결 6 핀 탈착식 단자대
기계
포장 플라스틱 (인화성 UL 94V-0) 금속 (IP30 보호)
치수 (W x L x H) 31 mm x 157 mm x 113 mm 25mm x 168mm x 119mm
설치 DIN 레일 마운팅
환경
작동 온도 -30 ° C ~ +75 ° C
보관 온도 -40 ° C ~ + 85 ° C
주변 상대 습도 10 % ~ 90 % RH, 비 응축

NS-206AFT-T CR 다중 모드, ST 커넥터, 광섬유 포트 2 개가있는 4 포트 10/100 Mbps 스위치 (RoHS)
NS-206AFC-T CR 다중 모드, SC 커넥터, 광섬유 포트 2 개가있는 4 포트 10/100 Mbps 스위치 (RoHS)
NS-206AFCS-T CR 단일 모드 30km, SC 커넥터, 광섬유 포트 2 개가있는 4 포트 10 / 100Mbps 스위치 (RoHS)
NS-206AFCS-60T CR 단일 모드 60km, SC 커넥터, 광섬유 포트 2 개가있는 4 포트 10 / 100Mbps 스위치 (RoHS)
NSM-206AFT-T CR 다중 모드, ST 커넥터, 광섬유 포트가 2 개인 4 포트 10/100 Mbps 스위치; 금속 케이스 (RoHS)
NSM-206AFC-T CR 다중 모드, SC 커넥터, 2 개의 광섬유 포트 스위치가있는 4 포트 10/100 Mbps; 금속 케이스 (RoHS)
NSM-206AFCS-T CR 단일 모드 30km, SC 커넥터, 4 포트 10/100 Mbps 및 2 개의 광섬유 포트 스위치; 금속 케이스 (RoHS)
NSM-206AFCS-60T CR 단일 모드 60 km, SC 커넥터, 4 포트 10/100 Mbps 및 2 개의 광섬유 포트 스위치; 금속 케이스 (RoHS)

MDR-60-48 DIN 레일 장착형 48 V / 1.25 A, 60 W 전원 공급 장치
DIN-KA52F-48 48 V / 0.52 A, 25 W 전원 공급 장치 (DIN 레일 장착 포함)
KA52F-48 48 V / 0.52 A, 25 W 전원 공급 장치
