제품 상세보기

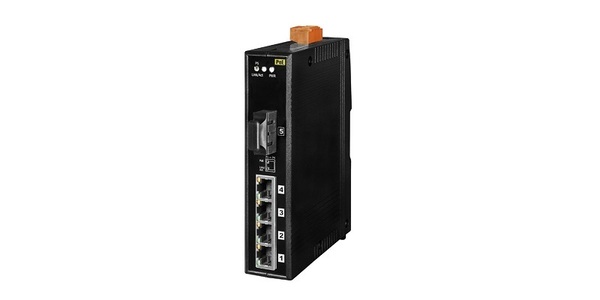

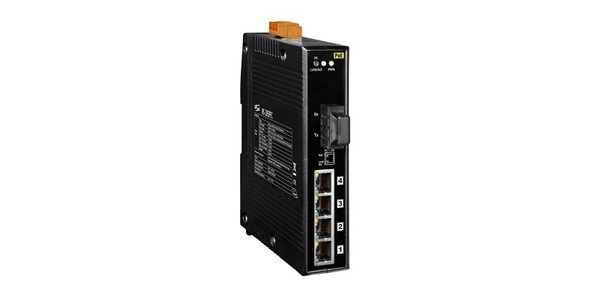

NS-205PF 시리즈

제품명
NS-205PF 시리즈
용도
비관리형 Ethernet/Fiber Port 스위치 with PoE
특성
비관리형 Ethernet/Fiber Port 스위치 with PoE
제조사
ICPDAS(대만)

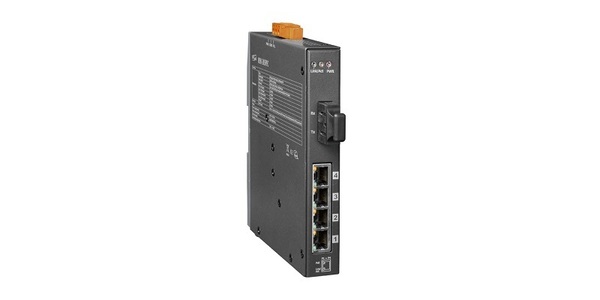

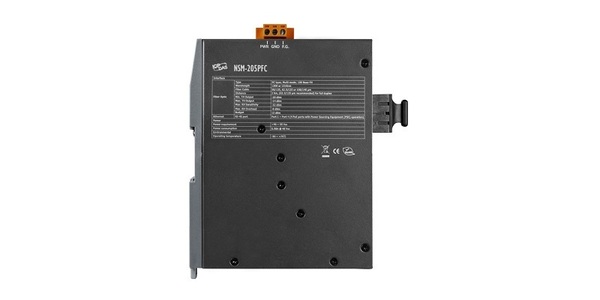

NS-205PF 시리즈 / NSM-205PF 시리즈
4 포트 10/100 Mbps PoE (PSE), 1 개의 광 광섬유 포트 스위치
NS-205PF-24V 시리즈 / NSM-205PF-24V 시리즈
4 포트 10/100 Mbps PoE (PSE) 1 광섬유 포트 및 +24 V DC 입력





모델 : NS-205PFC / FCS / FCS-60
NS-205PFC-24V / FCS-24V / FCS-60-24V
모델 : NS-205PFT / NS-205PFT-24V 모델 : NSM-205PFC / FCS / FCS-60
NSM-205PFC-24V / FCS-24V / FCS-60-24V
모델 : NSM-205PFT /
NSM-205PFT-24V





  • 1 x 100-FX 광섬유 포트 및 4 x 이더넷 포트 제공
  • 각 포트는 10/100 Mbps 속도 자동 협상
  • 저장소 - 전달 아키텍처
  • 전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어
  • Power Sourcing Equipment (PSE) 작동이 가능한 4 개의 PoE 포트
  • 플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버
  • PD (전원 공급 장치) 자동 감지 및 자동 전원 관리
  • 과열, 과전류 및 과부하 / 과소 전압 감지
  • -30 ~ +75 ° C의 작동 온도 지원
  • DIN 레일 마운팅





NS-205PF / NSM-205PF는 1 개의 광 포트 스위치가있는 4 포트 비 관리 PoE (PSE)입니다. PSE (Power source Equipment)로 분류되는 4 개의 PoE 포트를 지원합니다. NS-205PF / NSM-205PF는 중앙 집중식 전원 공급을 실현하고 PSE 포트 당 최대 15.4 와트의 전력을 공급합니다. 광섬유를 사용하면 시스템에서 노이즈가 발생하는 것을 방지하고 고속 (100Mbps) 및 원거리 (최대 60km) 전송을 지원할 수 있습니다.

NS-205PF-24V / NSM-205PF-24V 시리즈는 48V DC 전원 공급 장치를 사용할 수없는 PoE 애플리케이션 용 24V DC ~ 48V DC 부스트로 설계되었습니다 .





모델 NS-205PF-24V NSM-205PF-24V NS-205PF NSM-205PF
PoE 802.3af
입력 전압 범위 +18 ~ 32 V DC +46 ~ +55 V DC
작동 온도 -30 ° C ~ +75 ° C
포장 플라스틱 금속 (IP30) 플라스틱 금속 (IP30)
설치 DIN 레일 마운팅
치수 (W x H x D)
(단위 : mm)
31 x 157 x 113 25 x 168 x 119 31 x 157 x 113 25 x 168 x 119

모델 NS-205PF 시리즈 NSM-205PF 시리즈 NS-205PF-24V 시리즈 NSM-205PF-24V 시리즈
과학 기술
표준 IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
처리 유형 저장 및 전달; 유선 속도 전환
MAC 주소 1024
메모리 대역폭 3.2Gbps
프레임 버퍼 메모리 512Kbit
흐름 제어 IEEE 802.3x 흐름 제어, 배압 흐름 제어
이더넷 인터페이스
RJ-45 포트 10/100 Base-T (X) 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결
LED 표시기 전원, 링크 / 동작, 전원 장치가 감지되었습니다.
이더넷 절연 1500 Vrms 1 분
+/- 4 kV ESD 보호
광섬유 인터페이스 (100 Base-FX, SC / ST 유형)
다중 모드 NS-205PFT / FC
NSM-205PFT / FC
NS-205PFT-24V / FC-24V
NSM-205PFT-24V / FC-24V
멀티 모드 광섬유 : 50/125, 62.5 / 125 또는 100/140 μm
거리 : 전이중의 경우 2km, (62.5 / 125μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -20 dBm
Max. TX 출력 : -14 dBm
Max. RX 감도 : -32 dBm
Min. RX 과부하 : -8 dBm
예산 : 12 dBm
단일 모드 NS-205PFCS
NSM-205PFCS
NS-205PFCS-24V / FCS-24V
NSM-205PFCS-24V / FCS-24V
단일 모드 광섬유 : 8.3 / 125, 8.7 / 125, 9/125 또는 10/125 μm
전이중의 경우 30 km, (9/125 μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -15 dBm
Max. TX 출력 : -8 dBm
Max. RX 감도 : -34 dBm
Min. RX 과부하 : -5 dBm
예산 : 19 dBm
단일 모드 NS-205PFCS-60
NSM-205PFCS-60
NS-205PFCS-60-24V / FCS-60-24V
NSM-205PFCS-60-24V / FCS-60-24V
단일 모드 광케이블 : 8.3 / 125, 8.7 / 125, 9/125 또는 10/125 μm
거리 : 전이중의 경우 60 km, (9/125 μm 권장)
파장 : 1300 또는 1310nm
Min. TX 출력 : -5 dBm
Max. TX 출력 : 0 dBm
Max. RX 감도 : -35 dBm
Min. RX 과부하 : -5 dBm
예산 : 30 dBm
전원 입력
입력 전압 범위 PoE 출력을위한 +46 ~ +55 V DC +18 ~ +32 V DC
전력 소비 PD 로딩없이 0.08 A @ 48 V DC ; PD 완전 충전 방식의
1.5A @ 48V DC
PD 로딩없이 0.24 A @ 24 V DC ;
3.2 PD 가득 차있는 선적을 가진 @ 24 V DC ;
4.6 PD 부하가 있는 @ 18V DC
보호 역전 극성 보호
+/- 4 kV ESD 보호

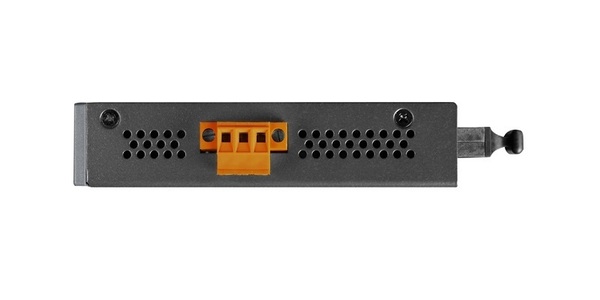

커넥터 3 핀 탈착식 단자대
PoE 기술
PoE 준수 100 % IEEE 802.3af 규격
PoE 분류 PSE (Power Sourcing Equipment)
PoE 전압 전원 입력에 따라 +48 V DC
PoE 전압 채널 당 최대 15.4 와트
PoE 작동 자동 감지 및 전원 관리
PoE 핀 지정 V + (핀 1,2), V- (핀 3,6)
PoE 연결 해제 모드 DC 연결 끊기
기계
포장 플라스틱
(인화성 UL 94V-0)
금속 (IP30 보호) 플라스틱
(인화성 UL 94V-0)
금속 (IP30 보호)
치수 (가로 x 세로 x 높이) (단위 : mm) 31 x 157 x 113 25 x 168 x 119 31 x 157 x 113 25 x 168 x 119
설치 DIN 레일 마운팅
환경
작동 온도 -30 ° C ~ +75 ° C
보관 온도 -40 ° C ~ + 85 ° C
주변 상대 습도 10 % ~ 90 % RH, 비 응축

NS-205PFT CR 다중 모드, ST 커넥터, 4 포트 10/100 Mbps PoE (PSE), 1 개의 광섬유 포트 스위치 포함 (RoHS)
NS-205PFC CR 다중 모드, SC 커넥터, 광섬유 포트 스위치가있는 4 포트 10/100 Mbps PoE (RoHS)
NS-205PFCS CR 싱글 모드 30km, SC 커넥터, 4 포트 10 / 100Mbps PoE (PSE), 1 개의 광섬유 포트 스위치 포함 (RoHS)
NS-205PFCS-60 CR 단일 모드 60 km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE), 1 개의 광섬유 포트 스위치 포함 (RoHS)
NSM-205PFT CR 다중 모드, ST 커넥터, 4 포트 10/100 Mbps PoE (PSE) (1 개의 광섬유 포트 스위치 포함) 금속 케이스 (RoHS)
NSM-205PFC CR 다중 모드, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE), 1 개의 광섬유 포트 스위치 포함. 금속 케이스 (RoHS)
NSM-205PFCS CR 단일 모드 30km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE) (1 개의 광섬유 포트 스위치 포함); 금속 케이스 (RoHS)
NSM-205PFCS-60 CR 단일 모드 60 km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE) (1 개의 광섬유 포트 스위치 포함); 금속 케이스 (RoHS)
NS-205PFT-24V CR 다중 모드, ST 커넥터, 1 포트 및 24 V DC 입력 스위치가있는 4 포트 10/100 Mbps PoE (PSE )
NS-205PFC-24V CR 다중 모드, SC 커넥터, 1 포트 및 24 V DC 입력 스위치가있는 4 포트 10/100 Mbps PoE (PSE )
NS-205PFCS-24V CR 1 개의 광섬유 포트 및 24 V DC 입력 스위치가있는 단일 모드 30 km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE )
NS-205PFCS-60-24V CR 1 개의 광섬유 포트 및 24 V DC 입력 스위치가있는 단일 모드 60 km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE )
NSM-205PFT-24V CR 다중 모드, ST 커넥터, 1 개의 광섬유 포트 및 24 V DC 입력 스위치가있는 4 포트 10/100 Mbps PoE (PSE) 금속 케이스 (RoHS)
NSM-205PFC-24V CR 다중 모드, SC 커넥터, 1 개의 광섬유 포트 및 24 V DC 입력 스위치가있는 4 포트 10/100 Mbps PoE (PSE) 금속 케이스 (RoHS)
NSM-205PFCS-24V CR 단일 모드 30km, SC 커넥터, 1 개의 광섬유 포트 및 24V DC 입력 스위치가있는 4 포트 10/100 Mbps PoE (PSE) 금속 케이스 (RoHS)
NSM-205PFCS-60-24V CR 단일 모드 60 km, SC 커넥터, 4 포트 10/100 Mbps PoE (PSE) (1 개의 광섬유 포트 및 24 V DC 입력 스위치 포함) 금속 케이스 (RoHS)

DR-120-24 24V / 5A, 120W 단일 출력 산업용 DIN 레일 전원 공급 장치
MDR-60-24 24V / 2.5A, 60W 전원 공급 장치, DIN 레일 장착
MDR-60-48 DIN 레일 장착형 48 V / 1.25 A, 60 W 전원 공급 장치
DIN-KA52F-48 48 V / 0.52 A, 25 W 전원 공급 장치 (DIN 레일 장착 포함)
KA52F-48 48 V / 0.52 A, 25 W 전원 공급 장치
