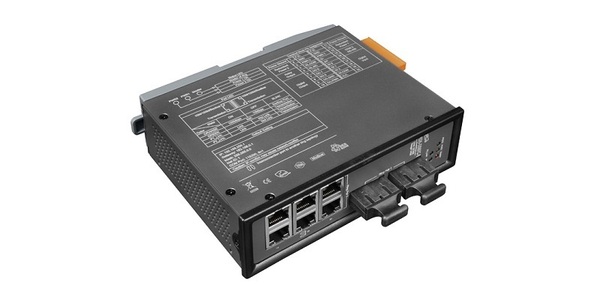

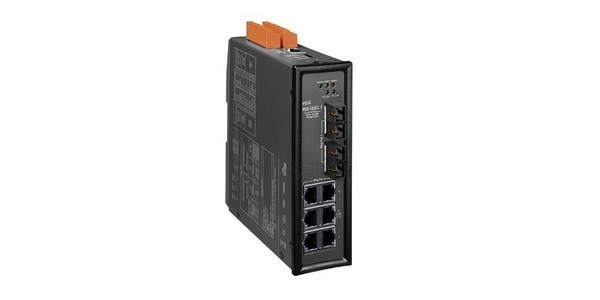

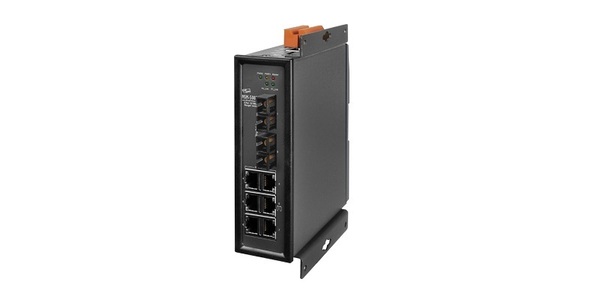

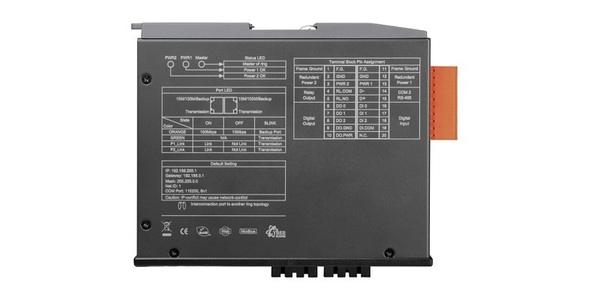

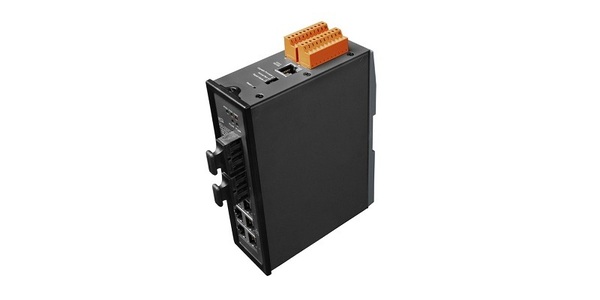

MSM-508F 시리즈
2 포트 광섬유 포트가있는 8 포트 산업용 이더넷 레이어 2 관리 스위치 |
|
|
|
모델 : MSM-508FC-T / FCS-T 시리즈 |
모델 : MSM-508FT-T 시리즈 |
- 플러그 앤 플레이를위한 자동 MDI / MDI-X 크로스 오버
- 각 포트는 10/100 Mbps 속도 자동 협상
- 전이중 IEEE 802.3x 및 하프 듀플렉스 백 프레셔 흐름 제어
- -30 ° C ~ + 75 ° C의 넓은 작동 온도 지원
- 내장 된 Cyber-Ring 중복 기술
- 리던던트 이중 전원 입력 +12 V DC ~ +48 V DC
릴레이 출력에 의한 정전 알람
- 모드 버스 원격 모니터링
- Modbus OPC 서버 지원
- 저장소 - 전달 아키텍처
- 프레임 버퍼 메모리 : 1Mbit
- 2048 개의 MAC 주소
- 3.2 Gbps 고성능 메모리 대역폭
- DIN 레일 마운팅
MSM-508F 시리즈는 2 광섬유 포트가있는 8 포트 산업용 이더넷 레이어 2 매니지드 스위치로, 광섬유를 사용하여 데이터 전송을 보호하므로 EMI / RFI 간섭을 방지 할 수 있습니다. 전기 노출, 서지, 번개 또는 화학적 부식으로부터 변속기를 보호해야하는 어플리케이션에 이상적인 솔루션입니다.
텔넷이나 웹 브라우저를 사용하여 시리얼 콘솔이나 이더넷 포트를 통해 RS-232 포트를 통해 관리 할 수 있습니다. 또한 스위치는 802.1Q 태그 기반 VLAN, 포트 기반 VLAN, 802.1p QoS (Quality of Service), 포트 트렁킹, 스패닝 트리, 케이블 테스트 및 포트 미러링과 같은 많은 강력한 관리 기능을 지원합니다.
내장 된 ICP DAS 사이버 링 (Cyber-Ring) 기술로 다중 스위치를 중복 링에 배치 할 수 있습니다. 일반적으로 애플리케이션은 대다수의 애플리케이션에서 매끄러운 프로세스를 위해 약 20ms V 이내에 광섬유 또는 구리 링크 오류를 감지하고이를 복구합니다. Modbus / TCP, Modbus / RTU 및 OPC 지원, SCADA 응용 프로그램은 Modbus 또는 OPC 프로토콜을 사용하여 이더넷 및 광섬유 포트의 상태를 모니터링 할 수 있습니다.
MSM-508F는 라이브 DC 전원에 동시에 연결할 수있는 2 개의 전원 입력을 제공합니다. 전원 입력 중 하나가 실패하면 다른 라이브 소스는 전원 요구를 자동으로 지원하는 백업 역할을합니다. 또한 릴레이 출력 설비는 전원 또는 네트워크 링크 장애 발생시 경고 신호를 전송할 수 있습니다.
|
모델 |
MSM-508FC-T
MSM-508FCS-T 시리즈 |
MSM-508FT-T 시리즈 |
과학 기술 |
표준 |
IEEE 802.3, 802.3u 및 802.3x |
처리 유형 |
저장 및 전달, 유선 속도 전환 |
MAC 주소 |
2048 |
메모리 대역폭 |
3.2Gbps |
프레임 버퍼 메모리 |
1 Mbit |
흐름 제어 |
IEEE 802.3x 흐름 제어, 배압 흐름 제어 |
실험 계획안 |
VLAN, QoS, 포트 트렁크, SMTP, TELNET |
이더넷 인터페이스 |
RJ-45 포트 |
10/100 Base-TX 자동 협상 속도, F / H 이중 모드 및 자동 MDI / MDI-X 연결 |
광섬유 포트 |
2 포트 100 Base-FX |
LED 표시기 |
10 / 100M, 링크 / 작동, 전이중 / 반이중 (광섬유 포트) |
이더넷 절연 |
1500 Vrms 1 분 |
다중 모드 |
다중 모드 광섬유 케이블 |
50/125, 62.5 / 125 또는 100/140 μm |
거리 |
전이중 모드에서 2 km, (62.5 / 125 μm 권장) |
파장 |
1300 또는 1310 nm |
최소. TX 출력 |
-20 dBm |
맥스. TX 출력 |
-14 dBm |
RX 감도 |
-34 ~ -31 dBm |
단일 모드 |
단일 모드 광섬유 케이블 |
8.3 / 125, 8.7 / 125, 9/125 또는 10/125㎛ |
거리 |
전이중 방식의 경우 30 km (9/125 μm 권장) |
파장 |
1300 또는 1310 nm |
최소. TX 출력 |
-15 dBm |
맥스. TX 출력 |
-8 dBm |
RX 감도 |
-36 ~ -31 dBm |
COM1 |
RS-232 (TxD, RxD 및 GND); 비 절연 |
COM2 |
RS-485 (D2 +, D2-, 내부 튜너 ASIC); 비 절연 |
EMS 보호를위한 프레임 접지 |
예 |
디지털 입력 / 출력 |
디지털 입력 |
3 채널, 습식 접점, L : +11 V DC 최대, H : +19 V DC ~ +30 V DC |
디지털 출력 |
3 채널, 오픈 컬렉터, 싱크 / NPN, 최대 30V / 100mA |
힘 |
입력 전압 범위 |
+12 VDC ~ +48 VDC 이중화 이중 입력 (비 절연) |
전력 소비 |
0.3A @ 24V DC |
LED 표시기 |
예 |
보호 |
역전 극성 보호 |
EMS 보호를위한 프레임 접지 |
예 |

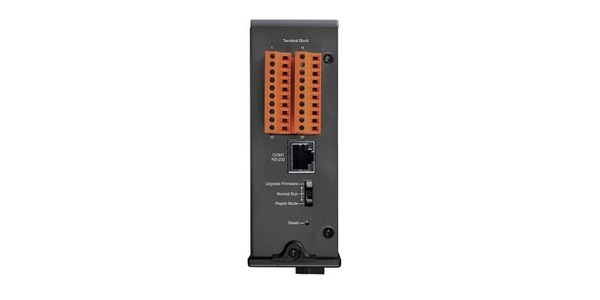

커넥터 |
20 핀 탈착식 단자대 |
기계 |
포장 |
금속 |
환경 등급 |
IP30 보호 |
치수 (W x L x H) |
47mm x 140mm x 175mm |
47mm x 142mm x 175mm |
설치 |
DIN 레일 마운팅 또는 벽면 마운팅 |
환경 |
작동 온도 |
-30 ° C ~ +75 ° C |
보관 온도 |
-40 ° C ~ + 85 ° C |
주변 상대 습도 |
10 ~ 90 % RH, 비 응축 |
부속품 |
케이블 포함 |
CA-090510 x 1 |
|
|
|
MSM-508FT-T CR |
2-Fibre 포트, 다중 모드, ST 커넥터가있는 8 포트 Layer 2 관리 형 스위치 (RoHS) |
MSM-508FC-T CR |
2-Fibre 포트, 다중 모드, SC 커넥터가있는 8 포트 Layer 2 관리 형 스위치 (RoHS) |
MSM-508FCS-T CR |
2 포트, 단일 모드, SC 커넥터 (RoHS)가 적용된 8 포트 Layer 2 관리 형 스위치 |
MSM-508FCS-60T CR |
2-Fibre 포트, 단일 모드 60km, SC 커넥터 (RoHS)가 적용된 8 포트 Layer 2 관리 형 스위치 |
|
|
|
CA-090510 |
9 핀 Female D-Sub & RJ-45 케이블, 1M 케이블 |
MDR-20-24 |
24 V / 1 A, 24 W 전원 공급 장치, DIN 레일 장착 |
MDR-60-24 |
24V / 2.5A, 60W 전원 공급 장치, DIN 레일 장착 |
DIN-KA52F |
24 V / 1.04 A, 25 W 전원 공급 장치 |
DR-120-24 |
24 V / 5 A, 120 W 전원 공급 장치 (DIN 레일 장착) |
|
