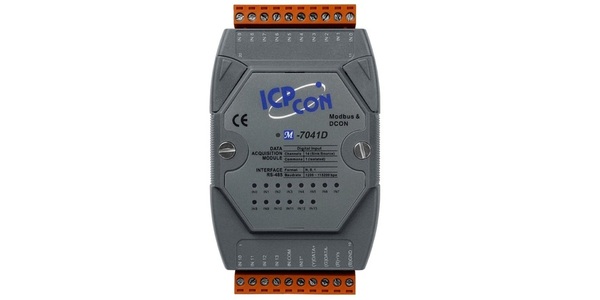

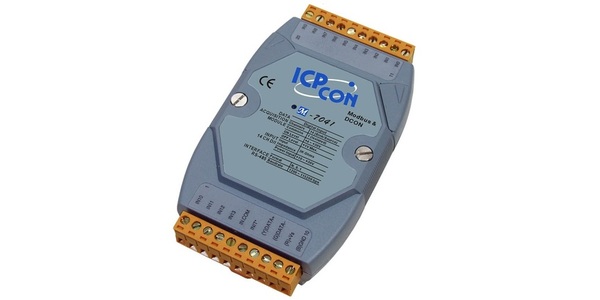

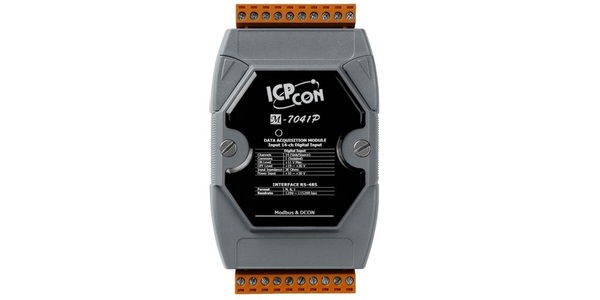

M-7041 (D) / M-7041P (D)
- 제품명
- M-7041 (D) / M-7041P (D)
- 용도
- 디지털 I/O (DC)
- 특성
- 14-채널 절연(Isolation) 디지털 입력
- 제조사
- ICPDAS(대만)
|
|
|
|||||||||||||||||||||||
I-7041 및 I-7041P는 디지털 입력을 위해 14 개의 채널을 제공하며, 각각은 photocouple isolation 기능을 갖추고 있습니다.
또한 sink 또는 source 형식의 디지털 입력을 배선 연결을 통해 선택할 수 있으며 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
I-7041D 및 I-7041PD에는 DI 채널 상태를 모니터링에 사용할 수 있는 14 개의 LED 표시등이 있습니다. 4 kV ESD 보호 및 3750 V DC 내부 모듈 분리가 표준입니다.
M-7041 및 M-7041P의 하드웨어 사양은 I-7041 및 I-7041P와 동일하며 소프트웨어를 통해 구성 할 수있는 DCON 프로토콜 및 Modbus RTU 프로토콜을 모두 지원합니다.
ICPDAS는 산업용으로 사용할 경우 디지털 입력 모듈의 "P"버전을 선택할 것을 권장합니다.
| 모델 | I-7041 | M-7041 | I-7041P | M-7041P | |
| I-7041D | M-7041D | I-7041PD | M-7041PD | ||
| 디지털 입력 / 카운터 | |||||
| 채널 | 14 | ||||
| 유형 | Dry Contact | - | |||
| Wet Contact | Sink/Source | ||||
| Wet Contact | On 전압 레벨 | +1 VDC Max. | +4 ~ 30 VDC | +11 VDC Max. | +19 ~ 30 VDC |
| Off 전압 레벨 | +4 ~ 30 VDC | +1 VDC Max. | +19 ~ 30 VDC | +11 VDC Max. | |
| Dry Contact | On 전압 레벨 | - | |||
| Off 전압 레벨 | - | ||||
| Dry Contact 유효거리 | - | ||||
| 카운터 | 최대 카운트 | 65535 (16-bit) | |||
| 최대 입력 주파수 | 100 Hz | ||||
| 최소 펄스 폭 | 5 ms | ||||
| 입력 임피던스 | 3 KΩ | ||||
| 채널 간 절연 | - | ||||
| 과전압 보호 | ± 35 VDC | ||||
| 모델 | I-7041 | M-7041 | I-7041P | M-7041P |
| I-7041D | M-7041D | I-7041PD | M-7041PD | |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| Format | N, 8, 1 | |||
| 전송 속도 | 1200 ~ 115200bps | |||
| 프로토콜 | DCON | Modbus RTU, DCON | DCON | Modbus RTU, DCON |
| 듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |||
| I/O LED 표시기 | - | |||
| YES, 14 개의 LED가 디지털 입력 표시기로 사용됩니다. | ||||
| 7-분절 LED 디스플레이 | - | |||
| 절연 (Isolation) | ||||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | |||
| 임의 지점에 대해 ± 8 kV 공기 | ||||
| EFT (IEC 61000-4-4) | 전력선 용 ± 2kV | |||
| 서지 (IEC 61000-4-5) | - | |||
| 전원 | ||||
| 역 극성 보호 | YES | |||
| 입력 범위 | 10 ~ 30 VDC | |||
| 소비 전력 | 0.2 W | 0.2 W | 0.2 W | 0.2 W |
| 1.0 W | 1.0 W | 1.0 W | 1.0 W | |
| 기구 | ||||
| 치수 (W x L x H) | 72mm x 123mm x 35mm | |||
| 설치 | DIN 레일 또는 벽면 장착 | |||
| 환경 | ||||
| 작동 온도 | -25 ~ + 75 ° C | |||
| 보관 온도 | -40 ~ + 85 ° C | |||
| 습도 | 10 ~ 95 % RH, 비 응축 | |||
| I-7041 CR | 14-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
| I-7041-G CR | 14-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS) |
| I-7041D CR | I-7041 with LED 디스플레이 (Blue Cover) (RoHS) |
| I-7041P-G CR | I-7041 with LED 디스플레이 (Gray Cover) (RoHS) |
| I-7041PD-G CR | I-7041P with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7041-G CR | 14-채널 절연(Isolation) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7041P-G CR | 14-채널 절연(Isolation) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
| M-7041D-G CR | M-7041 with LED 디스플레이 (Gray Cover) (RoHS) |
| M-7041PD-G CR | M-7041P with LED 디스플레이 (Gray Cover) (RoHS) |
