I-7053(D)_FG / M-7053 (D)

제품명
I-7053(D)_FG / M-7053 (D)
용도
디지털 I/O (DC)
특성
16-채널 비절연 디지털 입력
제조사
ICPDAS(대만)

I-7053_FG/I-7053D_FG/M-7053/M-7053D
16-채널 비절연(Non-isolated) 디지털 입력 모듈





모델명 : I-7052 / I-7052D 모델명 : M-7052 / M-7052D
~ NEW ~ ~ NEW ~
모델명 : I-7053_FG / I-7053D_FG 모델명 : M-7053 / M-7053D

  • I-7053(D)_FG/M-7053(D)_FG
  • => 16 Source-type 디지털 입력
  • => 장거리 유효 거리
  • => Dry 접점 입력
  • => 모든 채널 비절연(Non-isolated)
  • 모든 채널을 16-bit 카운터로 사용할 수 있음
  • 듀얼 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7053_FG는 디지털 Source 입력을 지원하고, Dry 접점 입력에 대해 최대 500 미터의 유효 거리 측정 기능을 제공합니다.

16 개 채널 모두는 16-bit 카운터로 사용할 수 있으며, 각 카운터는 비절연(non-isolated)입니다.

I-7053D_FG에는 채널 상태 모니터링을 위한 16 개의 LED 표시등이 있습니다.

M-7053은 I-7053_FG와 동일한 하드웨어 사양을 가지고 있고, DCON 프로토콜뿐만 아니라 Modbus RTU 프로토콜을 지원합니다.




빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.





모델 I-7052 M-7052 I-7053_FG M-7053
I-7052D M-7052D I-7053D_FG M-7053D
디지털 입력 / 카운터
채널 8 16
유형  Dry Contact -  Source
 Wet Contact Sink/Source -
 Wet Contact On 전압 레벨 +4 ~ 30 VDC -
Off 전압 레벨 +1 VDC Max. -
 Dry Contact On 전압 레벨 -  Open
Off 전압 레벨 - Colse to GND
 Dry Contact 유효거리 - 최대 500m
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
입력 임피던스 3 KΩ -
채널 간 절연  YES, ±2 kV for differential only. -
과전압 보호 ± 35 VDC -





모델 I-7052 M-7052 I-7053_FG M-7053
I-7052D M-7052D I-7053D_FG M-7053D
통신
인터페이스 RS-485
 Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON Modbus RTU, DCON DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 -
 YES, 8 개의 LED 디지털 입력 표시 YES, 16 개의 LED 디지털 입력 표시
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 5000 Vrms -
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 4 kV 접점 -
무작위 포인트 8 kV Air -
EFT (IEC 61000-4-4) 전력선 용 ± 4kV -
서지 (IEC 61000-4-5) -
 전원
역 극성 보호  YES
입력 범위 10 ~ 30 VDC
소비 전력 0.2 W 0.2 W 0.7W 0.7W
0.6 W 0.6 W 0.9W 0.9W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7052 CR 8-채널 절연(Isolation) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7052D CR  I-7052 with LED 디스플레이 (Blue Cover) (RoHS)
I-7052D-G CR  I-7052 with LED 디스플레이 (Gray Cover) (RoHS)
M-7052-G CR  8-채널 절연(Isolated) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
M-7052D-G CR  M-7052 with LED 디스플레이 (Gray Cover) (RoHS)

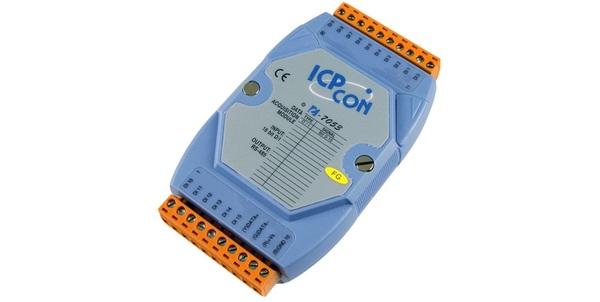

I-7053_FG CR  16-채널 비절연(Non-isolated) 디지털 입력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7053_FG-G CR  16-채널 비절연(Non-isolated) 디지털 입력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)

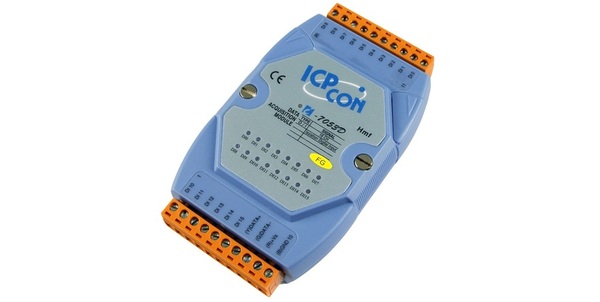

I-7053D_FG CR  I-7053_FG with LED 디스플레이 (Blue Cover)(RoHS)
I-7053D_FG-G CR  I-7053_FG with LED 디스플레이 (Gray Cover)(RoHS)

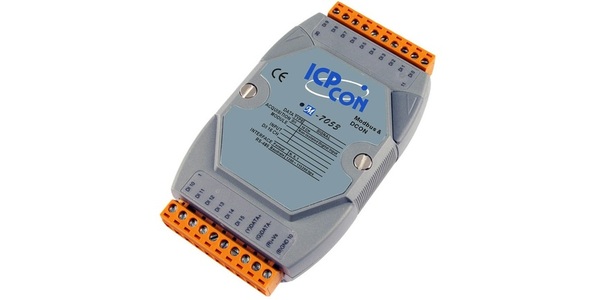

M-7053-G CR  16-채널 비절연(Non-isolated) 디지털 입력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)

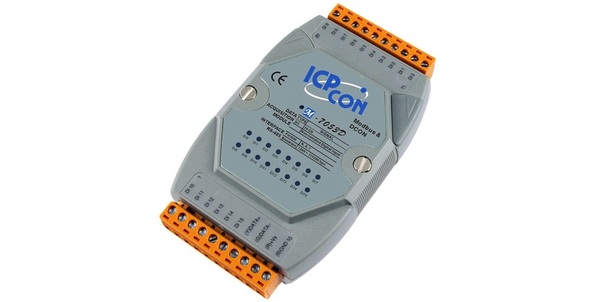

M-7053D-G CR  M-7053 with LED 디스플레이 (Gray Cover) (RoHS)
