I-7065B(D) / M-7065B(D )

제품명
I-7065B(D) / M-7065B(D )
용도
릴레이 출력 & 디지털 입력
특성
4-채널 절연 디지털 입력 및 5-채널 DC SSR 출력
제조사
ICPDAS(대만)

I-7065B(D) / M-7065B(D)

4-채널 절연 디지털 입력 및 5-채널 DC SSR 출력 모듈









         모델명 : I-7063B                               모델명 : I-7063BD

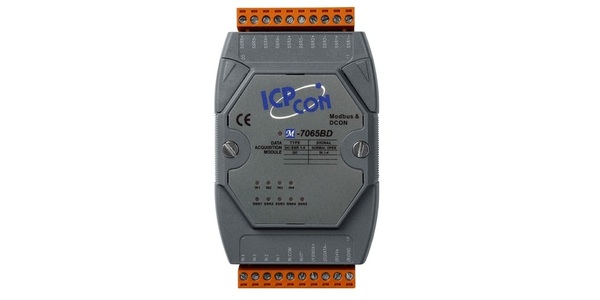

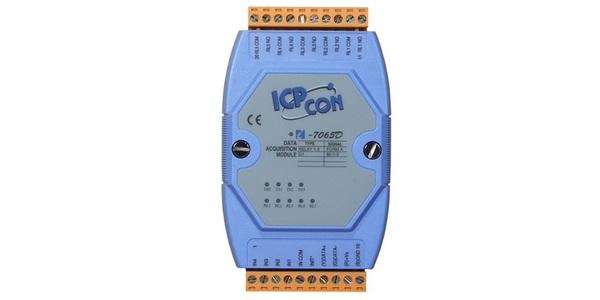

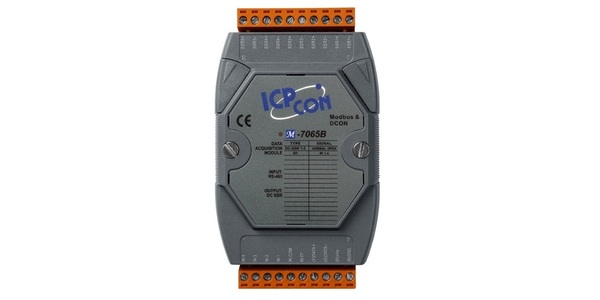

         모델명 : I-7065B(D)                      모델명 : M-7065B(D)







* I-7063B(D) : 디지털 입력 채널 8개 및 DC SSR 출력 채널 3개
* I-7065B(D)/M-7065B(D) : 디지털 입력 채널 4개 및 DC SSR 출력 채널 5개

Form A DC 솔리드 스테이트 릴레이 출력
아킹 없음, 바운스 없음, 스위칭 노이즈 없음
디지털 입력을 위한 싱크 및 소스 유형
디지털 입력 채널은 16-bit 카운터로 사용될 수 있음
구성 가능한 파워 온 값 설정
구성 가능한 안전 값 설정
듀얼 워치 독
넓은 작동 온도 범위 : -25 ~ + 75 ° C







I-7063B 모듈은 8 개의 디지털 입력 채널과 3 개의 DC SSR 출력 채널을 제공하고
I-7065B 모듈은 4 개의 디지털 입력 채널과 5 개의 DC SSR 출력 채널을 제공합니다.

모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다.
또한 디지털 입력 채널은 배선 연결을 통해 싱크(sink) 또는 소스(source) 유형으로 선택할 수 있습니다.
전기 기계 릴레이와 비교하여 SSR 기술은 보다 빠른 응답 시간과 더 높은 전기적 내구성을 제공합니다. 또한 DC SSR 기술의 통합은 아크(
arcing), 바운스(bounce) 및 스위칭 노이즈(switching noise)의 가능성을 제거합니다.
I-7063BD는 11개의 LED 표시기를 제공하며 I-7065BD/M-7065BD는 디지털 입력 및 SSR 출력의 상태를 모니터링하는데 사용할 수 있는 9개의 LED 표시기를 제공합니다. 전원 켜기 및 안전한 값 구성 옵션도 있습니다.

산업 환경에서 노이즈 보호 기능을 향상시키기 위해 4 kV ESD 보호 및 3750 VDC 모듈 내부 절연을 제공됩니다. M-7065B는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.





  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비





모델명 I-7063B / I-7063BD I-7065B / I-7065BD M-7065B / M-7065BD
 DC Solid State Relay 출력
채널  3 5
릴레이 유형 DC-SSR (Form A)
Form A

DC-SSR
작동 전압 범위 3 ~ 30 VDC
최대 부하 전류 1 A
누설 전류 0.1 mA
최소 작동 시간 1 ms
최소 릴리스 시간 1 ms
절연 내력 3500 VDC
전기 내구성 긴 수명, 아킹 없음, 바운스 없음, 스위칭 노이즈 없음
파워 온 값 (Power-on Value)  YES
안전 값 (Safe Value) YES
디지털 출력
채널 8 4
유형  Dry Contact -
 Wet Contact  Sink/Source
 Wet Contact ON 전압 레벨 +1 VDC (최대)
OFF 전압 레벨 +4 ~ 30 VDC
 Dry Contact ON 전압 레벨 -
OFF 전압 레벨 -
Wet 접점 유효 거리 -
 Counters 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스폭 5 ms
입력 임피던스 3 kΩ
채널 간 절연 -
과전압 보호 ± 35 VDC





모델 I-7063B I-7063BD I-7065B I-7065BD M-7065B M-7065BD
통신
인터페이스 RS-485
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
 프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시 1 개
I/O LED 표시기 - YES, 11개 LED
디지털 입력/
릴레이 출력
표시
-  YES, 9개 LED
디지털 입력/
릴레이 출력
표시
-  YES, 9개 LED
디지털 입력/
릴레이 출력
표시
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 2kV
서지 (IEC 61000-4-5) -
전원
역 극성 보호 YES
입력 범위 10 ~ 30 VDC
소비 전력 0.5 W 1.0 W 0.6 W 1.0 W 0.6 W 1.0 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축







 I-7063B CR 8-채널 Isolation 디지털 입력 및 3-채널 DC SSR 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
 I-7063BD CR I-7063B with LED 디스플레이(Blue Cover) (RoHS)
 I-7065B CR  4-채널 Isolation 디지털 입력 및 5-채널 DC SSR 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
 I-7065BD CR  I-7065B with LED 디스플레이 (Blue Cover) (RoHS)
 M-7065B-G CR  4-채널 Isolation 디지털 입력 및 5-채널 DC SSR 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
 M-7065BD-G CR  M-7065B-G  with LED 디스플레이 (Gray Cover) (RoHS)
