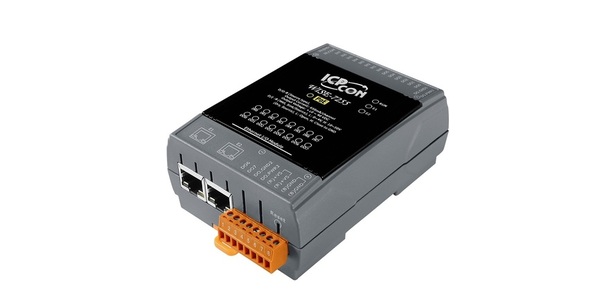

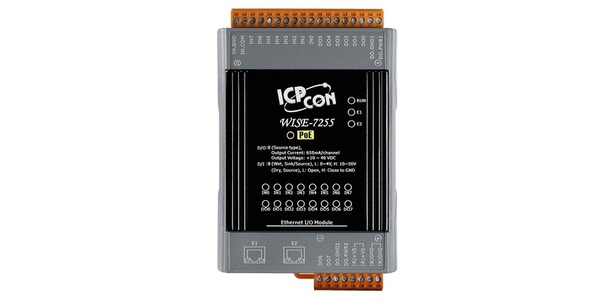

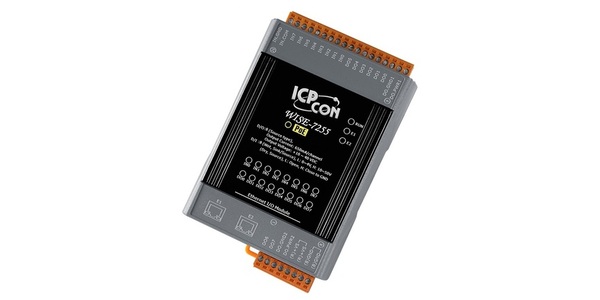

WISE-7255

제품명
WISE-7255
용도
DIO 제어기
특성
8-채널 DI & 8-채널 DO (Source Type)입력 with Isolation
제조사
ICPDAS(대만)



WISE-7255



    8-채널 Isolated Source Type Open Collector 디지털 출력 & 8-채널 디지털 입력 PoE 모듈








소개

WISE (Web Inside, Smart Engine)는 ICP DAS사에서 개발한 컨트롤 장치 제품 시리즈로, 다양한 산업용 어플리케이션에서 원격 논리 제어 및 모니터링에 사용됩니다. WISE는 사용자 친화적이고 직관적인 웹 사이트 인터페이스를 제공하여 몇 번의 클릭만으로 컨트롤러에서 IF-THEN-ELSE 제어 로직을 구현할 수 있습니다. 프로그래밍이 필요 없습니다. 강력하고 사용하기 쉬운 기능을 통해 학습 곡선을 최소화하고 출시 시간을 단축하며 시스템 개발에 소요되는 노력과 비용을 크게 절감 할 수 있습니다.

WISE-7255는 IEEE 802.3af 호환 (classification, Class 1) PoE (Power over Ethernet) 사양을 따릅니다. Ethernet pairs (Category 5 Ethernet 케이블)을 통해 PoE를 지원하는 네트워크로부터 전원을 공급 받을 수 있습니다. 이 기능은 더 큰 유연성과 더 높은 효율을 제공하므로 시스템 설계를 단순화하고 공간을 절약하며 케이블을 줄이고 전용 전기 콘센트에 대한 요구 사항을 제거합니다. 한편 PoE가 아닌 환경에서 WISE-7255는 AC 어댑터나 배터리 등과 같은 보조 전원으로도 전력을 공급 받을 수 있습니다.

WISE-7255는 SCADA 소프트웨어와의 완벽한 통합을 위해 Modbus/TCP 프로토콜을 지원합니다. 이 제품은 16-bit, 8-채널  Isolated Open Collector Output과 8-채널 Dry/Wet Contact 디지털 입력이 특징입니다. 또한 각 출력 채널은 650 mA 전류,  10~ 40 VDC 구동을 지원합니다.





특징

  • * IF-THEN-ELSE 규칙 설정을 위한 기본 웹 서버 (Web Server) 제공
  • * 논리 연산을 위한 IF-THEN-ELSE 규칙 엔진 내장
  • * 프로그래밍이 더 이상 필요 없음. 클릭하고 완료!
  • * IO, 카운터, 타이머, 이메일 작업 지원
  • * SCADA 소프트웨어와 원활한 연결을 위한 Modbus/TCP 프로토콜
  • * IEEE 802.3af 호환 PoE (Power over Ethernet)
  • * 10/100 Base-TX 이더넷
  • * DO : 8-채널 Isolated Open Collector (Source type)
  • * DI : 8-채널  Dry/Wet Contact (Sink/Source Type)
  • * 2-way 절연/ESD 보호





응용

빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단 및 시험 장비 등





하드웨어 사양



 디지털 입력
 채널  8
 접촉  Dry +  Wet
 Sink/Source(NPN / PNP)  Dry : Source
 Wet : Sink/Source
 Wet Contact  On 전압 레벨  +10 VDC ~ +50 VDC
 Off 전압 레벨  +4 VDC Max.
 Dry Contact  On 전압 레벨  GND to GND
 Off 전압 레벨  Open
 입력 임피던스  10 kΩ
 카운터  최대 카운트  65535 (16 bit)
 최대 입력 주파수  50 Hz
  최소 펄스 폭  10 ms
 과전압 보호  +70 VDC
 유효 거리  최대 500M
 디지털 출력
 출력 채널  8
 출력 유형  Open Collector (Source)
 최대 부하 전류  25 °C에서 650 mA/채널
 부하 전압  +10 VDC ~ +40 VDC
 과전압 보호  47VDC
 과부하 보호  -
 단락 회로 보호  Yes
  시스템
 CPU  16 비트 CPU
 SRAM  512KB
 플래시 메모리  512KB
 EEPROM  16KB
 워치독(Watchdog)  Yes
 통신
 이더넷 포트  2 x RJ-45, 10/100 Base-TX, Swtich 포트
 2 방향 절연 (2 Way Isolation)
 I/O  2500 VDC
 EMS 보호
 ESD (IEC 61000-4-2)  각 단자에 대해 ± 4kV 접점 및 무작위 포인트에 대해 ± 8kV 공기
 EFT (IEC 61000-4-4)  전력선 용 ± 2kV
 서지 (IEC 61000-4-5)  전력선 용 ± 2kV
 LED 표시기
 시스템 실행  Yes (for System Running)
 이더넷 링크/작동  Yes (for Ethernet Link/Act)
 DI/DO 상태  Yes (for DI/DO status)
 PoE 전원  Yes (for PoE Power)
 전원 요구 사항
 예비 극성 보호  Yes
 터미널 블록에서 전원 공급  Yes, 12 ~ 48 VDC
 PoE로부터 전원 공급  Yes, IEEE 802.3af, Class1
 소비 전력  4.0 W
 기계
 치수 (L x W x H)  120mm x 76mm x 38mm
 설치  DIN 레일 또는 벽 장착
 환경
 작동 온도  -25 ~ +75 °C
 보관 온도  -30 ~ + 80 °C
 습도  10 ~ 90 % RH, 비 응축



소프트웨어 사양

 기능
 Website 구성 규칙  WISE 컨트롤러에서 Web Browser로 로직 규칙 편집 및 업로드하기 위해 Web Server 접속
 36 IF-THEN-ELSE 로직 규칙  AND 또는 OR 연산을 사용하는 IF 조건 3개
 THEN 동작 3개 및 3 ELSE 동작 3개
 48 내부 저항  Modbus/TCP 주소를 통해 임시 변수 유지 및 데이터 읽기/쓰기
 12 타이머  지연/타이밍 기능.
 12 이메일  미리 설정된 이메일 수신처로 이메일 메시지 전송.
 12 CGI 명령  미리 설정 CGI 명령 설정.
 12 Recipes  THEN/ELSE 작동 그룹 설정.
 8 P2P 원격 모듈  원격 WISE 모듈에 대한 연결 정보 설정
 Modbus/TCP 프로토콜  SCADA software를 통해 I/O 채널 및 컨트롤러의 시스템 상태를 실시간으로 제어 및 모니터링
 IF 조건
 AI 채널  = 、> 、< 、 ≥ 、 ≤ (value)
 내부 레지스터
 DO 카운터  = 、> 、< 、 ≥ 、 ≤ (value)、변경(Change)
 타이머  타임아웃(Timeout)、Not Timeout
 P2P  DI、AI、DI counter、DO counter、IR
 규칙 상태  켜기(Enable)、끄기(Disable)
 THEN/ELSE 작업
 DO 채널  켜기(ON)、끄기(OFF)、펄스 출력(Pulse Output)
 내부 레지스터  값 변경(Change the value)
 DO 카운터  재설정(Reset)
 타이머  시작(Start)、정지(Stop)
 이메일  전송(Send)
 CGI 명령
 Recipe  실행(Execute)
 P2P  DO(On/Off)、AO、IR
 규칙 상태  켜기(Enable)、끄기(Disable)





주문 정보

  •  WISE-7225 CR   8-채널 Isolated Source type Open Collector 디지털 출력 밎 8-채널 디지털 입력 모듈 with PoE (RoHS)
