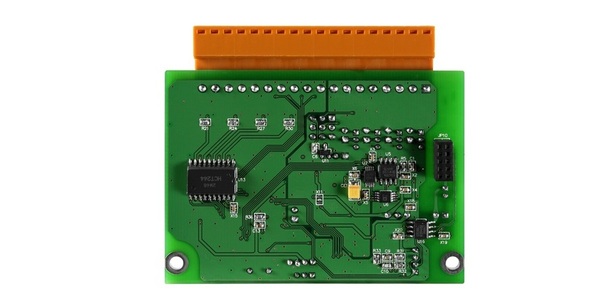

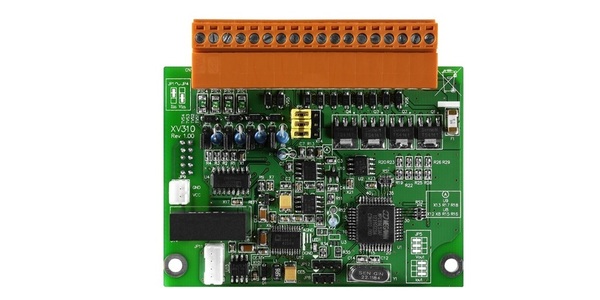

XV310은 4개의 아날로그 입력 채널, 2개의 아날로그 출력 채널, 4개의 디지털 입력 채널 및 4 개의 디지털 출력 채널을 포함하는 다기능 확장 보드입니다.
모든 아날로그 입력 채널에서 프로그래밍 가능한 입력 범위(+/-1 V, +/-2.5 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA or 4 ~ 20 mA)를 제공합니다.
아날로그 출력 채널은 +/- 5V, +/- 10V, 0 ~ 20mA 또는 4 ~ 20mA에서 12-bit 입니다.
각 아날로그 입력 채널은 개별 범위로 구성 할 수 있으며 120VDC의 높은 과전압 보호 기능을 제공합니다.
전압 및 전류 입력/출력은 점퍼를 선택할 수 있습니다.
아날로그 입력 | |||
채널 | 4 | ||
유형 | ± 1V, ± 2.5V, ± 5V, ± 10V, ± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능) | ||
해상도 | 16-bit | ||
샘플링 속도 | 정상 모드 | 10 Hz | |
빠른 모드 | 200 Hz | ||
정확도 | 정상 모드 | ± 0.1 % | |
빠른 모드 | ± 0.5 % | ||
과전압 보호 | 120 VDC | ||
개별 채널 구성 | Yes | ||
아날로그 출력 | |||
채널 | 2 | ||
유형 | 0V ~ + 5V, ± 5V, 0V ~ + 10V, ± 10V, 0mA ~ + 20mA, + 4mA ~ + 20mA (점퍼 선택 가능) | ||
해상도 | 12-bit | ||
정확도 | ± 0.1 % | ||
전압 출력 | 10V @ 20mA | ||
전류 부하 저항 | 500 Ω | ||
개별 채널 구성 | Yes | ||
디지털 입력 | |||
채널 | 4 | ||
유형 | Dry 접촉 | Source | |
Wet 접촉 | - | ||
ON 전압 레벨 | Dry 접촉 | Close to GND | |
Wet 접촉 | - | ||
OFF 전압 레벨 | Dry 접촉 | Open | |
Wet 접촉 | - | ||
입력 임피던스 | - | ||
카운터 | 최대 카운트 | 32-bit (0 ~ 4,294,967,285) | |
최대 입력 주파수 | 50 Hz | ||
최소 펄스 폭 | 10 ms | ||
과전압 보호 | 60 VDC | ||
디지털 출력 | |||
채널 | 4 | ||
유형 | Source | ||
최대 부하 전류 | 650 mA/채널 | ||
부하 전압 | +10 ~ +40 VDC | ||
과전압 보호 | 47 VDC | ||
과부하 보호 | Yes | ||
단락 회로 보호 | Yes | ||
파워 온 값 | Yes, 프로그래밍 가능 |
통신 | |
인터페이스 | RS-232/TTL |
Format | N, 8, 1 |
전송 속도 | 115200 bps |
프로토콜 | Modbus/RTU |
절연 (Isolation) | |
모듈 내 절연, 필드-to-로직 | 2000 VDC |
EMS 보호 | |
ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 4kV 접점 |
무작위 터미널을위한 ± 8kV 공기 | |
전원 | |
터미널 블록에서 전원 공급 | 5 VDC |
소비 전력 | 최대 1.6 W |
기계 | |
치수 (W x L x H) | 59mm x 82mm x 13mm |
환경 | |
작동 온도 | -25 ~ + 75 °C |
보관 온도 | -30 ~ + 80 °C |
습도 | 10 ~ 90 % RH, 비 응축 |
XV310 CR | 4-채널 아날로그 입력, 2-채널 아나로그 출력, 4-채널 디지털 입력 및 4-채널 디지털 출력 확장 보드 (RoHS) |
