EZ Data Logger

제품명
EZ Data Logger
용도
데이터 로거 소프트웨어
제조사
ICPDAS(대만)

Version 4.6.4 (last update at 2016/07/26)





Free Download

License Key

Help

Revision History








http://www.icpdas.com/root/product/images/title-ordering_information.gif

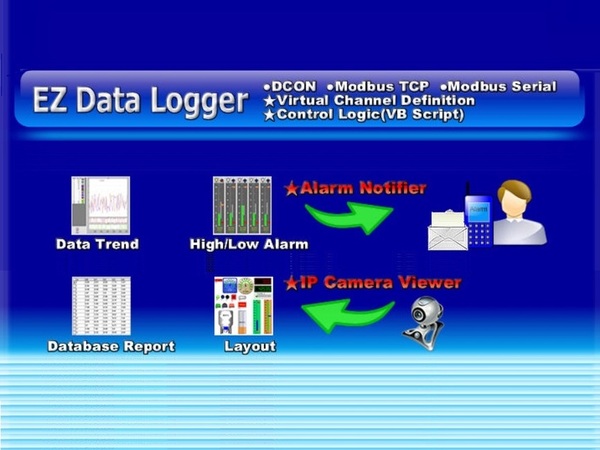

EZDataLogger

Data logger software



EZ Data Logger는 작은 데이터 로거 소프트웨어입니다.

소형 원격 I/O 시스템에도 적용이 가능합니다.

사용자 친화적인 인터페이스로 사용자는 프로그래밍 기술 없이도 빠르고 쉽게 데이터 로거 소프트웨어를 구축 할 수 있습니다.







 DCON, Modbus RTU, Modbus Ascii, Modbus TCP (IP 및 도메인 이름 지원) 프로토콜을 지원합니다.


 멀티 COM 포트 TCP/IP 연결을 지원합니다.


 가상 채널 정의 (Virtual Channel definiton)를 지원합니다.



 사용자가 채널 Tag Name으로 쉽게 가상 채널을 통해 데이터를 조작 할 수 있습니다.
    예 : VC3 = (AI_2 + AI_3) / 2.



 제어 로직 (VB Script) 지원
    사용자가 스크립트를 편집하여 출력 값을 설정하거나 가상 채널로 데이터를 caculate 할 수 있습니다.
    채널 값을 채널 Tage Name으로 가져 오거나 설정할 수 있습니다.
    예 : AI_2> 50이면 DO_3 = 1



  알람 통지 기능 지원 (SMS 또는 전자 메일 전송)
     사용자는 엔지니어의 휴대 전화 번호와 이메일 주소를 설정할 수 있고
     채널 값이 경보 값 이상으로 돌아 오거나 정상으로 돌아 오면,
     접촉 메신저가 SMS (PDU 모드가 지원되는 GSM 모뎀 사용) 또는 E-Mail (이더넷 사용)을 통해 메시지를 보냅니다 .



  유연한 모듈 구성
      각 모듈과 I/O 포인트는 다른 설명과 색상으로 할 수 있습니다.



  유연한 작업 그룹 구성
      각 채널을 모든 작업 그룹(Work Group)에 할당 할 수 있습니다.



  실시간 데이터 동향 (확대 및 축소)
      각 동향선은 86400 개가 넘는 레코드를 저장할 수 있습니다.

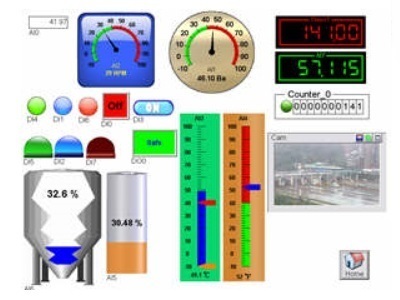

  레이아웃보기
     사용자는 배경 그림을 설정하고 I/O 포인트를 매핑 위치로 끌어다 놓을 수 있습니다.
     사용자는 또한 Linear Gauge, Angular Gauge, Toggle, Number LED .....와 같은 채널 레이아웃 객체를 변경할 수 있습니다.







  IP 카메라 뷰어
     사용자는 IP 카메라의 웹 주소를 추가 한 다음 그룹에 추가 할 수 있습니다. 그러면 레이아웃 화면에 하위 창에 웹 페이지가 표시됩니다.


  액세스 데이터 베이스 지원
     데이터 베이스는 Excel 파일 또는 CVS 파일 내보낼 수 도 있습니다.



  원격 SQL Server 및 MySQL 지원
     사용자는 SQL Server 또는 MySQL에 데이터를 기록 할 수 있습니다.
     사람들은 IE 브라우저를 통해 aspx 페이지의 데이터를 쿼리 할 수 ​​있습니다.
     데모는 SQL Server 데이터를 조회하는 ASP .NET을 페이지를 프로그래밍하는 방법을 보여줍니다.


  Reporter
     데이터베이스의 추세선 또는 데이터를 인쇄 할 수 있습니다.



  고/저 알람 오디오 경고
      각 AI 채널에는 자체 상한/하한 제한이있 을 수 있습니다.
      AI 값이 상한 또는 하한보다 낮아지면 알람 표시등이 오디오와 함께 트리거됩니다.
      알람 상태는 사용자가 알람 표시등을 끌 때까지 계속 경고합니다.


  DCON 모듈 및 M7000 시리즈 모듈 검색
     DCON 모듈의 경우 7000, 87K, 8000 모듈을 검색 할 수 있습니다.
     Modbus RTU 모듈의 경우 M7000 시리얼 모듈을 검색하여 gain과 offset을 자동으로 설정할 수 있습니다.


   값 크기 조정 (Value Scling)
      셋팅 게인(Set Gaine)과 오프셋(Offset)은 볼트 또는 앰프 장치에서 다른 물리적 측정 장치로 아날로그 값을 스케일 할 수 있습니다.
      계산 기능 포함 (Gain 및 Offset 계산을 위해 2포인트 제공).
      예 : 회전의 경우 rpm, 무게의 경우 kg.



  3 단계 계정 지원 allowed not allowed

  Admin Power User User
 프로젝트 수정 (Modify the project)

 계정 관리 (Account management)

 프로젝트 시작/멈춤 (Start/Stop projects)
 아날로그 출력/디지털 출력 값 설정 (Set AO/DO values)
 그룹 페이지 전환 (Switching group pages)



 프로그래밍 기술 불필요
    모든 작업은 마우스를 클릭하고 값을 입력하여 수행됩니다.





지원되는 모듈 :

  DCON 모듈 (I-7000, I는-87K, I-8000 시리즈)
I-7000 원격 I / O 모듈의
I-8000 주 제어 유닛
RU-87P1 / 2 / 8분의 4 RS-485 지능형 I / O 확장 유닛
I- 87K1 / 4 / 5 / 8 / 9 RS-485 I / O 확장 유닛
USB-87P1 / 2 / 4 / 8 지능형 USB I / O 확장 유닛

8K 및 87K I / O 모듈
PDS-700 시리즈 DI / DO 모델
ZigBee I / O 모듈



  Modbus/TCP
I-8000E-MTCP
지원 모듈
ET-6000
ET-7000
ISaGRAF 컨트롤러 ( I-8417 / 8817 / 8437 / 8837 , I-7188EG , I-7188XG , Wincon-8x37 )
I- MTCP
μPAC-7186EX-MTCP
I-7188EF-016 이더넷에서 FRnet으로 변환
I-7243D Modbus TCP 서버 / DeviceNet 마스터 게이트웨이



  Modbus/RTU
M-7000 시리즈
tM 시리즈
PM-3112 / PM-3114



  M2M RTU
G-4500 / GT-540
M-7000 직렬 모듈



  USB I / O
USB-2000 모듈



  Modbus RTU, Modbus Ascii, Modbus TCP 프로토콜이 있는 장치





▶ 제한 사항 :

•  각 작업 그룹별로 32개 채널
•  하나의 ICPDAS Modbus 장치가 모든 Modbus driver 활성화
•  지원 OS : Windows 98/NT/2000/XP/Vista/Windows 7





http://www.icpdas.com/root/product/images/title-features.gif















  DCON, Modbus RTU, Modbus Ascii, Modbus TCP (IP 및 도메인 이름 지원) 프로토콜을 지원합니다.













































  • DCON, Modbus RTU, Modbus Ascii, Modbus TCP(IP 및 도매인 이름) 프로토콜 지원
  • 멀티 COM 포트 및 TCP/IP 연결 지원.
  • 가상 채널 정의(Virtual Channel definition) 지원.
  • 사용자가 채널 tag name으로 쉽게 가상 채널로 데이터를 운영할 수 있음
    For example: VC3 = (AI_2 + AI_3) / 2.
  • 제어로직(Control Logic (VB Script)) 지원
    사용자가 스크립을 편집하여 출력 값을 설정하거나 가상 채널로 데이터를 측정할 수 있음.
    채널 tag name으로 채널 값을 가져오거나 설정할 수 있음.
    For example : If AI_2 > 50 Then DO_3 = 1
  • 알람 알리미 지원 (by sending SMS or E-Mail)
    사용자는 엔지니어의 휴대 전화나 이메일 주소를 설정할 수 있고, 채널 값이 경보 값 이상이거나 정상으로 돌아올 때

    SMS (using GSM Modem with PDU mode supported) 또는 E-Mai(using ethernet)로 메시지를 전송합니다.
  • 탄력적인 모듈 구성
    각 모듈과 I/O 포인트는 다른 설명과 색상으로 할 수 있음.
  • 탄력적인 work group 구성
    각 채널은 특정한 workgroup으로  할당 할 수 있음.

  •
  • 실시간 데이터 동향 (with zoom in and zoon out)
    각 동향선은 86400 record 이상 저장할 수 있음
  • 레이아웃 보기 (Layout view)
    사용자는 배경 그림을 설정하고 I/O 포인트를 맵핑 위치로 끌어 이동시킬 수 있음
    layout object as Linear Gauge, Angular Gauge, Toggle, Number LED.... 등을 바꿀수 있음.
  •















IP 카메라 보기
사용자는 IP 카메라의 웹 주소를 추가 한 다음 그룹에 추가 할 수 있고 레이아웃 창에 하위 창에 웹 페이지가 표시됩니다.

지원되는 접속 데이어베이스
데이터베이스는 Excel 파일 또는  CVS 파일로 내보낼 수 있습니다

원격  SQL Server 및 MySQL 지원
사용자는 SQL Sever 또는  MySQL에 데이터를 기록할 수 있고, 사람들은 IE 브라우저를 통해 aspx page에 데이터에 관해 문의할 수 있습니다.

  • 리포트 (Reporter) : 데이터 베이스에서 동향선 또는 데이터를 인쇄할 수 있습니다.
  • 고/저 알람 오디오 경고
    각각의 AI 채널은 상/하 제한이 있습니다.AI 값이 상한 보다 높거나 하한 보다 낮아지면 알람 표시등이 오디오와 함께 시작됩니다.알람 상태는 사용자가 알람 표시등을 끝 때까지 계속 경고합니다.
  • DCON 모듈 및 M7000 시리즈 모듈 검색
    DCON 모듈의 경우 7000, 87K, 8000 모듈을 검색 할 수 있습니다.
    Modbus RTU 모듈의 경우 M7000 시리얼 모듈을 검색하고 GAIN과 Offset을 자동으로 설정할 수 있습니다.
  • 값 크기 조정 (Value scling)
    Gain 및 Offset 설정은 전압 또는 앰프 장치의 아날로그 값을 다른 물리적 측정 단위로 조정할 수 있습니다.
    계산 기능( Gain 및 Offset 계산을 위해 2진수) 포함.

예 : 회전의 경우 rpm, 무게의 경우 kg.

3단계 계정 지원 : allowed not allowed

  Admin Power User User
 Modify the project

 Account management

 Start/Stop projects
 Set AO/DO values
 Switching group pages



프로그래밍 기술 불필요
모든 작업은 마우스를 클릭하고 값을 입력하여 작업합니다.

제한
- 각 그룹별로 32-채널 이상
- ICPDAS 모듈 장치 1개가 모들 모듈 드라이버 활성화함
- OS 지원 : Windous98/NT/2000/XP/Vista/7

지원하는 모듈:







* Modbus/TCP
I-8000E-MTCP
I-8000E-MTCP Support modules
ET-6000
ET-7000
ISaGRAF controllers ( I-8417/8817/8437/8837, I-7188EG, I-7188XG, Wincon-8x37 )
I-7188E-MTCP
μPAC-7186EX-MTCP
I-7188EF-016 Ethernet to FRnet Convert
I-7243D Modbus TCP server/DeviceNet Master Gateway

* Modbus/RTU
M-7000 series
tM series
PM-3112/PM-3114

* M2M RTU
G-4500 / GT-540
M-7000 serial modules

* USB I/O
USB-2000 module

* Modbus RTU, Modbus Ascii, Modbus TCP 프로토콜 장치
