제품 상세보기

LC-485

제품명
LC-485
용도
허브
특성
4-채널 RS-485 Active 허브
제조사
ICPDAS(대만)

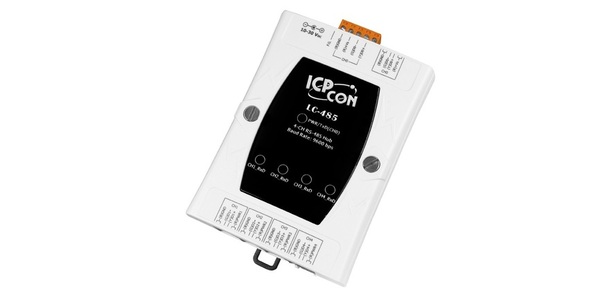

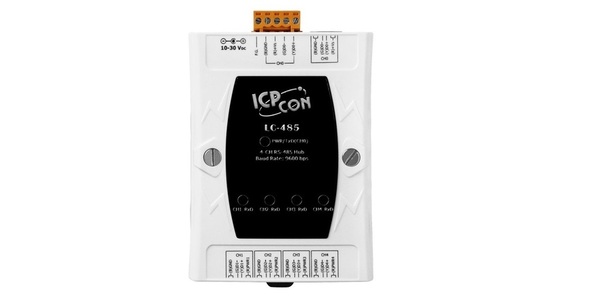

LC-485
4-채널 RS-485 Active HUB







~ NEW ~




모델명 : LC-485





  • •    전원 공급 기능이 있는 진정한 RS-485 스타 배선 허브
  •     각 채널에 독립적인 RS-485 드라이버
  •     RS-485 TxD/RxD 동작을 나타내는 LED
  •     자동 스위칭 전송 속도 : 1200 ~ 115200 bps
  •     전원 입력 : +10 ~ + 30 VDC
  •     작용 온도 : -25 °C ~ +75 °C
  •     DIN 레일 설치









전원 공급 기능이 있는 RS-485 액티브 허브 (RS-485 Active Hub with power supply function)

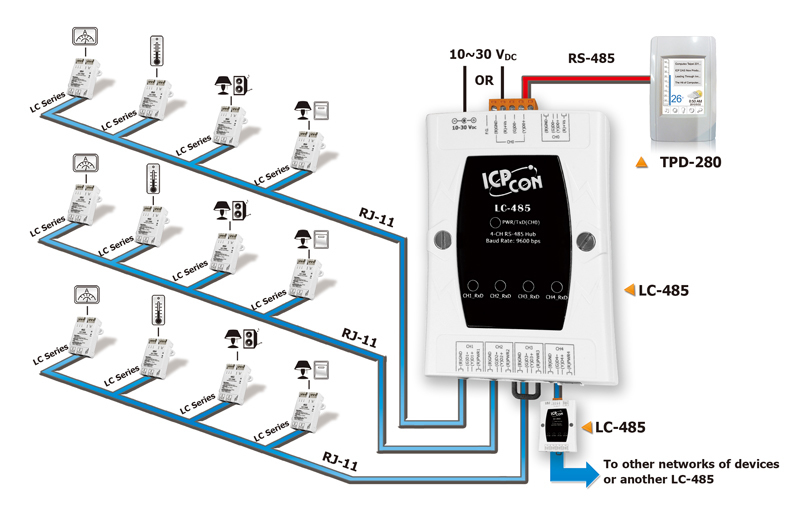

LC-485는 전원 공급 기능 있는 4 채널 RS-485 액티브 스타 배선 허브입니다.
4개의 독립적인 RS-485 출력 채널과 1개의 RS-485 입력 채널이 있습니다.
각 출력 채널에는 개별 드라이버가 장착되어 있습니다.
마스터에서 입력 채널로의 데이터는 동시에 4개의 모든 출력 채널로 전달되며, 전원을 공급할 수 있습니다.

LC-485 장치와 4개의 출력 채널에 있는 모든 장치의 총 소비 전력은 입력 전원 공급 장치의 전력보다 적어야하며, 4개의 출력 채널에 있는 모든 장치의 총 소비량은 1A 미만이어야 합니다.
24V 및 12V 전류에 대한 LC/SC 시리즈 모듈의 소비 전력가 목록에 표시됩니다.

모델
24V
12V
LC-101 / 103
0.02 A
0.04 A
LC-131
0.04 A
0.07 A
LC-221
0.06 A
0.18 A
LC-485
0.06 A
0.11A
SC-4104-W1
0.1 A
0.2 A



RS-485 단락 보호 (RS-485 Short-Circuit protection)
단락 보호는 자동으로 고장 채널을 차단할 수 있습니다. 이러한 종류의 설계로 통신 시스템을 보호 할 수 있습니다.
연결된 RS-485 장비가 고장 나면 다른 장비가 정상적으로 작동 할 수 있도록 고장 채널이 절연됩니다









인터페이스
입력 1 개의 RS-485 채널 : Data +, Data-
산출 4 개의 RS-485 채널 : Data +, Data-
커넥터 RJ-11
속도 1200 ~ 115200 bps
4kV ESD 보호 Yes
LED 표시기
전력/통신(TxD/RxD) Yes
전원
유형 커넥터 : RJ-11, DC 잭, 스크류 터미널
입력 전압 범위 10 ~ 30 VDC
출력 전압 한도 10 ~ 30 VDC 최대 1 A
전력 소비 1.3 W
역전 극성 보호 Yes
기계적
포장 플라스틱 (인화성 UL 94V-0)
치수 (W x H x D) 76 mm x 116 mm x 37 mm
설치 DIN 레일
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
주변 상대 습도 10 % ~ 90 % RH, 비응축






LC-485 CR 4 채널 RS-485 액티브 허브 (RoHS)
