제품 상세보기
;)
;)
;)
;)
;)
;)
;)

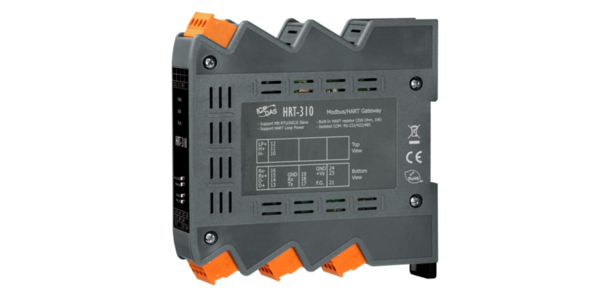

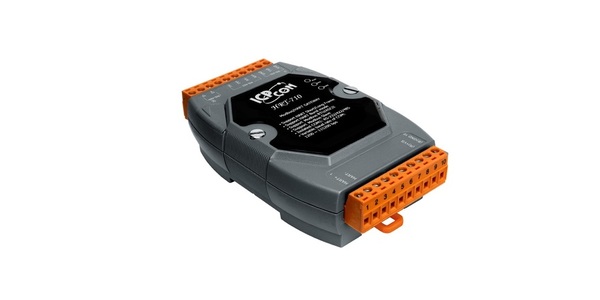

HRT-310/HRT-710
- 제품명
- HRT-310/HRT-710
- 용도
- HART (게이트웨이)
- 특성
- Modbus RTU/ASCII to HART 게이트웨이
- 제조사
- ICPDAS(대만)
|
|||||||||||||||
|
|||||||||||||||

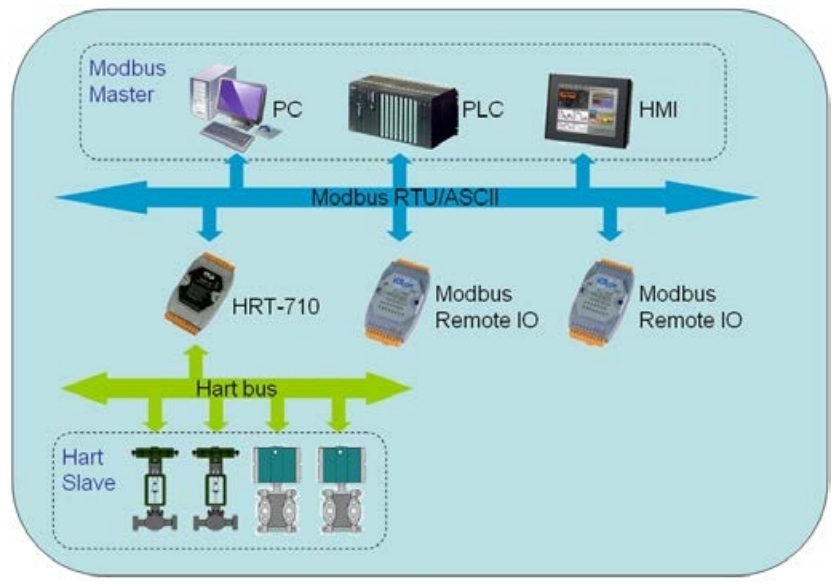

HRT-710 / HRT-310 게이트웨이는 HART 프로토콜의 마스터 장치용으로 특별히 설계되었습니다.
즉, Modbus Master가 HART 장치에 접속할 수 있습니다. HART 장치는 송신기(transmitter), 구동기(actuator) 등 입니다.
또한, 모듈 구성 및 HART 장치 진단을 위한 소프트웨어 유틸리티 HG_Tool 도 제공합니다.
이 모듈을 사용하여 사용자는 HART 장치를 Modbus 네트워크에 쉽고 빠르게 통합 할 수 있습니다.
-
• 공업 자동화
-
• 공장 자동화
-
• 공정 자동화
-
• 기타…

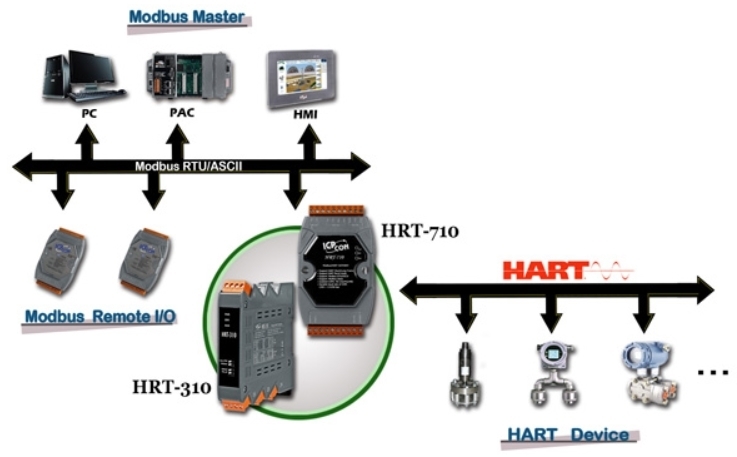

Modbus Slave 게이트웨이에 연결된 HART Master인 HRT-710 / HRT-310은 이러한 HART 유량계의 정보를 고객의 HMI 시스템에 통합하기 위해 적용됩니다.
HRT-710 / HRT-310을 통해 모든 HART 유량계는 Modbus Slave 장치로 간주되며 HMI 시스템은 내장 된 Modbus RTU 통신을 사용하여 HART 유량계에 쉽게 접속할 수 있습니다.
250개 이상의 HART 장치 정보를 감시 센터에 통합해야 할 경우, PC 쪽에서는 3 개의 PCI 카드 (VXC-148U, 24 채널 RS-485 확장용)를 사용합니다.
I-2542A 및 I-2542B (RS-485 to Fiber)는 모든 RS-485 채널에서 RS-485 통신 거리를 확장하는데 사용됩니다.
스테이션 ID가 다른 모든 RS-485 채널에 약 20개의 HRT-710 모듈이 사용됩니다.
이 구조를 통해 SCADA 또는 HMI 시스템은 Modbus 프로토콜을 통해 모든 HART 장치 정보를 쉽고 빠르게 통합 할 수 있습니다.
- • HART short/Long frame 지원
- • HART Burst 모드 지원
- • HART Master 2개 허용
- • 포인트-to-포인트 또는 멀티 드롭 HART 모드로 작업
- • 최대 15개의 HART 모듈 연결
- • Modbus RTU 및 ASCII 형식 지원
- • Modbus Slave 모드 지원
- • Com Port를 통한 펌웨어 업데이트 지원 (FW_v1.2 및 HW_v1.2)
- • HART 장치의 온라인 교체 지원 (FW_v1.5)
- • Long Frame Address를 자동으로 획득 (FW_v1.5)
- • 절연 COM Port : RS-232/422/485
- • LED 표시 제공
- • 워치 독 내장
- • DIN 레일 또는 벽면 장착
|
|
HRT-710 | HRT-310 |
| Din Rail 설치 | 수평 (Horizontal) | 수직 (Upright) |
| HART 신호 | 표준 | 송신/수신 신호 향상 (장거리 통신용) |
| 루프 전원 (Loop Power) | 지원 안함 | 지원함 (모듈에서 +30V 출력) |
| 저항 내장 (Built-In Resistor) | 250 Ohm (1/4W) | 250 Ohm (1W) |
- • HRT-710 / HRT-310의 시스템 및 통신 구성 제공
- • HART 명령 데이터 용 Modbus 주소 테이블 제공
- • HRT-710 / HRT-310 모듈 및 HART 장치의 진단 정보 제공
- • HART 장치에 액세스하기 위해 HART 명령 송수신 제공
- • 다른 HRT-710 / HRT-310 에 빠르게 적용 할 수 있도록 "로드/저장" 모듈 구성 파일 제공
Modbus 명령 지원
|
코드
|
이름
|
설명
|
|
01
|
코일 상태 읽기
|
Slave에서 개별 출력의 ON/OFF 상태를 읽음.
|
|
02
|
입력 상태 읽기
|
Slave에서 개별 입력의 ON/OFF 상태를 읽음.
|
|
03
|
유지 레지스터 일기
|
Slave에 보관 유지 레지스터의 바이너리 내용을 읽음.
|
|
04
|
입력 레지스터 읽기
|
Slave에 입력 레지스터의 바이너리 내용을 읽음.
|
|
05
|
단일 코일 강제
|
Slave에 단일 출력을 ON 또는 OFF로 작성.
|
|
06
|
단일 레지스터 사전설정
|
Slave에 단일 레지스터로 정수 값 쓰기
|
|
15
|
멀티 코일 강제
|
Slave에 코일 순서대로 코일을 ON 또는 OFF로 작성.
|
|
16
|
멀티 레지스터 사전설정
|
Slave에 인접한 레지스터의 블록을 작성.
|
| 모델명 | HRT-710 | HRT-310 |
| UART 인터페이스 | ||
| COM 포트 | RS-232 (3선) / RS-422 / RS-485 | |
| 전송 속도 (bps) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | |
| 프로토콜 | Modbus RTU / Modbus ASCII | |
| 커넥터 | 9-핀 나사 고정 터미널 블록 | 4-핀 나사 고정 터미널 블록 |
| HART 인터페이스 | ||
| HART 채널 | 1 | |
| HART 인터페이스 | 2-핀 나사 고정 터미널 블록 | |
| HART 장치 | 2-선 또는 4-선 HART 장치 | |
| HART 토폴로지 | 포인트 투 포인트(Point to Point) 또는 멀티 드롭(Multi-Drop) | |
| HART 데이터 | 디지털 데이터 | |
| HART 프레임 유형 | Short 및 Long 프레임 | |
| Burst Mode | 지원 | |
| 최대 HART 장치 | 15 개 | |
| 절연 (Isolation) | UL1577 규격 | |
| 루프 저항 (Loop Resistor) | 점퍼로 250 Ω (1/4W) | 딥 스위치로 250 Ω (1W) |
| 루프 전원 (Loop Power) | No | Yes (모듈에서 + 30V 출력 제공) |
| 전원 | ||
| 전원 공급 장치 | 무제한 +10 ~ +30 VDC | |
| 보호 | 전원 역 극성 보호, 과전압 절전 보호 | |
| 전력 소비 | 1W | 3.5W (최대) |
| 기구 | ||
| 설치 | DIN 레일 또는 벽면 설치 (수평) | DIN- 레일 (직립형) |
| 치수 ( W x L x H) | 72 mm x 35 mm x 121 mm | 25 mm x 116 mm x 120 mm |
| 환경 | ||
| 작동 온도 | -25 ℃ ~ +75 ℃ | |
| 보관 온도 | -30 ℃ ~ +80 ℃ | |
| 습도 | 5 % ~ 95 % RH, 비 응축 | |
|

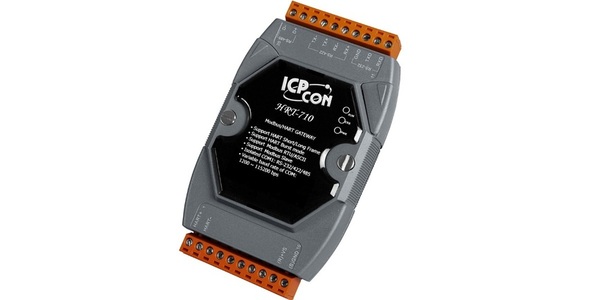

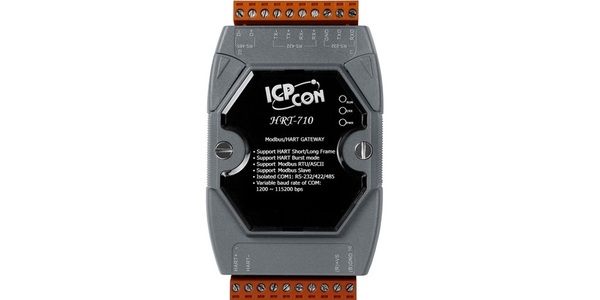

HRT-710 CR
|
Modbus RTU/ASCII to HART 게이트웨이 (RoHS) |
|

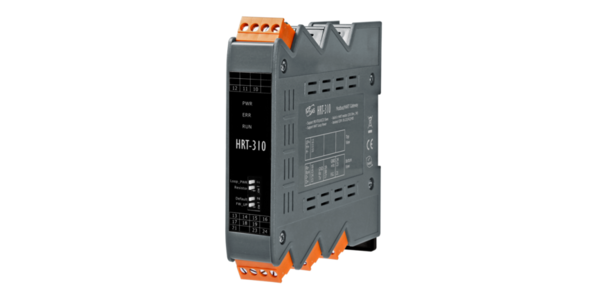

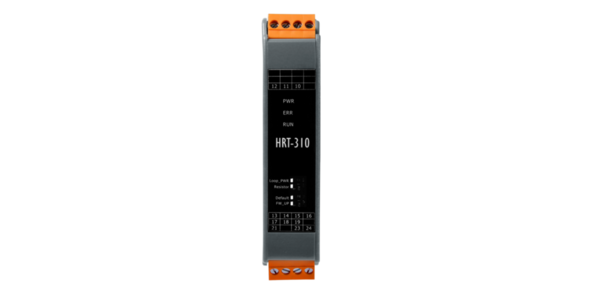

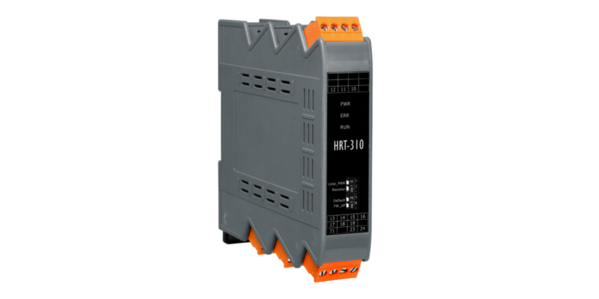

HRT-310 CR
|
Modbus RTU/ASCII to HART 게이트웨이 (직립형) (RoHS) |
