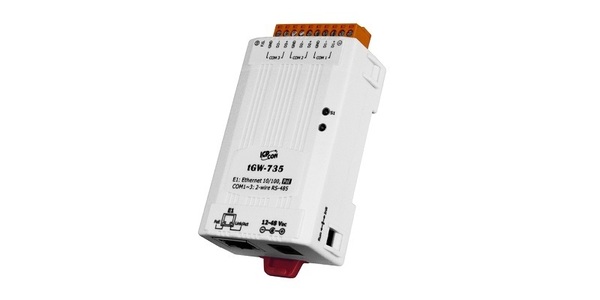

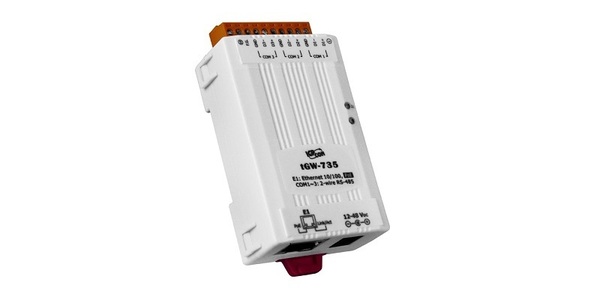

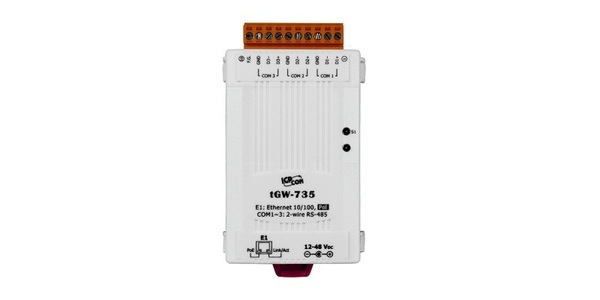

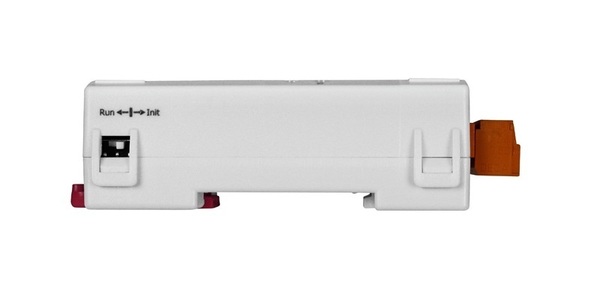

모델 : tGW-735 / tGW-735i

●  Modbus TCP/UDP 마스터 및 슬레이브 지원

●  Modbus RTU/ASCII 마스터 및 슬레이브 지원
●  직렬 포트 당 최대 TCP 연결 (마스터) : 32 (tGW-71x), 16 (tGW-72x) 또는 10 (tGW-73x)
●  Read-cache로 빠른 Modbus TCP/UDP 응답 보장
●  장치 검색을 위한 UDP 응답자 지원 (UDP 검색)
●  고정 IP 또는 DHCP 네트워크 구성
●  시리얼 및 네트워크 구성을 위한 초소형 웹 서버 (HTTP)
●  네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함

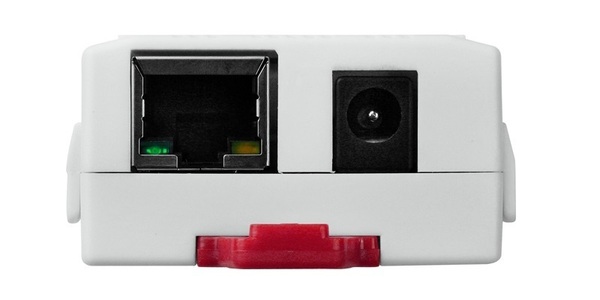

●  10/100 Base-TX 이더넷, RJ-45 x 1 (자동 협상, 자동 MDI/MDIX, LED 표시등)
●  리던던트 전원 입력 단자 : PoE(IEEE 802.3af, Class 1) 및 DC 잭
●  자동 RS-485 방향 제어 가능
●  i 버전 용 3000 VDC 절연 및 +/- 4 kV ESD 보호

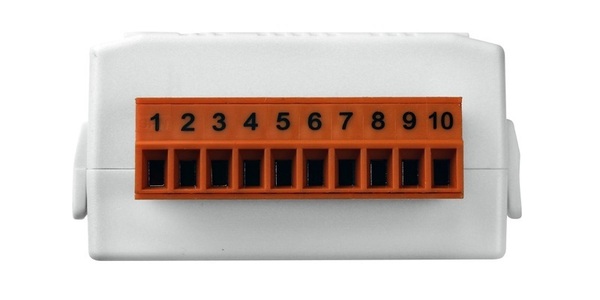

●  쉬운 배선을 위한 DB-9 또는 단자대 커넥터
●  초소형 폼 팩터 및 저전력 소모
●  RoHS 준수
●  비용 효율적인 Modbus 게이트웨이

Modbus는 표준 산업용 통신 프로토콜로 자리 잡았으며, 현재 산업용 전자 장치를 연결하는 가장 보편적인 수단입니다. Modbus는 동일한 RS-485 네트워크에 연결된 여러 장치 간의 통신을 가능하게 합니다(예: 온도와 습도를 측정하여 그 결과를 컴퓨터로 전송하는 시스템). 또한 Modbus는 SCADA(감시 제어 및 데이터 수집) 시스템에서 상위 감시 컴퓨터와 원격 단말 장치(RTU)를 연결하는 데 자주 사용됩니다.

tGW-700은 Modbus TCP를 RTU/ASCII로 변환하는 게이트웨이로, Modbus TCP 호스트가 이더넷 네트워크를 통해 직렬(serial) Modbus RTU/ASCII 장치와 통신할 수 있게 해주며 기존 직렬 통신 장치의 케이블 길이 제한 문제를 해결합니다. 이 모듈은 페어 연결(pair-connection) 애플리케이션(및 직렬 브리지 또는 직렬 터널 애플리케이션)을 구성하는 데 사용할 수 있으며, 두 직렬 Modbus RTU/ASCII 장치 간에 TCP/IP를 통해 데이터를 전송(라우팅)할 수 있습니다. 이는 자체적인 이더넷 기능이 없으면서 Modbus RTU/ASCII 프로토콜을 사용하는 메인프레임 컴퓨터, 서버 또는 기타 직렬 장치를 연결할 때 유용합니다.

읽기 캐시(read-cache) 기능은 이전 요청과 응답을 tGW-700 모듈의 메모리 버퍼에 저장하는 데 사용됩니다. 다른  HMI/SCADA 마스터 컨트롤러가 동일한 RTU 슬레이브 장치로 같은 요청을 보낼 경우, 캐시된 응답이 즉시 반환됩니다. 이 기능은 RS-485 버스 통신의 부하를 획기적으로 줄이고, TCP 응답 속도를 높이며, 전체 시스템의 안정성을 향상시킵니다.

tGW-700 모듈은 강력한 32비트 MCU를 탑재하여 네트워크 트래픽을 효율적으로 처리하며, 직관적인 웹 관리 인터페이스를 제공하는 내장 웹 서버를 갖추고 있습니다. 이를 통해 사용자는 DHCP/고정 IP, 게이트웨이/서브넷 마스크 설정, 직렬 포트 설정 등 모듈의 구성을 간편하게 변경할 수 있습니다.

CPU 워치독(watchdog)은 내장 펌웨어가 비정상적으로 작동할 경우 자동으로 CPU를 재설정하며, 호스트 워치독은 모듈과 호스트(PC 또는 PLC) 간의 통신이 일정 시간(시스템 타임아웃) 동안 없을 경우 자동으로 CPU를 재설정합니다. 이러한 이중 워치독 기능은 가혹한 환경에서도 모듈이 중단 없이 지속적으로 작동하도록 보장하는 중요한 요소입니다.

tGW-700(non-T) 모델은 NS-205PSE와 같은 PoE 스위치로부터 표준 Cat.5 이더넷 케이블을 통해 전원을 공급받는, IEEE 802.3af(Class 1 분류) 규격을 완벽하게 준수하는 PoE(Power over Ethernet) 기능을 제공합니다. 현장에 PoE 스위치가 없는 경우에는 DC 어댑터를 통한 전원 입력도 가능합니다. tGW-700 모듈은 초저전력으로 설계되어, 특히 다수의 모듈을 설치할 경우 상승하는 연료 및 전기 요금으로 인한 숨겨진 비용을 절감해 줍니다. 에너지 효율이 높은 장비를 선택하여 전력 소비를 줄이는 것은 친환경적인 환경을 유지하는 데에도 긍정적인 영향을 미칩니다.
놀라울 정도로 작은 폼 팩터를 갖춘 tGW-700은 공간 활용도를 극대화하여 장비 내부에 직접 내장하는 등 어디에나 쉽게 설치할 수 있습니다. 또한 데이터 송수신 시 RS-485 방향을 자동으로 제어하는 ​​기능을 지원하여 RS-485 통신의 안정성을 높여줍니다.

●  공장, 건축 및 가정 자동화
●  원격 진단 및 관리
●  태양광 모니터링

모델명 tGW-712  tGW-712i tGW-722  tGW-722i tGW-732  tGW-732i tGW-715  tGW-715i tGW-725  tGW-725i tGW-735  tGW-735i tGW-718  tGW-718i tGW-718i-D tGW-724  tGW-724i tGW-734  tGW-734i 시스템 CPU 32-bit ARM 통신 인터페이스 이더넷 10/100 Base-TX, 8-핀 RJ-45 x 1 (Auto-negotiationg, Auto-MDI/MDIX, LED 표시등) PoE (IEEE 802.3af, Class 1) COM1 3-선 RS-232 3-선 RS-232 3-선 RS-232 2-선 RS-485 4-선 RS-422 2-선 RS-485 2-선 RS-485 3-선 RS-232 5-선 RS-232 2-선 RS-485 2-선 RS-485 2-선 RS-485 4-선 RS-422 COM2 - 3-선 RS-232 3-선 RS-232 - 2-선 RS-485 2-선 RS-485 - 3-선 RS-232 3-선 RS-232 COM3 - - 3-선 RS-232 - - 2-선 RS-485 - - 3-선 RS-232 Self Tuner - 예, 자동 RS-485 방향 제어 RS-485 바이어스  저항 - 예, 1 KΩ 노드 주소 - 254 (최대) UART 16c550 또는 호환 1000 VDC 전원 절연 tGW-722i / 732i / 718i-D 3000 VDC 신호 절연 tGW-712i / 715i / 725i / 735i / 718i / 724i / 734i ESD 보호 +/- 4 kV COM 포트 형식 전송 속도 최대 115200 bps 데이터 비트 5, 6, 7, 8 Parity  None, Odd, Even, Mark, Space 정지 비트 1, 2 전원 전원 입력 PoE PoE : IEEE 802.3af, 클래스 1 DC Jack +12 ~ 48 VDC 소비 전력 0.07A @ 24VDC 기구 커넥터 Male DB-9   x 1 10-핀 탈착식 단자대 x 1 Male DB-9 x1 10-핀 탈착식 단자대 x 1 설치 DIN-Rail 케이스 플라스틱 환경 작동 온도 -25 ~ +75 °C 보관 온도 -30 ~ + 80 °C 습도 10 ~ 90 % RH, 비 응축

tGW-700 시리즈 (초소형 Modbus/RTU/ASCII 게이트웨이, PoE 및 DC Jack 지원) : CA-002 케이블 1개 포함 (DC 커넥터 to 2-선 전원 케이블 0.3 미터) 모델명 (비 절연) 모델명 (절연) RS-232 RS-422 RS-485 COM1 COM2 COM3 tGW-712 CR tGW-712i CR 1 - - 3-선 RS-232 - - tGW-722 CR tGW-722i CR 2 - - 3-선 RS-232 3-선 RS-232 - tGW-732 CR tGW-732i CR 3 - - 3-선 RS-232 3-선 RS-232 3-선 RS-232 tGW-715 CR tGW-715i CR - 1 2-선 RS-485 4-선 RS-422 - - tGW-725 CR tGW-725i CR - - 2 2-선 RS-485 2-선 RS-485 - tGW-735 CR tGW-735i CR - - 3 2-선 RS-485 2-선 RS-485 2-선 RS-485 tGW-718 CR tGW-718i CR 1 3-선 RS-232 - - 2-선 RS-485 4-선 RS-422 - tGW-718i-D CR 1 5-선 RS-232 - - 2-선 RS-485 4-선 RS-422 tGW-724 CR tGW-724i CR 1 - 1 2-선 RS-485 5-선 RS-232 - tGW-734 CR tGW-734i CR 2 - 1 2-선 RS-485 3-선 RS-232 3-선 RS-232

모델 (비 절연) tGW-712 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS)  RS-232 포트 1개, PoE 지원 tGW-722 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-232 포트 2개, PoE 지원 tGW-732 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-232 포트 3개, PoE 지원 tGW-715 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-422/485 포트 1개, PoE 지원 tGW-725 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-485 포트 2개, PoE 지원 tGW-735 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-485 포트 3개, PoE 지원 tGW-718 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-232/422/485 포트 1개, PoE 지원 tGW-724 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-232 포트 1개, RS-485 포트 1개, PoE 지원 tGW-734 CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) RS-232 포트 2개, RS-485 포트 1개, PoE 지원  CA-002 케이블 1개 포함 (DC 커넥터 to 2-선 전원 케이블 0.3 미터) 모델 (절연) tGW-712i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232 포트 1개, PoE 지원 tGW-722i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232 포트 2개, PoE 지원 tGW-732i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232 포트 3개, PoE 지원 tGW-715i CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-422/485 포트 1개, PoE 지원 tGW-725i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-485 포트 2개, PoE 지원 tGW-735i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-485 포트 3개, PoE 지원 tGW-718i CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232/422/485 포트 1개, PoE 지원 tGW-718i-D CR 초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232/422/485 포트 1개, PoE 지원 (Male DB-9) tGW-724i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232 포트 1개, RS-485 포트 1개, PoE 지원 tGW-734i CR  초소형 Modbus/TCP to ModbusRTU/ASCII 게이트웨이 (RoHS) 절연 RS-232 포트 2개, RS-485 포트 1개, PoE 지원  CA-002 케이블 1개 포함 (DC 커넥터 to 2-선 전원 케이블 0.3 미터)

CA-002 DC 커넥터 to 2-선 전원 케이블, 30 cm CA-PC09F  DB-9 암(Female) 커넥터 with 플라스틱 커버 (납땜형) (RoHS) CA-0910N  DB-9 암(Female) to DB-9 암(Female) 클로스오버 케이블 [RS-232: Pin2, Pin3 and Pin5] , 1 미터 (RoHS) CA-0915  DB-9 숫(Male) to DB-9 암(Female) 케이블 [RS-232: Pin1-Pin9], 1.5 미터 (RoHS) CA-0910F  DB-9 암(Female) to DB-9 암(Female) 케이블 [RS-232: Pin1-Pin9], 1 미터 (RoHS) CA-0909  DB-9 암(Female) to DB-9 암(Female) 커넥터 (tDS-712 / tGW-712 용)
