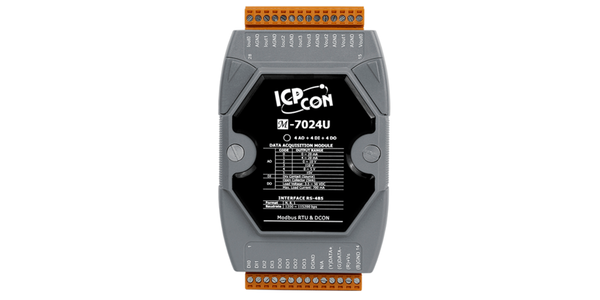

M-7024U / M-7024UD
- 제품명
- M-7024U / M-7024UD
- 용도
- 아날로그 출력
- 특성
- 4 채널 AO, 4 채널 DI 및 4 채널 DO 모듈
- 제조사
- ICPDAS(대만)

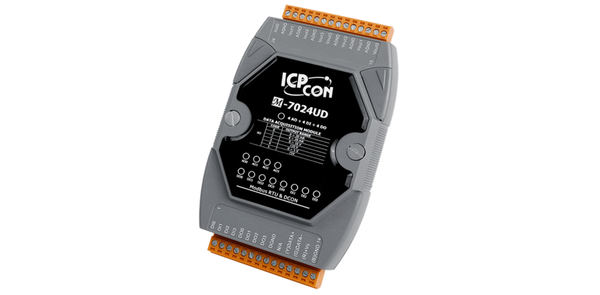

M-7024UD-G
4 채널 아날로그 출력, 4 채널 디지털 입력 및 4 채널 디지털 출력 모듈
- ▪ 다기능 = 4 AO + 4 DI + 4 DO
- ▪ Source 타입 전류 입력
- ▪ 16-bit 아날로그 출력
- ▪ 개별 채널 구성
- ▪ 전류 출력 오픈 와이어 감지
- ▪ 조정 가능한 샘플링 속도
- ▪ 8kV ESD 보호
- ▪ 파워 온 값 설정 (Power-on Value)
- ▪ 안전 값 설정 (Safe Value)
- ▪ RoHS 준수
- ▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
M-7024U는 4 개의 아날로그 출력 채널, 4 개의 디지털 입력 채널, 4 개의 디지털 출력 채널을 포함하는 다기능 모듈입니다. 모든 아날로그 출력 채널에서 프로그래밍으로 가능 출력 범위를 제공합니다(0 ~ 5 V, +/- 5 V, 0 ~ 10 V, +/- 10 V, +4 ~ +20 mA 또는 0 ~ +20 mA). 각 아날로그 출력 채널은 개별 범위에 맞게 구성 할 수 있으며, 모듈에는 8kV ESD 보호 및 2500VDC 모듈 내부 절연, +4 ~ + 20mA 출력 채널별 오픈 와이어 감지 기능이 있습니다 . 전원 켜기(Power-on) 및 안전(Safe) 값 구성 옵션도 포함되어 있습니다.
- ▪ 빌딩 자동화
- ▪ 공장 자동화
- ▪ 기계 자동화
- ▪ 원격 유지 보수
- ▪ 원격 진단
- ▪ 시험 장비
| 모델명 | M-7024U | M-7024UD | |
| 아날로그 출력 | |||
| 채널 | 4 | ||
| 전류 출력 배선 | Source | ||
| 범위 | 0 ~ + 5 VDC, ± 5 VDC, 0 ~ +10 VDC, ± 10 VDC, 0 ~ +20 mA, +4 ~ +20 mA | ||
| 해상도 | 16-bit | ||
| 정확도 | FSR의 ± 0.02 % | ||
| DA 출력 응답 시간 | 채널당 10ms | ||
|
프로그래밍 출력 Slope |
전압 | 0.0625 ~ 512 V/초 | |
| 전류 | 0.125 ~ 1024 mA/초 | ||
| 전류 출력 용량 | 1000 Ω | ||
| 오픈 와이어 감지 | 예, 4 ~ 20mA만 해당 | ||
| 단락 보호 | 예 | ||
| 파워 온 값 (Power-on Value) | 예, 프로그래밍 가능 | ||
| 안전 값 (Safe Value) | 예, 프로그래밍 가능 | ||
| 디지털 입력 | |||
| 채널 | 4 | ||
| Wet Contact | ON 전압 레벨 | 최대 +1 VDC | |
| OFF 전압 레벨 | +4 ~ 30 VDC | ||
| Dry Contact | ON 전압 레벨 | Close to GND | |
| OFF 전압 레벨 | Open | ||
| 접점 유효 거리 | 최대 500 M | ||
| 카운터 | 최대 카운트 | 65535 (16-bit) | |
| 최대 입력 주파수 | 100 Hz | ||
| 최소 펄스 폭 | 5 ms | ||
| 입력 임피던스 | - | ||
| 과전압 보호 | +60 VDC | ||
| 디지털 출력 | |||
| 출력 채널 | 4 | ||
| 유형 | Open Collector | ||
| 싱크 / 소스 (NPN / PNP) | Sink | ||
| 부하 전압 | +3.5 VDC ~ +50 VDC | ||
| 최대 부하 전류 | 700 mA/채널 | ||
| 과전압 보호 | 60 VDC | ||
| 과부하 보호 | 1.4A (단락 보호) | ||
| 파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | ||
| 안전 값 (Safe Value) | 예, 프로그래밍 가능 | ||
| 모델명 | M-7024U | M-7024UD |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 바이어스 저항 | No (보통 RS-485 마스터에서 공급합니다. 대안으로 tM-SG4 또는 SG-785를 추가하십시오.) | |
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | |
| 전송 속도 | 1200 ~ 115200bps | |
| 프로토콜 | Modbus RTU, DCON | |
| 듀얼 워치 독 | 예, 모듈 (1.6 초), 통신 (프로그램 가능) | |
| LED 표시기 / 디스플레이 | ||
| 시스템 LED 표시기 | 예, 전원/통신 표시기 1개 | |
| I/O LED 표시기 | - | LED 4 개 아날로그 입력 오류 표시 LED 4 개 디지털 입력 표시 LED 4 개 디지털 출력 표시 |
| 7-분절 LED 디스플레이 | - | |
| 절연 (Isolation) | ||
| 모듈 내 절연, Field-to-Logic | 2.5 kVDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 터미널에 대해 ± 8kV 접점 | |
| EFT (IEC 61000-4-4) | 전력선의 경우 ± 4kV | |
| 서지 (IEC 61000-4-5) | - | |
| 전원 | ||
| 역 극성 보호 | 예 | |
| 입력 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 4W | 4.5W |
| 기계적 | ||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | |
| 설치 | DIN 레일 또는 벽 장착 | |
| 환경 | ||
| 작동 온도 | -25 ~ + 75 °C | |
| 보관 온도 | -40 ~ + 85 °C | |
| 습도 | 비 응축 상태에서 10 ~ 95 % RH | |
| M-7024U-G CR | 4-채널 아날로그 출력, 4-채널 디지털 입력 및 4-채널 디지털 출력 모듈 with DCON & Modbus 프로토콜 (회색 커버) (RoHS) |
| M-7024UD-G CR | M-7024U with LED 디스플레이 (회색 커버) (RoHS) |
| tM-7520U CR | RS-232 to RS-485 변환기 (RoHS) |
| tM-7561 CR | USB to RS-485 converter (RoHS) |
| tM-SG4 CR | RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS) |
| I-7514U CR | 4 채널 RS-485 허브 (RoHS) |
| SG-770 CR | 7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS) |
| SG-3000 시리즈 | Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈 |
