제품 상세보기
;)
;)
WP-2000-CE7
- 제품명
- WP-2000-CE7
- 용도
- 프로그래밍 가능한 자동화 컨트롤러
- 특성
- Windows CE 7.0 기반
- 제조사
- ICPDAS(대만)

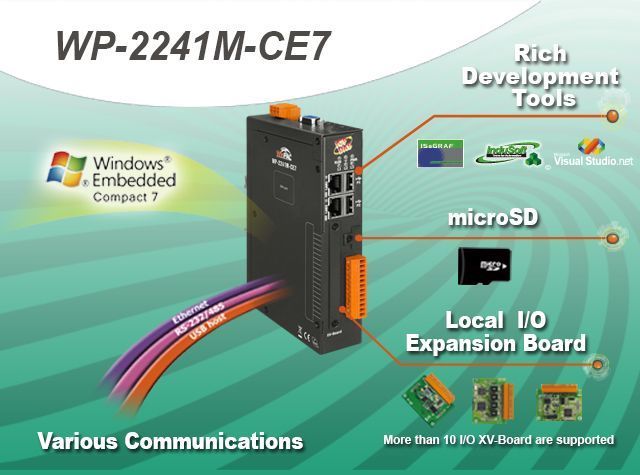

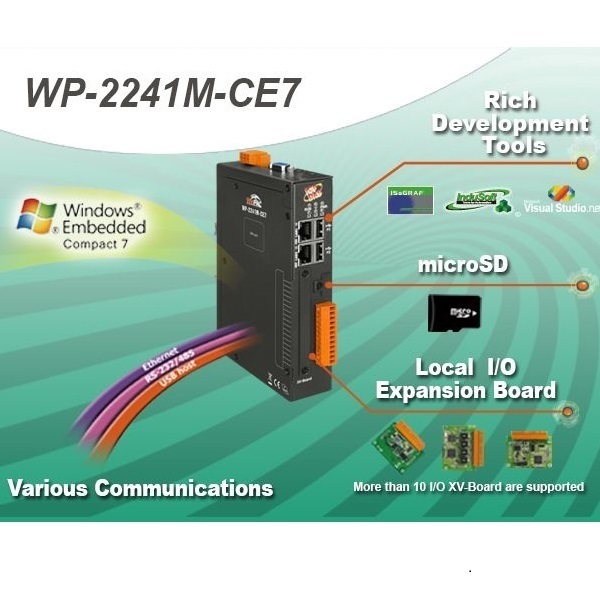

WP-2000-CE7 시리즈는 ICP DAS사의 차세대 Windows CE 7.0 기반 PAC(Programmable Automatuion comtroller)입니다.
Windows CE 7.0 운영 체제를 실행하는 Cortex-A8 (1.0GHz) CPU, 다양한 입력/출력 포트 (VGA, USB, 이더넷, RS-232/RS-485) 및 I/O 확장 bus가 장착되어 있습니다. .
WP-2000-CE7 시리즈는 실시간 기능, 작은 코어 크기, 빠른 부팅 속도, 더 깊은 수준의 인터럽트 처리, 우수한 제어 및 저렴한 비용을 포함하여 많은 장점을 가지고 있습니다. Windows CE 7.0을 사용하면 Visual Basic.NET, Visual C #, Embedded Visual C ++, SCADA 소프트웨어, Soft PLC 등과 같은 PC 기반 제어 소프트웨어를 실행할 수 있습니다. 기존 PLC 및 Windows 가능 PC의 모든 최고의 기능을 사용자에게 제공합니다.
하드웨어 확장의 경우 I/O 확장 bus를 지원합니다. I/O 확장 bus는 D/I, D/O, A/D, D/A, 타이머/카운터, UART 및 기타 I/O 기능과 같은 다양한 I/O 기능을 구현하는데 사용할 수 있습니다. 이 bus로 거의 모든 종류의 I/O 기능을 구현할 수 있습니다. 그러나 bus는 한 개의 보드만 지원할 수 있습니다. WP-2000-CE7 시리즈에 사용할 수 있는 보드는 10개가 넘으며 사용자는 하나를 선택하여 하드웨어 기능을 확장 할 수 있습니다.
■ Windows CE 7.0
- ▪ Web Server
- ▪ FTP Server
- ▪ Telnet Server
- ▪ PC 기반 소프트웨어 지원 : Visual Studio.NET
■ FTP 서버 및 VCEP 소프트웨어를 통한 원격 유지
FTP 서버는 애플리케이션을 업로드하거나 데이터를 다운로드 하는데 사용됩니다. VCEP는 WP-2000-CE7을 관리하도록 설계되었습니다. VCEP는 이더넷을 통해 PC와 WP-2000-CE7 사이의 모든 움직임 (스크린, 키보드 및 마우스 동작)을 동기화 할 수 있습니다. FTP 서버와 VCEP를 사용하면 이더넷을 통해 WP-2000-CE7을 원격으로 업데이트하고 관리 할 수 있습니다.
■ 풍부한 Software 솔루션
- ICP DAS사는 다양한 응용 분야에 적합한 다음 소프트웨어 솔루션을 제공합니다.
- ▪ ISaGRAF는 IEC61131-3 languages, Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC), Instruction List (IL), and Flow Chart (FC)을 지원합니다.
- ▪ KW-소프트웨어는 IEC61131-3 언어 및 HMI 기능을 지원합니다.
- 1. Visual Studio .Net 2008 및 VC 솔루션 : C #, VB.Net 및 VC 용 데모 프로그램뿐만 아니라 SDK도 제공됩니다.
- 2. SoftPLC 솔루션 :
- 3. SCADA 솔루션 : Indusoft는 HMI 및 SCADA 어플리케이션을 위한 간단한 "끌어다 놓기(drag and drop)", "포인트 앤 클릭(“point and click)"개발 환경을 제공합니다.
■ 내장 VGA 포트 (Built-in VGA Port)
내장 VGA 포트를 일반 LCD 디스플레이에 직접 연결 할 수 있습니다. 사용자가 일반 PC에서와 마찬가지로 디스플레이, 키보드 및 마우스를 사용하여 HMI 또는 SCADA software (WP-2000-CE7에서 실행)를 작동할 수 있습니다.
■ 64-bit 하드웨어 시리얼 번호 (64-bit Hardware Serial Number)
64-bit 하드웨어 일련 번호는 고유하고 개별적입니다. WP-2000-CE7 PAC의 모든 일련 번호는 다릅니다. 사용자는 소프트웨어에 불법 복제를 방지하기 위해 AP에 검사 메커니즘을 추가 할 수 있습니다
■ 풍부한 I/O 확장 기능 (RS-232/485, Ethernet, FRnet,CAN)
로컬 I/O 슬롯 이외에도 WP-2000-CE7은 시리얼 I/O 및 이더넷 I/O를 연결하기 위한 2개의 이더넷 포트와 여러 개의 RS-232/485 포트를 갖추고 있습니다. 로컬 슬롯에 FRnet 및 CAN 통신 모듈을 사용하면 FRnet I/O 및 CAN 장치를 쉽게 통합 할 수 있습니다.
■ 듀얼 워치독 타이머 (Dual Watchdog Timer)
OS 또는AP에 장애가 발생하면 시스템이 중단될 수 있습니다. 상황이 발행할 때 CPU를 자동으로 재설정하도록 설계된 두 개의 워치독(OS watchdog and AP watchdog)이 있습니다. 이러한 설계는 시스템의 신뢰성을 향상 시킵니다.
■ 듀얼 이더넷 포트 (Dual Ethernet Ports)
WP-2000-CE7은 2개의 Gigabit Ethernet 포트를 제공합니다. 2개의 Ethernet 포트를 사용하여 이중화 이더넷 통신(redundant Ethernet communication) 및 개별 이더넷 통신(separate Ethernet communication)을 구현할 수 있습니다. (한 개는 글로벌 이더넷, 한 개는 개인 이더넷)
■ 이중 전원 입력(Redundant Power Inputs)
전원 손실로 인한 PAC 고장을 방지하기 위해 전원 모듈은 2개의 입력 커넥터로 설계되었습니다. 전원 입력이 실패하면 전원 모듈이 다른 전원 입력으로 전환되고, 정전을 알리는 릴레이 출력이 있습니다.
■ 환기식 하우징 설계로 -25°C ~ +75°C 작동 온도 범위 허용 (Ventilated Housing Design)
WP-2000-CE7은 기둥 모양의 환기공이 있는 플라스틱 박스로 되어 있어서 박스 내부의 작동 환경을 식히는데 도움이 됩니다. -25°C ~ +75°C에서 작동할 수 있습니다.
|
Standard WP-2000-CE7 (Windows Compact Embedded 7.0 Inside)
The controller supports following software development tools: 1. DLLs of I/O modules for VC, VS.Net 2008 2. DLLs of Modbus/RTU and Modbus/TCP for VC and VS.Net 2008 |
|||||||||
| 모델명 | CPU | 시스템 메모리 |
비 휘발성 메모리 |
저장 | VGA 해상도 |
Ethernet 포트 |
USB 포트 | RS-232/ RS-485 |
I/O 확장 |
|---|---|---|---|---|---|---|---|---|---|
| WP-2241M-CE7 | Cortex-A8, 1.0 GHz | 512 MB DDR3 SDRAM | 64 KB FRAM | 512 MB Flash, 4 GB microSD card |
640 x 480,
800 x 480, 800 x 600, 1024 x 768 |
2 | 2 | 4 | XV-board (Note) |
| WP-2641M-CE7 | Quad-core Cortex-A9, 1GHz/Core | 1 GB DDR3 SDRAM | 4 GB eMMC, 4 GB microSD card |
640 x 480, 800 x 480, 800 x 600, 1024 x 768, 1280 x 800, 1280 x 1024 |
|||||
| I/O 확장 Bus는 오직 한 개의 XV-board만 설치할 수 있습니다. | |||||||||

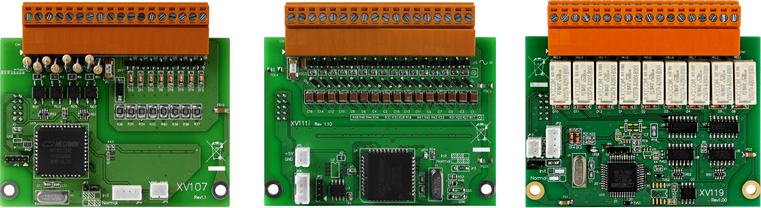

로컬 I/O 확장 (Local I/O Expansion)
WP-2000-CE7 시리즈에는 확장 bus가 내장되어 있습니다.
XW-보드는 bus에 연결하여 I/O 채널, COM 포트, 메모리 또는 하드웨어 기능을 확장 할 수 있습니다.
자세한 내용은 아래 링크를 클릭하십시오.
원격 I/O 선택 (Remote I/O Selection)
■ Ethernet
■ RS-485
■ FRnet
■ CAN Bus
