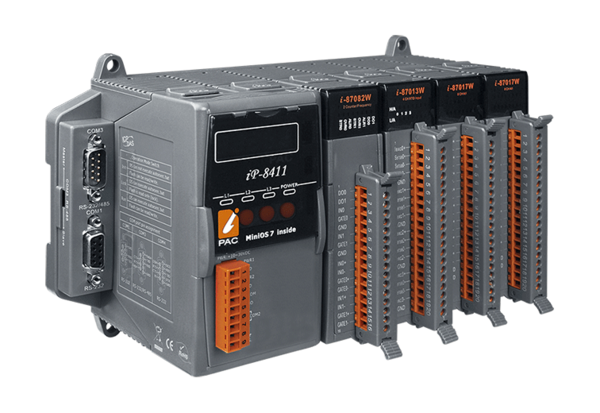

iPAC-8000
- 제품명
- iPAC-8000
- 용도
- 프로그래밍 가능한 자동화 컨트롤러
- 특성
- MiniOS7 내장
- 제조사
- ICPDAS(대만)
iPAC-8000은 제조, 연구 및 교육에서 데이터 수집 및 제어를 위해 설계된 컴팩트하고 모듈식이며 지능적이며 견고한 분산 I/O(입력/출력) 시스템의 새로운 제품군입니다.
이 새롭고 흥미로운 시리즈는 데이터 수집, 프로세스 제어, 테스트 및 측정에서 에너지 및 빌딩 관리에 이르기까지 다양한 응용 분야에 유연하고 다양하며 경제적인 솔루션을 제공합니다.
iPAC-8000은 자체 로컬 bus 또는 I/O 확장 또는 네트워크 확장을 통해 I/O를 연결할 수 있는 모듈식 네트워크 기반 시스템입니다.
이 장치는 다양한 표준 통신 인터페이스가 있는 메인 제어 장치와 I/O 확장을 허용하는 I/O bus로 구성됩니다. Bus는 본질적으로 serial 또는 parallel I/O 모듈을 연결하는 기능을 제공하는 하이브리드입니다. parallel bus는 고속 데이터 전송에 사용됩니다.
이 장치는 serial 통신 (RS232, RS485), 이더넷 또는 CANbus를 사용하여 통신 할 수 있습니다.
제품의 이더넷 버전은 인터넷 및 인트라넷 응용 프로그램을 허용하는 통합 웹 서버를 지원합니다.
iPAC-8000은 표준 SCADA 패키지를 실행하는 호스트 시스템에 연결된 지능형 분산 데이터 수집 프런트 엔드로 사용하거나 내장 소프트웨어 응용 프로그램을 실행하는 자율 컨트롤러로 사용자 프로그래밍 할 수 있습니다. 데이터 및 프로그램 저장에 중요한 비 휘발성 메모리를 사용할 수 있습니다.
이 제품은 다음과 같은 네 가지 기본 구성 요소로 구성됩니다.
■ 메인 컨트롤 장치 (MCU ; Main control Unit)

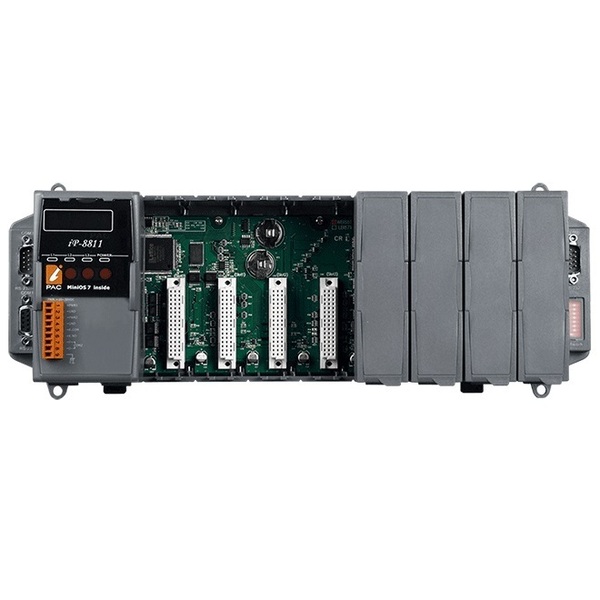

MCU는 iPAC-8000의 파워 하우스입니다. 각 MCU는 중앙 프로세서 모듈 (CPM), 전원 공급 장치, 4개 또는 8개의 parallel I/O 모듈을 위한 4 개 또는 8개 슬롯 백플레인으로 구성됩니다. CPM은 CPU, RAM 및 ROM과 RS-485, 이더넷 및 CANbus를 포함한 통신 인터페이스 옵션으로 구성된 강력한 통합 처리 엔진입니다.
■ 임베디드 OS (Embeded OS)
모든 iPAC-8000에는 MiniOS7 내장 OS가 장착되어 있습니다. ICP DAS사에 의해 개발되었으며 DOS와 호환됩니다. MiniOS7은 부팅 시간 단축, 내장 하드웨어 진단 기능, 라이브러리 없이 I-8000 및 I-7000 모듈을 직접 지원하고 Micro SD 및 플래시 디스크를 직접 지원하는 등 임베디드 응용 프로그램에서 일반 DOS보다 더 많은 기능을 제공합니다.
■ I/O 모듈 (Input/Output Module)
I/O 통신 bus에는 Parallel bus와 serial bus의 두 가지 유형이 있습니다. Parallel bus 유형 I/O 모듈(high profile I-8K 시리즈)은 고속 모듈입니다.
■ 원격 I/O 확장 (Remote I/O Expasion)
PAC-8000은 내장 RS-485 및 Ethernet 포트를 사용하여 RS-485/Ethernet 원격 I/O 장치 (Ru-87Pn/ET-87Pn) 또는 모듈 (I-7000/M-7000/ET-7000)을 연결합니다. 이 구성에서 iPAC-8000은 I/O를 매우 쉽게 확장합니다. iPAC-8000은 CAN 통신 모듈을 사용하여 결정성 있는 제어 시스템을 위한 원격 I/O 장치인 CAN bus 장치를 연결할 수 있습니다.
컨트롤러에는 MiniOS7이라는 DOS와 유사한 OS가 장착되어 있습니다. 소프트웨어 개발 툴킷은 C 언어 컴파일러로 80188/80186 CPU에서 실행되는 16-bit 실행 파일 (* .exe)을 빌드 한 다음 컨트롤러로 다운로드 할 수 있습니다.
지원되는 C/C ++ 컴파일러는 TC++ 1.01、TC 2.01、BC++ 3.1 ~ 5.2x、MSC 6.0、MSVC++ (before version 1.5.2) 입니다.
Borland는 하나의 무료 컴파일러 을 제공하므로 설치하는 것이 좋습니다.
|
8000 Series C language based PAC (Programmable Automation controller)
|
||||||||
| 모델명 | CPU | SRAM | Flash | EEPROM | 저장 | Ethernet 포트 |
RS-232/ RS-485 |
I/O 슬롯 |
|---|---|---|---|---|---|---|---|---|
| iP-8411 | 80186 or compatible, 16-bit and 80 MHz | 512 KB | 512 KB | 16 KB |
4 GB microSD card
|
- | 4 | 4 |
| iP-8811
|
8 | |||||||
| iP-8441
|
768 KB | 2 | 4 | |||||
| iP-8841
|
8 | |||||||
|
8000 Series C language based Serial Embedded Controller
|
||||||||
| 모델명 | CPU | SRAM | Flash | EEPROM | Ethernet 포트 |
RS-232/ RS-485 |
I/O 슬롯 | |
|---|---|---|---|---|---|---|---|---|
| I-8411 | 80188 or compatible, 8-bit and 40 MHz | 512 KB | 512 KB | 2 KB | - | 4 | 4 | |
| I-8811
|
8 | |||||||
| I-8431
|
1 | 3 | 4 | |||||
| I-8831
|
8 | |||||||
| I-8431-80
|
80186 or compatible, 16-bit and 80 MHz | 4 | ||||||
| I-8831-80
|
8 | |||||||

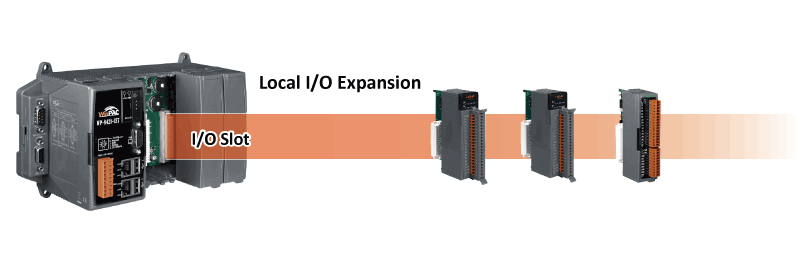

로컬 I/O 확장 (Local I/O Expansion)
I/O 통신 bus에는 parallel bus와 serial bus의 두 가지 유형이 있습니다. parallel bus 유형 I/O 모듈(하이 프로파일 I-8K 시리즈)은 XPAC, WinPAC, iPAC, ViewPAC 등 PAC에만 사용되는 고속 모듈입니다. serial bus 유형 I/O 모듈(높은 프로파일 I-O) 87K 시리즈는 XPAC, WinPAC, iPAC, ViewPAC 등을 포함한 PAC 및 RU87Pn, ET-87Pn, USB-87Pn 등을 포함한 I/O 확장 장치에 사용되는 저속 모듈입니다.
I-8k 시리즈는 통신 속도가 빠른 병렬 인터페이스(parallel interface)를 기반으로 하고, I-87K 시리즈는 저속의 시리얼 인터페이스(serial interface)를 기반으로합니다. 두 시리즈의 차이점은 다음과 같습니다. 자세한 내용은 다음 웹 페이지를 참조하십시오.
I-8K Series VS I-87K SeriesI/O 모듈은 Parallel 및 Serial 2가지 타입이 있습니다. parallel 모듈 (I-8K 시리즈)은 고속 모듈이며 MCU (Main Control Unit)만 지원합니다. serial 모듈 (I-87K 시리즈)은 MCU 또는 I/O 확장 장치를 지원할 수 있습니다. 두 시리즈의 차이점은 다음과 같습니다.: |
||
|---|---|---|
| 모델명 | I-8K 시리즈 | I-87K 시리즈 |
| 통신 인터페이스 | Parallel bus | Serial bus |
| 프로토콜 | - | DCON |
| 통신 속도 | Fast | Slow |
| DI with latched 기능 | - | Y |
| DI with 카운터 입력 | - | Y (100 Hz) |
| 파워-온 값(Power on value) | - | Y |
| 안전 값(Safe value) | - | Y |
| AO 모듈용 프로그래머블 slew-rate | - | Y |
High Profile VS Low Profile
폼 팩터가 다른 I/O 모듈은 높은 프로파일(high profile)과 낮은 프로파일(low profile)로 분류 할 수 있습니다. 기본적으로, 품목 번호가 동일한 하이 프로파일(high profile) 및 로우 프로파일 (low profile) 모듈은 동일한 I/O 채널 번호를 갖습니다.
예를 들어, I-8054 및 I-8054W는 모두 8 DI 및 8 DO를 갖습니다.
I/O 채널 번호를 제외하고 다른 사양은 다를 수 있습니다. 사양이 해당 용도에 맞는지 다시 확인해야합니다.
예를 들면 다음과 같습니다.
I-8054W의 경우 DI 로직 하이 레벨은 + 10 ~ + 50V입니다. 그러나 I-8054의 경우 + 3.5 ~ + 30V입니다.
I-8K 시리즈 VS I-87K 시리즈Parallel 및 Serial 가지 유형의 I/O 모듈이 있습니다. I-8K 시리즈 모듈은 parallel 인터페이스가 있는 고속 모듈이고, I-87K 시리즈는 serial 인터페이스 모듈입니다. 둘 다 다음 표에 나열된 PAC (Programmable Automation Controller) 장치에서 지원됩니다 |
|||||
|---|---|---|---|---|---|
| PAC | Description | I-8K 시리즈 | I-87K 시리즈 | ||
| High Profile | Low Profile | High Profile | Low Profile | ||
| XPAC | WES/CE6 OS | Y | - | Y | - |
| WinPAC | CE5/CE7 OS | Y | - | Y | - |
| LinPAC | Linux OS | Y | - | Y | - |
| ViewPAC | PAC with Display | Y (Note) | - | Y (Note) | - |
| iPAC | MiniOS7 OS | Y | - | Y | - |
| iPPC-6731-WES7 | WES PAC with 15" Touch Panel | Y | - | Y | - |
| I-8000 | MiniOS7 OS | Y | Y | Y | Y |
I-8K 시리즈 VS I-87K 시리즈고속(high-speed) I-8K 시리즈는 parallel 인터페이스 모듈이고, I-87K 시리즈는 serial 인터페이스 모듈입니다. |
|||||||
|---|---|---|---|---|---|---|---|
| Slave I/O unit | 프로토콜 | 인터페이스 | I-8K 시리즈 | I-87K 시리즈 | |||
| Ethernet | RS-485 | High Profile | Low Profile | High Profile | Low Profile | ||
| I-8x10 | DCON | - | Y | Y | Y | Y | Y |
| I-8x30 I-8KE4/8 |
DCON | Y | Y | ||||
| I-8xxx-MTCP I-8KE4/8-MTCP |
Modbus TCP | Y | Y | Y | Y | Y | Y |
| iP-8xxx-MTCP | Modbus TCP | Y | Y | Y | - | Y | - |
| iP-8xxx-MRTU | Modbus RTU | - | Y | ||||
| ET-87P4-MTCP ET-87P8-MTCP |
Modbus TCP Modbus RTU |
Y | - | - | - | Y | - |
| ET-87P4/8 | DCON | ||||||
| I-87K4/5/8/9 | DCON | - | Y | - | - | Y | Y |
| RU-87P1/2/4/8 | DCON | - | Y | - | - | Y | - |
| USB-87P1/2/4/8 | DCON | USB | - | - | Y | - | |
| CAN-8xx3 | CANopen | CAN bus | Y | Y | Y | Y | |
| CAN-8xx4 | DeviceNet | - | Y | Y | Y | ||
