I-7017(F)/M-7017
- 제품명
- I-7017(F)/M-7017
- 용도
- 전압 & 전류 입력
- 특성
- 8-채널 아날로그 입력 모듈
- 제조사
- ICPDAS(대만)
I-7017 / I-7017F / M-7017
8-채널 아날로그 입력 모듈

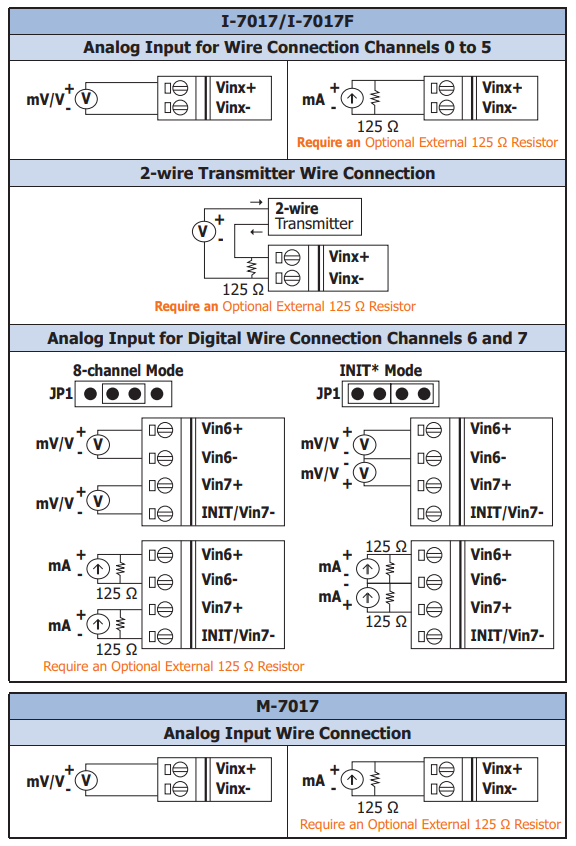

I-7017 및 I-7017F는 점퍼를 통해 선택 가능한 8개의 차동 입력(differential input) 채널 또는 6개의 차동 입력 채널과 2개의 단일 종단 입력(single-ended input) 채널을 제공하는 아날로그 입력 모듈입니다. 입력 유형에는 전압과 전류가 모두 포함되며 모든 채널은 동일한 입력 범위에서 사용할 수 있습니다.
전류 입력에는 옵션 외부 125Ω 저항이 필요합니다. 이 모듈은 또한 3000VDC 내부 모듈 절연과 ± 35VDC 과전압 보호 기능을 갖추고 있습니다.
I-7017F의 샘플링 속도는 조정 가능하므로 고속 모드 또는 일반 모드를 선택할 수 있습니다.
M-7017은 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 8개의 차동 아날로그 입력 채널을 제공합니다. 다른 하드웨어 사양은 I-7017과 동일합니다.
▪ M-7017
▪ 8-채널 차동(Differential) 아날로그 입력
▪ I-7017 & I-7017F
▪ 8-채널 차동(Differential) 또는
▪ 6-채널 차동(Differential) & 2-채널 단일 종단(Single-ended) 아날로그 입력
▪ 전류 및 전압 입력
▪ ±35 과전압 보호
▪ 고해상도 : 16-bit
▪ 4 ~ 20 mA 오픈 와이어 감지
▪ 3000 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ RoHS 준수
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | I-7017 | I-7017F | M-7017 | |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
| Format | N,8,1 | |||
| 전송 속도 | 1200 to 115200 bps | |||
| 프로토콜 | DCON | Modbus RTU, DCON | ||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
| I/O LED 표시기 | - | |||
| 7-분절 LED 디스플레이 | - | |||
| 절연 | ||||
| 모듈 내부 절연, Field-to-Logic | 3000 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 터미널 ±2 kV 접점 | 각 터미널 ±4 kV 접점 | ||
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | |||
| Surge (IEC 61000-4-5) | 전원선 ± 0.5 kV | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +10 ~ +30 VDC | |||
| 소비 전력 | 1.3 W | |||
| 기구 | ||||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
| 설치 | DIN-Rail or Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -40 to +85 °C | |||
| 습도 | 10 to 95 % RH, Non-condensing | |||
| 모델명 | I-7017 | I-7017F | M-7017 | ||
| 아날로그 입력 | |||||
| 채널 | 8 | ||||
| 배선 | 6-채널 차동 (Differential) & 2-채널 단일 종단(Single-ended) 또는 8-채널 차동 |
8-채널 차동 | |||
| 입력 범위 |
전압 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V | |||
| 전류 | ±20 mA (외부 125 Ω 저항 필요) | ||||
| 해상도 | 16-bit | ||||
| 정확도 | 일반 모드 | ±0.1% | |||
| 고속 모드 | - | 0.5 % | - | ||
| 샘플링 속도 | 일반 모드 | 10 Hz | |||
| 고속 모드 | - | 60 Hz | - | ||
| 입력 임피던스 | 20 MΩ | ||||
| 공통 전압 보호 | ±15 VDC | ||||
| 개별 채널 구성 | - | ||||
| 과전압 보호 | ±35 VDC | ||||
| 오픈 와이어 감지 | Yes (4 ~ 20 mA) | ||||
| I-7017 CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
| I-7017-G CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| M-7017-G CR | 8-채널 아날로그 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| I-7017F CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (Fast Sampling 버전) (블루 커버) (RoHS) | |
| M-7017F-G CR | 8-채널 아날로그 입력 모듈, DCON 프로토콜 사용 (Fast Sampling 버전) (회색 커버) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
