제품 상세보기
;)
;)
I-7017Z/M-7017Z
- 제품명
- I-7017Z/M-7017Z
- 용도
- 전압 & 전류 입력 (고전압 보호)
- 특성
- 10/20-채널 아날로그 입력 모듈
- 제조사
- ICPDAS(대만)

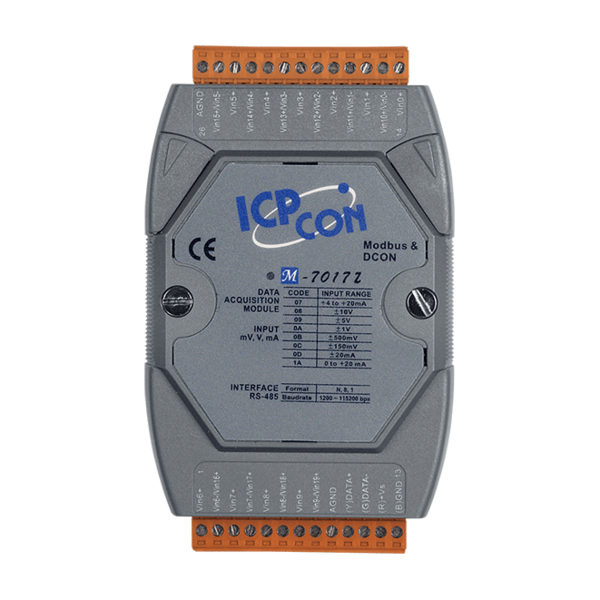

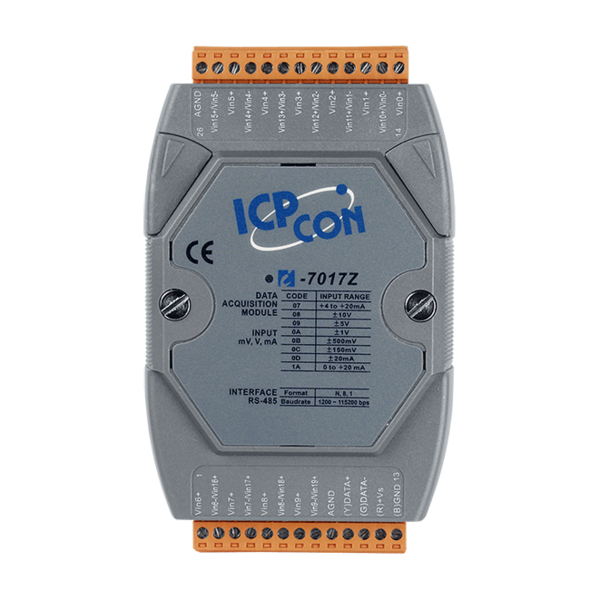

I-7017Z / M-7017Z
10/20-채널 아날로그 입력 모듈
I-7017Z는 10 개의 차동(Differential) 또는 20 개의 단일 종단(Single-ended) 아날로그 입력 채널을 포함하는 아날로그 입력 모듈입니다. 이 모듈은 모든 아날로그 입력 채널에서 프로그래밍 가능한 입력 범위를 제공합니다. 각 아날로그 입력 채널은 개별 입력 범위에 맞게 구성 할 수 있고 240Vrms의 높은 과전압 보호와 110VDC/VAC에서 50mA 과전류 보호를 제공합니다.
전압 및 전류 입력은 점퍼 선택 가능합니다. I-7017Z의 샘플링 속도는 조정 가능하며 고속 또는 일반 모드로 설정할 수 있습니다. 이 모듈은 또한 4 ~ 20mA 입력에 대한 채널당 오픈 와이어 감지 기능을 갖추고 있으며 4KV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다. M-7017Z는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7017Z와 동일합니다.
▪ 10-채널 차동(Differential) 또는 20-채널 단일 종단(Single-ended) 입력
▪ 전압 또는 전류 입력 점퍼로 선택 가능
▪ 240 Vrms 과전압 보호
▪ 고속 모드 및 일반 모드 샘플링 지원
▪ 4kV ESD 및 EFT 보호
▪ 3000 VDC 내부 모듈 절연
▪ 과전류 보호
▪ 개별 채널 구성 가능
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | I-7017Z | M-7017Z |
| 통신 | ||
| 인터페이스 | RS-485 | |
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |
| Format | N, 8, 1 | |
| 전송 속도 | 1200 to 115200 bps | |
| 프로토콜 | DCON | Modbus RTU, DCON |
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |
| I/O LED 표시기 | - | |
| 7-분절 LED 디스플레이 | - | |
| 절연 | ||
| 모듈 내부 절연, Field-to-Logic | 3000 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | |
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | |
| Surge (IEC 61000-4-5) | 전원선 ± 0.5 kV | |
| 전원 | ||
| 역극성 보호 | Yes | |
| 입력 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.3 W | |
| 기구 | ||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |
| 설치 | DIN-Rail or Wall Mounting | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -40 to +85 °C | |
| 습도 | 10 to 95 % RH, Non-condensing | |
| 모델명 | I-7017Z | M-7017Z | |
| 아날로그 입력 | |||
| 채널 | 10/20 | ||
| 배선 | 10 차동(Differential) 또는 20 단일 종단(Single-Ended) 소프프웨어 선택 가능 - Note1 참고 |
||
| 입력 범위 | 전압 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, | |
| 전류 | ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (점퍼 선택 가능) | ||
| 해상도 | 16-bit | ||
| 정확도 | 일반 모드 | ±0.1% of FSR | |
| 고속 모드 | ±0.5% of FSR | ||
| 샘플링 속도 | 일반 모드 | 10 Hz | |
| 고속 모드 | 60 Hz | ||
| 입력 임피던스 | 전압 | 2 MΩ (Differential) | |
| 1 MΩ (Single-ended) | |||
| 전류 | 125 Ω (Differential) | ||
| 공통 전압 보호 | ±200 VDC | ||
| 개별 채널 구성 | Yes | ||
| 과전압 보호 | 240 Vrms | ||
| 과전류 보호 | Yes, 50 mA at 110 VDC | ||
| 가상 채널 to 채널 절연 | Yes, 400 VDC | ||
| 오픈 와이어 감지 | Yes | ||

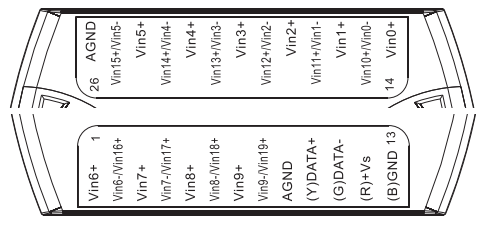

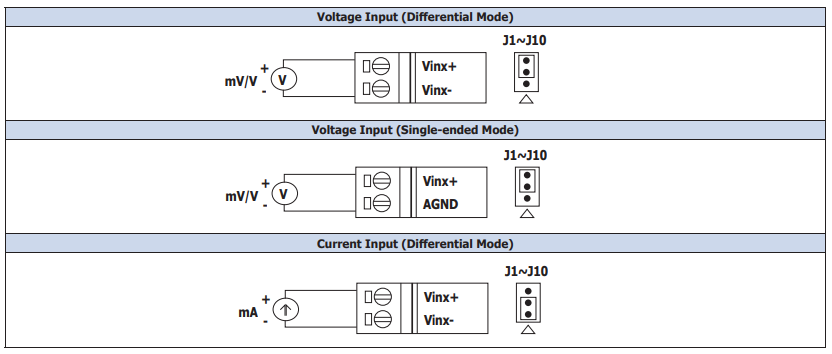

Note 1 :
차동(Differential) 배선은 전압 입력과 전류 입력 모두에 사용할 수 있습니다.
단일 종단(Single-ended) 배선은 전압 입력에만 사용할 수 있습니다.
| I-7017Z CR | 10/20-채널 아날로그 입력(전류 & 전압), 고전압 보호, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
| M-7017Z-G CR | 10/20-채널 아날로그 입력(전류 & 전압), 고전압 보호, DCON & Modbus 프로토콜 사용 (회색 커버) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
