제품 상세보기
;)
;)
;)
;)
;)
;)
;)
;)
I-7041(P)(D)/M-7041(P)(D)
- 제품명
- I-7041(P)(D)/M-7041(P)(D)
- 용도
- 디지털 입력 (Isolation)
- 특성
- 14-채널 디지털 입력 모듈
- 제조사
- ICPDAS(대만)
I-7041(D) / I-7041P(D) / M-7041(D) / M-7041P(D)
14-채널 디지털 입력 모듈
I-7041 및 I-7041P는 디지털 입력을 위한 14 개 채널을 제공하며 각 채널은 포토 커플 절연 기능을 갖추고 있습니다. 또한 배선 연결을 통해 싱크(Sink) 또는 소스(Source) 유형 디지털 입력을 선택할 수 있으며 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
I-7041D 및 I-7041PD에는 DI 채널 상태 모니터링에 사용할 수 있는 14 개의 LED 표시기가 포함되어 있습니다.
4kV ESD 보호 및 3750VDC 내부 모듈 절연이 표준입니다.
M-7041 및 M-7041P의 하드웨어 사양은 I-7041 및 I-7041P와 동일하며 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.
ICPDAS는 산업용 디지털 입력 모듈의 "P"버전을 선택할 것을 권장합니다.
▪ Sink 또는 Source-type 디지털 입력
▪ 포토커플 절연 (Photocouple Isolation)
▪ 모든 채널 16-bit 카운터로 사용
▪ ±4 kV ESD 보호
▪ 3750 VDC 내부 모듈 절연
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ 모든 유형의 On/Off 제어
▪ 산업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
| 모델명 | I-7041 | M-7041 | I-7041P | M-7041P |
| I-7041D | M-7041D | I-7041PD | M-7041PD | |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
| Format | N, 8, 1 | |||
| 전송 속도 | 1200 to 115200 bps | |||
| 프로토콜 | DCON | DCON 및 Modbus/RTU | ||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
| I/O LED 표시기 | - | - | - | - |
| Yes, 14 LED 디지털 입력 표시 |
Yes, 14 LED 디지털 입력 표시 |
Yes, 14 LED 디지털 입력 표시 |
Yes, 14 LED 디지털 입력 표시 |
|
| 7-분절 LED 디스플레이 | - | |||
| 절연 | ||||
| 모듈 내부 절연, Field-to-Logic | 3750 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV, 무작위점 ±8 kV 공기 | |||
| EFT (IEC 61000-4-4) | 전원선 ±2 kV | |||
| Surge (IEC 61000-4-5) | - | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +10 ~ +30 VDC | |||
| 소비 전력 | 0.2 W | 0.2 W | 0.2 W | 0.2 W |
| 1.0 W | 1.0 W | 1.0 W | 1.0 W | |
| 기구 | ||||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | |||
| 설치 | DIN-Rail or Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -40 to +85 °C | |||
| 습도 | 10 to 95 % RH, Non-condensing | |||
| 모델명 | I-7041 | M-7041 | I-7041P | M-7041P | |||
| I-7041D | M-7041D | I-7041PD | M-7041PD | ||||
| 디지털 입력/카운터 | |||||||
| 채널 | 14 | ||||||
| 타입 | Dry Contact | - | |||||
| Wet Contact | Sink/Source | ||||||

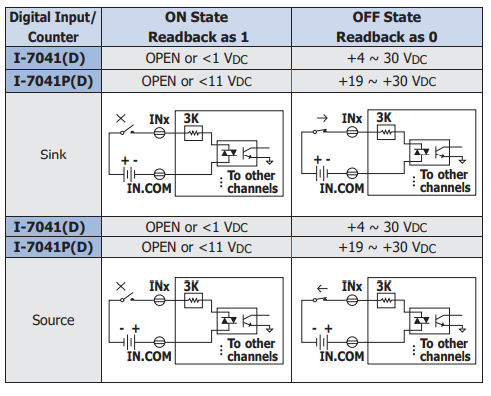

| Wet 접점 | ON 전압 레벨 | 최대 +1 VDC | +4 ~ 30 VDC | 최대 +11 VDC | +19 ~ 30 VDC | ||
| OFF 전압 레벨 | +4 ~ 30 VDC | 최대 +1 VDC | +19 ~ 30 VDC | 최대 +11 VDC | |||
| 카운터 | 최대 Count | 65535 (16-bit) | |||||
| 최대 입력 Fequency | 100 Hz | ||||||
| 최소 Pulse Width | 5 ms | ||||||
| 입력 임피던스 | 3 kΩ | ||||||
| 채널-to-채널 절연 | - | ||||||
| 과전압 보호 | ±35 VDC | ||||||
| I-7041 CR | 14-채널 Isolated 디지털 입력 모듈, DCON 프로토콜 사용 (블루 커버) (RoHS) | |
| I-7041-G CR | 14-채널 Isolated 디지털 입력 모듈, DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| I-7041D- CR | I-7041 with LED 디스플레이 (블루 커버) (RoHS) | |
| I-7041P-G CR | 14-채널 Isolated 디지털 입력 모듈, DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| I-7041PD-G CR | I-7041P with LED 디스플레이 (회색 커버) (RoHS) | |
| M-7041-G CR | 14-채널 Isolated 디지털 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| M-7041P-G CR | 14-채널 Isolated 디지털 입력 모듈, Modbus 및 DCON 프로토콜 사용 (회색 커버) (RoHS) | |
| M-7041D-G CR | M-7041 with LED 디스플레이 (회색 커버) (RoHS) | |
| M-7041PD-G CR | M-7041P with LED 디스플레이 (회색 커버) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
