제품 상세보기
;)
;)
I-7044/I-7044D
- 제품명
- I-7044/I-7044D
- 용도
- 디지털 입출력
- 특성
- 4-채널 DI & 8-채널 DO 모듈
- 제조사
- ICPDAS(대만)

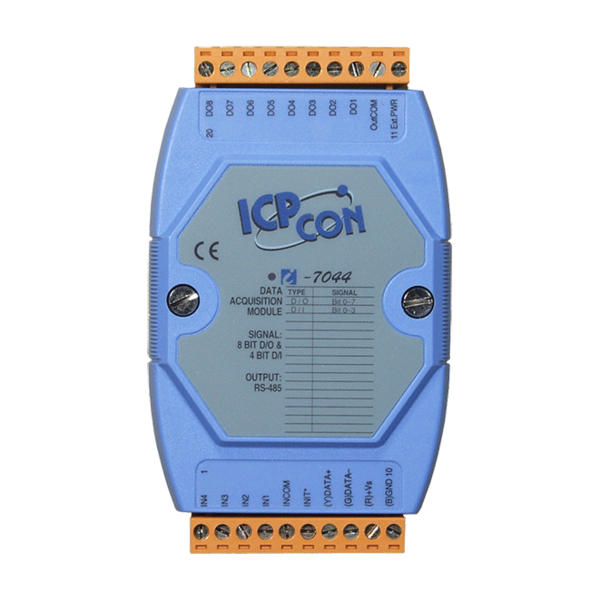

I-7044 / I-7044D
4-채널 디지털 입력 & 8-채널 디지털 출력 모듈
I-7044는 디지털 입력용으로 4개 채널과 디지털 출력용으로 8개 채널을 제공하며 각 채널에는 포토 커플 절연(Photocouple isolation) 기능이 있습니다. I-7044는 오픈 콜렉터를 사용하는 싱크(sink) 유형 출력과 배선 연결을 통한 싱크(sink) 또는 소스(source) 유형 입력을 지원합니다. 모든 입력 채널은 16-bit 카운터로 사용할 수 있습니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있으며, 3750 Vrms 내부 모듈 절연이 표준입니다.

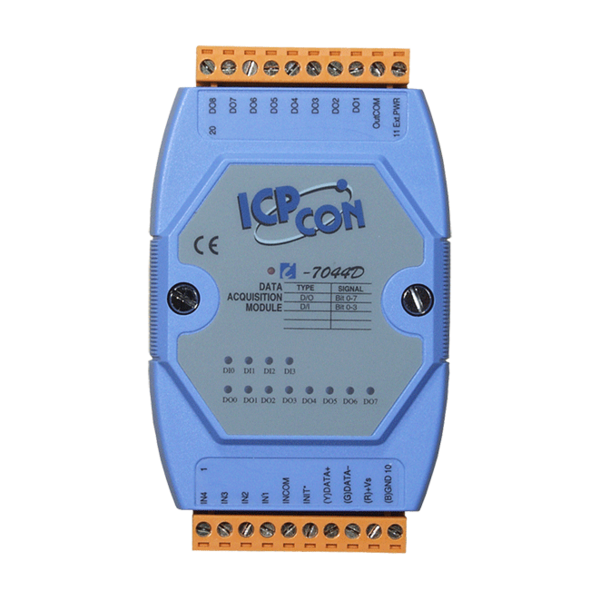

I-7044D에는 DI 및 DO 채널 상태 모니터링을 위한 12개의 LED 표시기가 있습니다.
▪ 8 개의 디지털 출력 및 4 개의 디지털 입력
▪ 오픈 콜렉터(Open Collector) 출력
▪ 포토 커플 절연(Photocouple Isolation)
▪ 디지털 입력 채널은 16-bit 카운터로 사용 가능
▪ 파워-온 값(Power-on Value) 구성 가능
▪ 안전 값(Safe Value) 구성 가능
▪ 3750 Vrms 절연 전압
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
| 모델명 | I-7044 | I-7044D | |
| 통신 | |||
| 인터페이스 | RS-485 | ||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | ||
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | ||
| 전송 속도 | 1200 to 115200 bps | ||
| 프로토콜 | DCON | ||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | ||
| LED 표시기/디스플레이 | |||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | ||
| I/O LED 표시기 | - | Yes | |
| 7-분절 LED 디스플레이 | - | ||
| 절연 | |||
| 모듈 내부 절연, Field-to-Logic | 3750 Vrms | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 터미널 ±2 kV 접점 | ||
| EFT (IEC 61000-4-4) | 전원선 ±2 kV | ||
| Surge (IEC 61000-4-5) | - | ||
| 전원 | |||
| 역극성 보호 | Yes | ||
| 입력 범위 | +10 ~ +30 VDC | ||
| 소비 전력 | 1.0 W | 1.7 W | |
| 기구 | |||
| 치수 | 123 mm x 72 mm x 35 mm (L x W x H) | ||
| 설치 | DIN-Rail or Wall Mounting | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -40 to +85 °C | ||
| 습도 | 10 to 95 % RH, Non-condensing | ||
| 모델명 | I-7044 | I-7044D | |

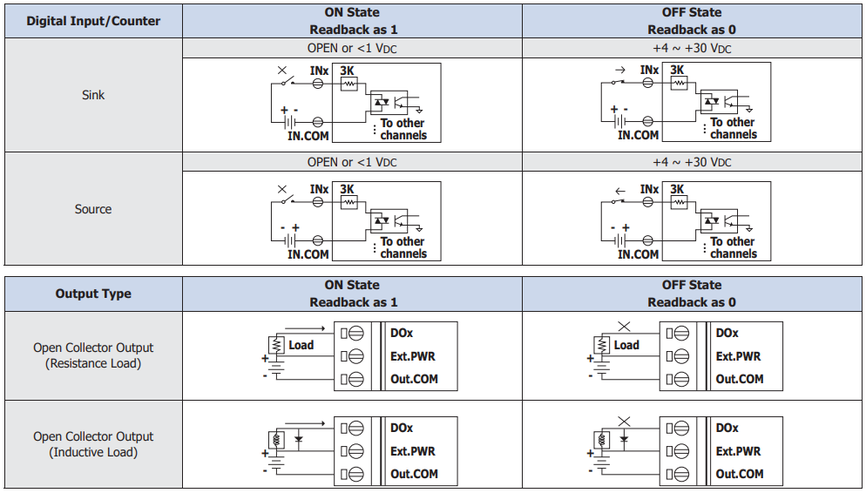

| 디지털 입력/카운터 | |||
| 채널 | 4 | ||
| 타입 | Wet 접점 | Sink/Source | |
| Dry 접점 | - | ||
| Wet 접점 | ON 전압 레벨 | 최대 +1 VDC | |
| OFF 전압 레벨 | +4 ~ 30 VDC | ||
| Dry 접점 | ON 전압 레벨 | - | |
| OFF 전압 레벨 | - | ||
| 카운터 | 최대 카운터 | 65535 (16-bit) | |
| 최대 입력 Frequency | 100 Hz | ||
| 최소 Pulse Width | 5 ms | ||
| 입력 임피던스 | 3 kΩ | ||
| 가상 채널 to 채널 절연 | - | ||
| 과전압 보호 | ±35 VDC | ||
| 디지털 출력 | |||
| 채널 | 8 | ||
| 타입 | Open Collector | ||
| Sink/Source (NPN/PNP) | Sink | ||
| 부하 전압 | +3.5 ~ 30 VDC | ||
| 최대 부하 전류 | 375 mA/채널 | ||
| 과전압 보호 | - | ||
| 과부하 보호 | - | ||
| 파워-온 값(Power-on Value) | Yes, 프로그래머블 | ||
| 안전 값(Save Value) | Yes, 프로그래머블 | ||
| I-7044 CR | 4-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈, DCON 프로토콜 (블루 커버) (RoHS) | |
| I-7044-G CR | 4-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈, DCON 프로토콜 (회색 커버) (RoHS) | |
| I-7044D CR | I-7044 with LED 디스플레이 (블루 Cover) (RoHS) | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
