제품 상세보기
;)
;)
;)
;)
;)
;)
;)
;)
I-7088(D)/M-7088(D)
- 제품명
- I-7088(D)/M-7088(D)
- 용도
- PWM 출력 및 고속 카운터 입력
- 특성
- 8-채널 PWM 출력 및 8-채널 High-speed Counter 모듈
- 제조사
- ICPDAS(대만)
I-7088 / I-7088D / M-7088 / M-7088D
8-채널 PWM 출력 및 8-채널 고속 카운터 입력 모듈
I-7088은 8채널 PWM (Pulse Width Modulation) 출력과 8채널 카운터 입력을 제공하며 강력하고 비용 효율적인 아날로그 제어 시스템을 개발하는데 사용할 수 있습니다.
PWM은 디지털 출력을 사용하여 가변 충격 계수(variable duty cycle) 및 주파수(frequency )로 파형을 생성하는 아날로그 회로를 제어하는 강력한 기술입니다. 모터의 위치 또는 속도, 램프의 밝기, 팬의 속도 등을 제어하는 애플리케이션에서 아날로그 회로를 제어하는데 사용할 수 있습니다.
애플리케이션에 따라 버스트 모드(burst mode) 또는 연속 모드(continuous mode)를 PWM 출력으로 사용할 수 있습니다. 또한 모든 디지털 입력 채널은 최대 1MHz 속도의 고속 카운터로 사용할 수 있습니다.
M-7088은 소프트웨어를 통해 구성 할 수 있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7088과 동일합니다.
I-7088(D)/S 및 M-7088(D)/S는 8채널 PWM (Pulse Width Modulation) 출력 및 8채널 고속 카운터에 대해 부하 전압을 +3.5에서 + 50V로 높일 수 있습니다.
▪ 8 채널 PWM 출력 및 8 채널 카운터 입력
▪ PWM 출력을 위한 버스트 모드(Burst Mode) 및 연속 모드(Continuous Mode)
▪ PWM 출력을 위한 소프트웨어 및 하드웨어 트리거 모드(Trigger Mode)
▪ 개별 및 동기식 PWM 출력
▪ 고속 카운터
▪ 4 kV ESD 및 EFT 보호
▪ 듀얼 워치독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C

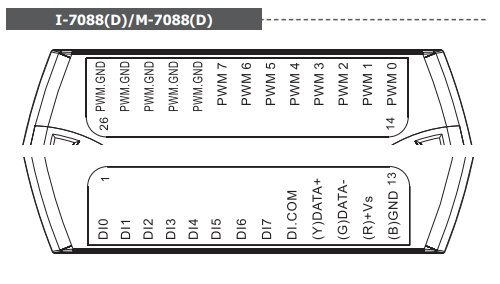

| 모델명 | I-7088 | I-7088D | I-7088/S | I-7088D/S |
| M-7088 | M-7088D | M-7088/S | M-7088D/S | |
| 통신 | ||||
| 인터페이스 | RS-485 | |||
| Bias 저항 | No (일반적으로 RS-485 Master에서 제공합니다. 또는 tM-SG4 또는 SG-785를 추가하십시오.) | |||
| Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) | |||
| 전송 속도 | 1200 to 115200 bps | |||
| 프로토콜 | DCON | |||
| Modbus RTU, DCON | ||||
| 듀얼 워치독 | Yes, 모듈 (1.6초) , 통신 (프로그래머블) | |||
| LED 표시기/디스플레이 | ||||
| 시스템 LED 표시기 | Yes, 전원/통신 표시기 LED 1개 | |||
| I/O LED 표시기 | 7-분절 | |||
| 7-분절 LED 디스플레이 | - | Yes | - | Yes |
| 절연 | ||||
| 모듈 내부 절연, Field-to-Logic | 2500 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | 각 터미널 ±4 kV 접점 | |||
| EFT (IEC 61000-4-4) | 전원선 ±4 kV | |||
| Surge (IEC 61000-4-5) | - | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +10 ~ +30 VDC | |||
| 소비 전력 | 2.9 W | 3.4 W | 2.9 W | 3.4 W |
| 기구 | ||||
| 치수 | 123 mm x 72 mm x 35 mm (L x W x H) | |||
| 설치 | DIN-Rail or Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -40 to +85 °C | |||
| 습도 | 10 to 95 % RH, Non-condensing | |||
| 모델명 | I-7088 | I-7088D | I-7088/S | I-7088D/S | |||
| M-7088 | M-7088D | M-7088/S | M-7088D/S | ||||
| 카운터 입력 | |||||||
| 채널 | 8 | ||||||
| 접점 | Wet | ||||||
| Sink/Source (NPN/PNP) | Sink | ||||||
| ON 전압 레벨 | +3.5 ~ +5 VDC | +3.5 ~ +50 VDC | |||||
| OFF 전압 레벨 | 최대 +1 VDC | 최대 +1 VDC | |||||
| 프로그래머블 필터 | - | ||||||
| 프로그래머블 전압 | - | ||||||
| 카운터 Bit | 32-bit | ||||||
| 카운터 Mode | Up | ||||||
| Encoder Mode | - | ||||||
| Frequency Mode | - | ||||||
| 가상 배터리 백업 | Yes | ||||||
| Frequency 정확도 | - | ||||||
| 최대 속도 | 1 MHz | ||||||
| PWM 출력 | |||||||
| 채널 | 8 | ||||||
| 유형 | PWM, TTL | ||||||
| Sink/Source (NPN/PNP) | Sink | ||||||
| 부하 전압 | +5 VDC | +5 ~ +50 VDC | |||||
| 최대 부하 전류 | Sink | +5 VDC @ 10 mA/채널 | +50 VDC @ 200 mA/채널 | ||||
| Source | +5 VDC @ 1 mA/채널 | - | |||||
| PWM | Frequency | 1 Hz ~ 500 KHz | |||||
| Duty Cycle | 0.1 to 99.9% | ||||||
| Mode | Burst, Continuous | ||||||
| Burst Count | 1 to 65535 | ||||||
| Trigger Start | Hardware 또는 Software | ||||||
| Power-on Value | - | ||||||
| Safe Value | - | ||||||
| I-7088-G CR | 8-채널 PWM 출력 및 8-채널 고속 카운터 모듈, DCON 프로토콜 (Gray Cover) (RoHS) | |
| I-7088D-G CR | I-7088 with LED 디스플레이 (회색 커버) (RoSH) | |
| M-7088-G CR | 8-채널 PWM 출력 및 8-채널 고속 카운터 모듈, DCON 및 Modbus 프로토콜 (회색 커버) (RoHS) | |
| M-7088D-G CR | M-7088 with LED 디스플레이 (회색 커버) (RoSH) | |
| I-7088-G/S CR | I-7088 with DN-8P8C-CA External Board (회색 커버) (RoSH) | |
| I-7088D-G/S CR | I-7088D with DN-8P8C-CA External Board (회색 커버) (RoSH) | |
| M-7088-G/S CR | M-7088 with DN-8P8C-CA External Board (회색 커버) (RoSH) | |
| M-7088D-G/S CR | M-7088D with DN-8P8C-CA External Board (회색 커버) (RoSH) | |
| DN-8P8C-CA CR | 8 채널 디지털 출력 및 8 채널 카운터 입력 보드, 2 개의 CA-090910-A 케이블 및 2 개의 CA-3813 커넥터를 포함 | |
| CA-090910-A | I/M-7088 커넥터용 9-핀 암 D-sub 케이블, 1m | |
| CA-3813 | 13-핀, 3.81mm 피치 또는 14-핀, 3.5mm 피치용 커넥터 케이스 | |
| tM-7520U CR | RS-232 to RS-485 컨버터 (RoHS) | |
| tM-7561 CR | USB to RS-485 컨버터 (RoHS) | |
| tM-SG4 CR | RS-485 Bias 및 종단 저항 모듈 (RoHS) | |
| I-7514U CR | 4-채널 RS-485 Hub (RoHS) | |
| SG-770 CR | 7-채널 Differential 또는 14-채널 Single-ended Surge Protector (RoHS) | |
