제품 상세보기
;)
;)

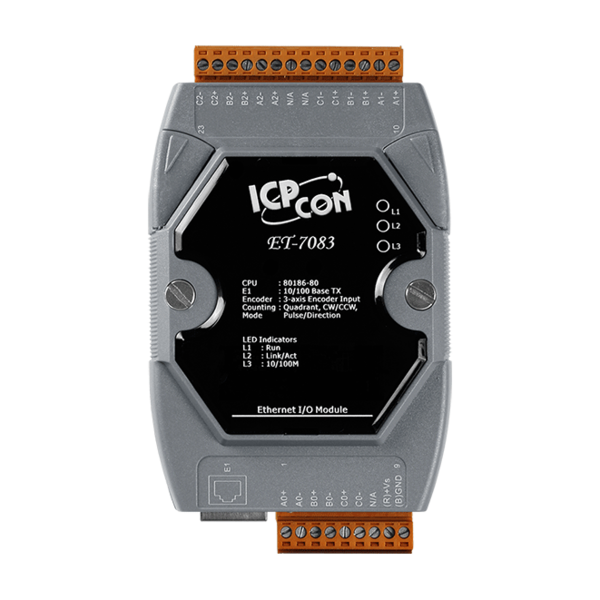

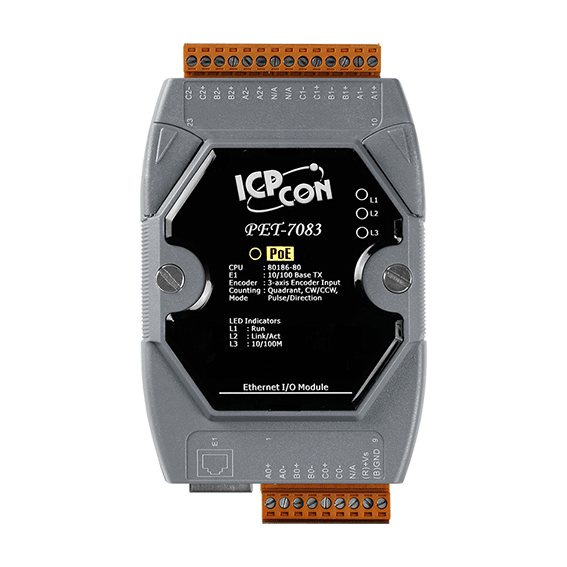

ET-7083/PET-7083
- 제품명
- ET-7083/PET-7083
- 용도
- Encoder/Counter 입력
- 특성
- 3-채널 Encoder/Counter 모듈
- 제조사
- ICPDAS(대만)
ET-7083 / PET-7083 / ET-7283 / PET-7283
Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력
ET-7083 / PET-7083 / ET-7283 / PET-7283은 3 축 고속 엔코더 / 카운터 모듈입니다.
각 축은 Quadrant, Pulse/Direction 또는 CW/CCW 카운팅 모드에 대해 개별적으로 구성 될 수 있습니다.
Quadrant 카운팅 모드의 최대 입력 속도는 1MHz이고, Pulse/Direction,CW/CCW 카운팅 모드는 4MHz입니다.
인코더/카운터 모듈에는 전원이 꺼진 후에도 카운터 값을 유지하기 위해 FRAM이 장착되어 있습니다. FRAM은 전원이 꺼진 후에도 기록 된 데이터를 저장할 수 있는 비 휘발성 메모리입니다. 데이터 보존 기간은 10 년입니다. 기능은 활성화 또는 비활성화로 구성 할 수 있습니다.
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology : ET-7283 / PET-7283
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ Built-in I/O
□ 3-Axis 32-bit encoder/counter 입력
□ Quadrant 모드 : 최대 1MHz
□ CW/CCW, Pulse/Direction 모드 : 최대 4MHz
□ 10 년간 카운터 값 보유
| 모델명 | ET-7083 | PET-7083 | ET-7283 | PET-7283 |
| Software 및 통신 | ||||
| Built-in Web Server | Yes | |||
| Web HMI | Yes | |||
| I/O Pair Connection | Yes | |||
| Ethernet Port | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | ||
| PoE | - | Yes | - | Yes |
| 프로토콜 | Modbus TCP, Modbus UDP | |||
| 보안 | ID, Password and IP Filter | |||
| 듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |||
| LED 표시기/디스플레이 | ||||
| L1 (System Running) | Yes | |||
| L2 (Ethernet Link/Act) | Yes | |||
| L3 ( DI/DO status) | - | Yes | ||
| PoE Power | - | Yes | - | Yes |
| 절연 (2-Way Isolation) | ||||
| Ethernet | 1500 VDC | - | 1500 VDC | - |
| I/O | 2500 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |||
| EFT (IEC 61000-4-4) | ±2 kV for Power Line | ±4 kV for Power Line | ||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
| PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 |
- |
Yes,
|
| 소비 전력 | 최대 2.7 W | 최대 2.7 W | 최대 W | 최대 W |
| 기구 | ||||
| 치수 (L x W x H) | 123 mm x 72 mm x 35 mm | 120 mm x 76 mm x 38 mm | ||
| 설치 | DIN-Rail or Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | ET-7083 | PET-7083 | ET-7283 | PET-7283 |
| Encoder/Counter 입력 | ||||
| 채널 | 3 | |||
| 카운팅 모드 | Quadrant | |||
| CW/CCW | ||||
| Pulse/Direction | ||||
| 최소 카운트 | 32-bit | |||
| 최소 카운팅 속도 | Quadrant mode: 1 MHz | |||
| CW/CCW mode: 4 MHz | ||||
| Pulse/Direction mode: 4 MHz | ||||
| 카운트 값 유지 | Yes, for 10 years | |||
| 카운터 사전 설정 값 | 프로그래머블 | |||

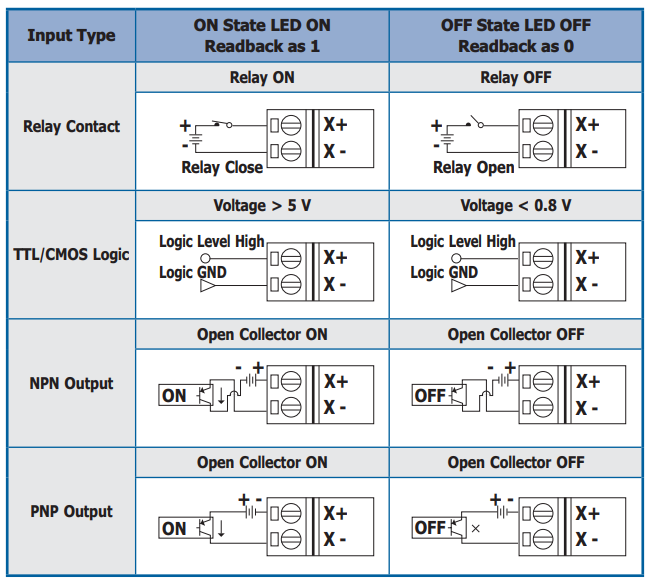

| 입력 신호 레벨 | 5 VDC | |||
| 12 VDC with 1k ohm external resistor (1/2 W) | ||||
| 24 VDC with 2k ohm external resistor (1/2 W) | ||||
| 모듈 내 절연, Field to Logic | 2500 Vrms | |||
| 안전 값 (Safe Value) | Yes, 프로그래머블 | |||
| ET-7083 CR | Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) | |||
| PET-7083 CR | PoE Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) | |||
| ET-7283 CR | 2-포트 Ethernet 스위치 Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) | |||
| PET-7283 CR | 2-포트 Ethernet 스위치 PoE Ethernet I/O 모듈 with 3-채널 Encoder/Counter 입력 (RoHS) | |||
