제품 상세보기
;)
;)
ET-7284/PET-7284
- 제품명
- ET-7284/PET-7284
- 용도
- Counter/Frequency/Encoder 입력
- 특성
- 4/8-채널 Counter/Frequency/Encoder 입력 , 6-채널 D/O 모듈, 2-포트 Ethernet Switch
- 제조사
- ICPDAS(대만)

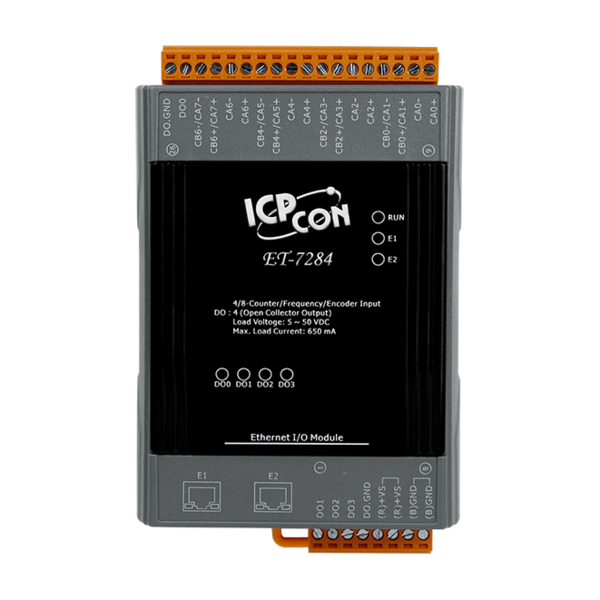

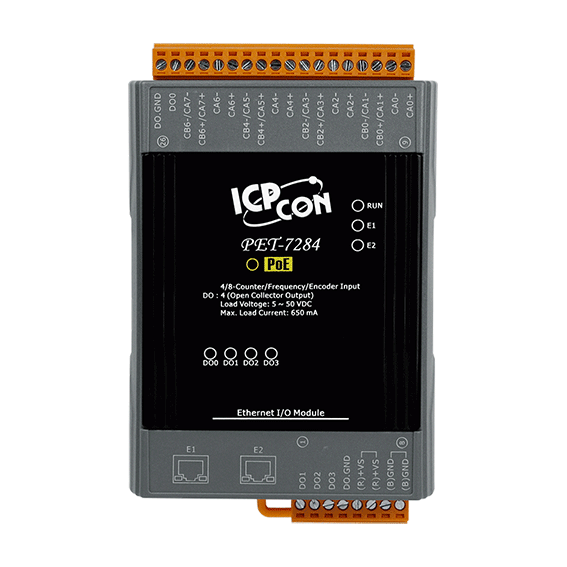

ET-7284 / PET-7284
2-포트 Ethernet I/O 모듈 with 4/8-채널 Counter/Frequency/Encoder 입력, 4-채널 디지털 출력
ET-7284 / PET-7284는 32-bit 고속 카운터/주파수/인코더 입력 및 다양한 입력 모드 옵션을 제공하는 4 채널 디지털 출력 모듈입니다. "Up Counter", "Frequency Input", "Up/Down Counter", "Direct/Pulse Counter"및 "A/B Phase Counter"가 포함되어 있습니다. 8개 채널에 대해 개별적으로 모드를 구성 할 수 있습니다. 예를 들어, 일부 채널은 "Up Counter"모드로 설정하고 다른 채널은 "Frequency", "Up/Down Counter" 또는 "Encoder input" 모드로 개별적으로 설정할 수 있습니다.
내장형으로 프로그래밍 가능한 저역 통과 필터(low pass filter)를 사용하여 고/저 펄스(high/low pulse)의 폭이 저역 통과 필터(low pass filter)의 최소 고/저((high/low pulse) 폭보다 좁은 노이즈를 제거 할 수 있습니다.
ET-7284/PET-7284 모듈에는 카운터 값을 유지하기 위해 FRAM 메모리가 장착되어 있습니다. FRAM은 모듈의 전원이 꺼진 후에도 기록 된 데이터를 저장하는데 사용할 수있는 비 휘발성 메모리 유형입니다. 이 저장 기능은 활성화 또는 비활성화 할 수 있으며 데이터는 최대 10년 동안 보관할 수 있습니다.
▪ 내장 웹 서버 (Built-in Web Server)
▪ 웹 HMI
▪ Modbus TCP 및 Modbus UDP 프로토콜 모두 지원
▪ 통신 보안
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ I/O 쌍 연결
▪ Built-in I/O
□ Counter/Frequency/Encoder 입력 : 4/8 채널
□ 디지털 출력 : 4 채널
| 모델명 | ET-7284 | PET-7284 | ||
| Software 및 통신 | ||||
| Built-in Web Server | Yes | |||
| Web HMI | Yes | |||
| I/O Pair Connection | Yes | |||
| Ethernet Port | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | |||
| PoE | - | Yes | ||
| 프로토콜 | Modbus TCP, Modbus UDP | |||
| 보안 | ID, Password and IP Filter | |||
| 듀얼 워치독 | Yes, 모듈 (0.8초) , 통신 (프로그래머블) | |||
| LED 표시기/디스플레이 | ||||
| L1 (System Running) | Yes | |||
| L2 (Ethernet Link/Act) | Yes | |||
| L3 ( DI/DO status) | Yes | |||
| PoE Power | - | Yes | ||
| 절연 (2-Way Isolation) | ||||
| Ethernet | 1500 VDC | - | ||
| I/O | 2500 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal 및 ±8 kV Air for Random Point | |||
| EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
| Surge (IEC 61000-4-5) | ±2 kV for Power Line | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 터미널 블록에서 전원 공급 | 12 ~ 48 VDC | |||
| PoE 에서 전원 공급 | - | Yes, IEEE 802.3af, Class1 | ||
| 소비 전력 | 최대 4.2 W | 최대 4.4 W | ||
| 기구 | ||||
| 치수 (L x W x H) | 120 mm x 76 mm x 38 mm | |||
| 설치 | DIN-Rail or Wall Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | ET-7284 | PET-7284 | |||

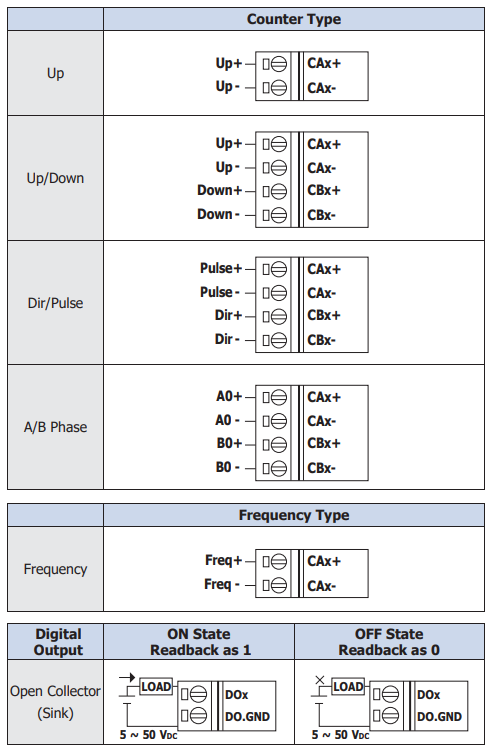

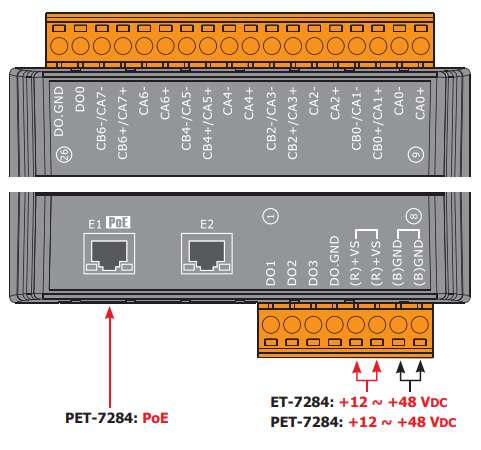

| Counter/Frequency/Encoder 입력 | |||||
| 채널 | 4-채널 Up/Down Counter (CW/CCW) 4-채널 Dir/Pulse Counter (Bi-directional) 4-채널 A/B Phase (Quadrant Counting) 8-채널 Up Counter 8-채널 Frequency |
||||
| 접점 | Wet Contact | ||||
| Sink/Source (NPN/PNP) | Sink | ||||
| 타입 | Counter, Frequency 또는 Encoder | ||||
| Counter/Encoder bits | 32-bit (4,294,967,295) | ||||
| On 전압 레벨 | +3.5 VDC ~ +30 VDC | ||||
| Off 전압 레벨 | 최대 +1 VDC | ||||
| 프로그래밍 가능한 로우 패스 필터(Low Pass Filter) | 1 ~ 32767 μs | ||||
| 개별 채널 구성 | Yes | ||||
| 최대 속도 | 3.5 VDC ~ 10 VDC: 200 kHz 10 VDC ~ 30 VDC: 150 kHz |
||||
| Frequency 정확도 | 1 Hz ~ 200 kHz: ±0.025% of Input Frequency (Note1) | ||||
| 카운터 값 유지 | +70 VDC | ||||
| 디지털 출력 | |||||
| 채널 | 4 | ||||
| 타입 | Isolated Open Collector | ||||
| Sink/Source (NPN/PNP) | Sink | ||||
| 부하 전류 | 650 mA/채널 | ||||
| 과전압 보호 | 60 VDC | ||||
| 과부하 보호 | 1.4 A | ||||
| 단락 회로 보호 | Yes | ||||
| 파워-온 값 (Power-on Value) | Yes, 프로그래머블 | ||||
| 안전 값 (Safe Value) | Yes, 프로그래머블 | ||||
Note 1 :
| Frequency 범위 | Frequency Error (typical) | ||||
| 1 Hz ~ 10 Hz | 0.01 Hz | ||||
| 10 Hz ~ 10 KHz | 0.5 Hz | ||||
| 10 KHz ~ 100 KHz | 15 Hz | ||||
| 100 KHz ~ 200 KHz | 30 Hz | ||||
| ET-7284 CR | 2-포트 Ethernet I/O 모듈 with 4/8-채널 Counter/Frequency/Encoder 입력 및 4-채널 디지털 출력 (RoHS) | |||
| PET-7284 CR | 2-포트 PoE Ethernet I/O 모듈 with 4/8-채널 Counter/Frequency/Encoder 입력 및 4-채널 디지털 출력 (RoHS) | |||
