ET-2268
- 제품명
- ET-2268
- 용도
- 신호 릴레이 출력(Form A, Form C)
- 특성
- 4-채널 Form A & 4-채널 FormC 신호 릴레이 출력 모듈, 2-포트 Ethernet Switch
- 제조사
- ICPDAS(대만)

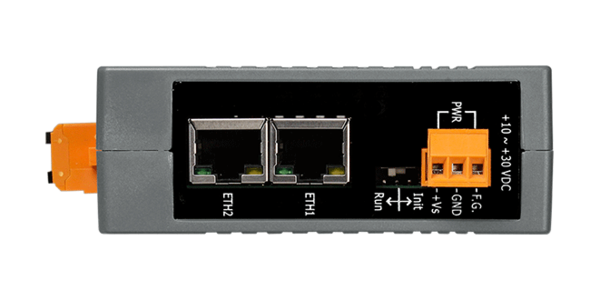

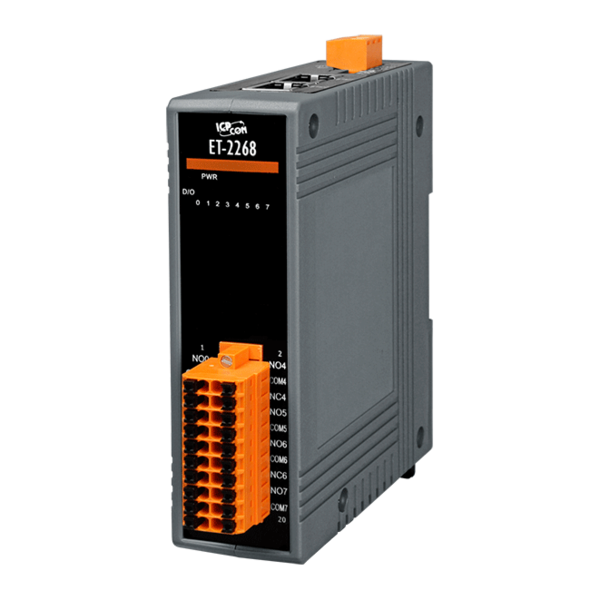

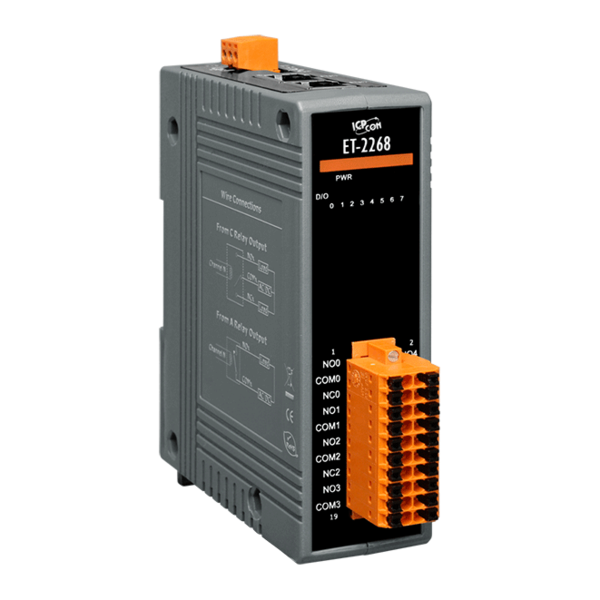

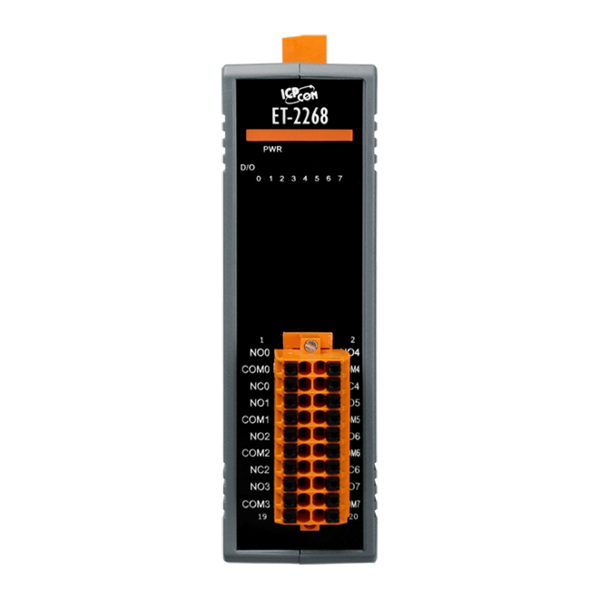

ET-2268
2-포트 Ethernet I/O 모듈 with 4-채널 Form A & 4-채널 Form C 신호 릴레이 출력
다양한 디지털 I/O 기능을 제공하는 ET-2268 모듈은 IP 기반 이더넷 I/O 모니터링 및 제어 모듈입니다.
모듈은 Modbus TCP/UDP 프로토콜을 사용하여 10/100 M 이더넷 네트워크를 통해 원격으로 제어 할 수 있습니다.
Modbus는 업계에서 사실상의 표준 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 일반적으로 사용 가능한 수단입니다. 따라서 ET-2268 모듈은 HMI, SCADA, PLC 및 기타 소프트웨어 시스템과 완벽하게 통합됩니다.
ET-2268은 4개의 Form A 신호 릴레이 출력 및 4개의 Form C 신호 릴레이 출력을 제공합니다.
2개의 이더넷 포트가 있는 ET-2268은 데이지 체인 연결을 허용하여 장치 위치의 유연성을 허용하고 설치를 용이하게 하며 인프라 비용을 낮춥니다.
이 모듈에는 릴레이 출력 상태를 모니터링하는데 사용할 수 있는 8개의 LED 표시기가 포함되어 있으며 전원 켜기 및 안전한 디지털 출력 값을 구성 할 수 있는 옵션이 제공됩니다.
8kV ESD 보호, 4kV EFT 보호, 3kV 서지 보호 기능을 갖추고 있어서 산업 환경에서 노이즈 보호 기능을 향상시킵니다. ET-2268은 작은 신호 스위칭에 이상적인 솔루션입니다.
이 모듈은 이더넷을 통해 DI to DO 쌍 연결을 생성하는데 사용할 수 있습니다. 구성 후 ET-2268 모듈은 로컬 DI 채널의 상태를 폴링 한 다음 Modbus/TCP 프로토콜을 사용하여 원격 DO 장치에 지속적으로 쓸 수 있습니다.
산업 상황에서 쉽고 견고한 배선을위한 탈착식 터미널 블록 커넥터가 장착되어 있으며, 효율적인 네트워크 트래 피킹을 처리하기위한 강력한 32-bit ARM MCU가 있습니다.
.
▪ 내장 웹 서버 (Built-in Web Server)
▪ Modbus TCP/UDP 프로토콜 지원
▪ 효율적인 네트워크 트래픽을 처리하는 강력한 32-bit MCU
▪ 2-포트 이더넷 스위치(LAN Bypass) : 데이지 체인 배선(Daisy-Chain Wiring)용
▪ 듀얼 워치 독
▪ I/O Pair Connection (Push and Polling)
▪ 이더넷을 통한 간편한 펌웨어 업데이트
▪ I/O 상태를 나타내는 LED 디스플레이
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
▪ Built-in I/O Power Relay 출력 채널
□ 4 Form A 신호 릴레이 출력 채널
□ 4 Form C 신호 릴레이 출력 채널

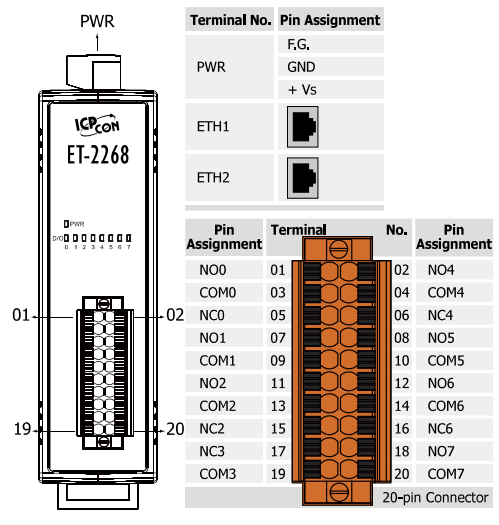

| 모델명 | ET-2268 | |||
| System 및 통신 | ||||
| CPU | 32-bit ARM | |||
| Ethernet Port | 2 x RJ-45, 10/100 Base-TX, Swtich Ports | |||
| 프로토콜 | Modbus TCP, Modbus UDP | |||
| 보안 | Password and IP Filter | |||
| I/O Pair Connection | Yes (Push, Polling) | |||
| 듀얼 워치독 | Yes, 모듈 & 통신 (구성 가능) | |||
| LAN Bypass | Yes | |||
| LED 표시기/디스플레이 | ||||
| System Running | Yes | |||
| Ethernet Link/Act | Yes | |||
| DI/DO 상태 | Yes | |||
| 절연 (2-Way Isolation) | ||||
| Ethernet | 1500 VDC | |||
| I/O | 3000 VDC | |||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±8 kV Contact for Each Terminal | |||
| ±16 kV Air for Random Point | ||||
| EFT (IEC 61000-4-4) | ±4 kV for Power Line | |||
| Surge (IEC 61000-4-5) | ±3 kV for Power Line | |||
| 전원 | ||||
| 역극성 보호 | Yes | |||
| 터미널 블록에서 전원 공급 | +10 ~ +30 VDC | |||
| 소비 전력 | 2.9 W (최대) | |||
| 기구 | ||||
| 치수 (L x W x H) | 127 mm x 33 mm x 99 mm | |||
| 설치 | DIN-Rail | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | ET-2268 | ||||
| 릴레이 출력 | |||||
| 채널 | 8 (Form A x 4, Form C x 4) | ||||
| 릴레이 타입 | Signal Relay | ||||
| Form A | Contact Rating | 2 A @ 30 VDC 0.24 A @ 220 VDC 0.25 A @ 250 VAC |
|||
| 최소 접점 부하 | 10 mA @ 20 mV | ||||
| 접점 재질 | 은 니켈(Siler Nickel), 금 도금(Gold-covered) | ||||
| 작동 시간 | 3 ms (Typical) | ||||
| 복구 시간 | 4 ms (Typical) | ||||
| 기계적 내구성 | 108 ops. | ||||
| 전기적 내구성 | 2 × 105 ops. | ||||
| Form C | Contact Rating | 2 A @ 30 VDC 0.24 A @ 220 VDC 0.25 A @ 250 VAC |
|||
| 최소 접점 부하 | 10 mA @ 20 mV | ||||
| 접점 재질 | 은 니켈(Siler Nickel), 금 도금(Gold-covered) | ||||
| 작동 시간 | 3 ms (Typical) | ||||
| 복구 시간 | 4 ms (Typical) | ||||
| 기계적 내구성 | 108 ops. | ||||
| 전기적 내구성 | 2 × 105 ops. | ||||
| 서지 강도 | 10 mA @ 5 V | ||||
| 파워-온 값(Power-on Value) | Yes, 구성 가능 | ||||
| 안전 값(Safe Value) | Yes, 구성 가능 | ||||

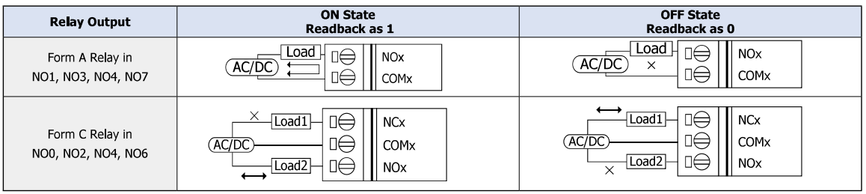

Note :
유도 부하가 릴레이에 연결되면 부하에 저장된 에너지로 인해 릴레이가 작동 할 때 큰 역기전력이 발생할 수 있습니다. 이러한 플라이 백 전압은 릴레이 접점을 심각하게 손상시키고 릴레이 수명을 크게 단축시킬 수 있습니다.

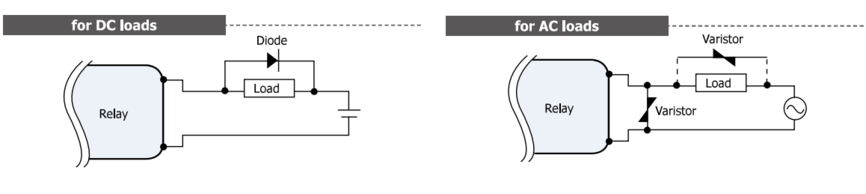

DC 부하용 플라이 백 다이오드(flyback diode) 또는 AC 부하용 금속 산화물 배리스터(metal oxide varistor)를 설치하여 유도성 부하에서 이러한 플라이 백 전압을 제한하십시오.
| ET-2268 CR | 2-포트 Ethernet I/O 모듈 with 4-채널 Form A 신호 릴레이 출력 & 4-채널 Form C 신호 릴레이 출력 (RoHS) | |||
