DCON 기반 I/O 확장 장치
- 제품명
- DCON 기반 I/O 확장 장치
- 용도
- I/O 확장 장치 (RS-232/485 인터페이스)
- 특성
- DCON 기반
- 제조사
- ICPDAS(대만)

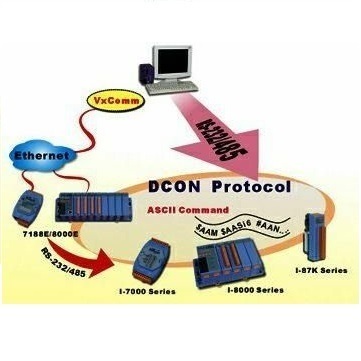

DCON 프로토콜은 I-7000/8000/87K 시리즈 I/O 모듈용으로써 요청(request)/응답(reply) 통신 프로토콜입니다.
$ AAN, $ AASi6, #AAN, .. 등과 같은 간단한 ASCII 형식 프로토콜을 정의합니다.
|
시리얼 I/O 확장 장치(Serial I/O Expansion Unit)
DCON 프로토콜은 매우 간단하고 사용하기 쉬운 ASCII 기반 프로토콜입니다. 이는 마스터(Master)-슬레이브(Slave) 또는 질문(Query)-응답(Response) 분산 I/O 애플리케이션에 적합합니다. 장치에는 DCON 펌웨어가 사전 설치되어 있습니다. 따라서 PC, HMI 또는 PLC는 DCON 프로토콜을 사용하여 RS-232/485 또는 이더넷 인터페이스를 통해 장치의 I/O 모듈과 통신 할 수 있습니다. |
||||||||
| 모델명 | CPU | SRAM | Flash | EEPROM | Ethernet 포트 |
RS-232/ RS-485 |
I/O 슬롯 | |
|---|---|---|---|---|---|---|---|---|
| I-8410 | 80188 or compatible, 8-bit and 40 MHz | 256 KB | 256 KB | 2 KB | - | 3 | 4 | |
| I-8810 | 8 | |||||||
|

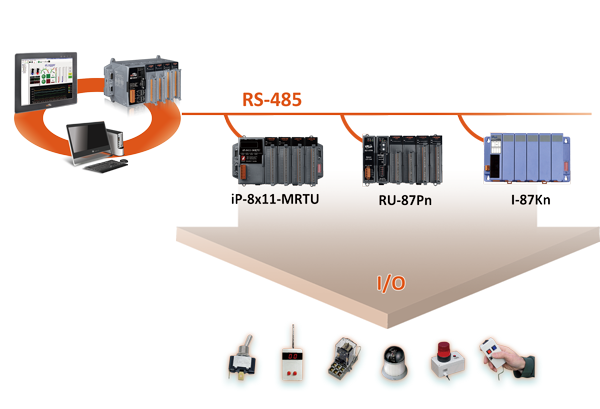

원격 지능형 RS-485 I/O 확장 장치(Remote Intelligent RS-485 I/O Expansion Unit)
RU-87Pn 시리즈는 산업용 모니터링 및 제어 애플리케이션을 위해 RS-485를 통해 I-87K 시리즈 I/O 모듈을 확장하는 데 사용되는 원격 지능형 RS-485 I/O 확장 장치입니다 |
|||||
| 모델명 | 자동 구성 (Auto Configuration) |
Hot Swap | RS-485 | 최대 전송 속도 (Max. Baud Rate) |
I/O 슬롯 |
|---|---|---|---|---|---|
| RU-87P1 | Yes | Yes | 1 | 115200 bps | 1 |
| RU-87P2 | 2 | ||||
| RU-87P4 | 4 | ||||
| RU-87P8 | 8 | ||||
|
RS-485 I/O Expansion Unit
이 장치에는 하나의 전원 모듈, 하나의 RS-485 인터페이스 및 여러 I/O 슬롯만 장착되었습니다. RS-485 인터페이스를 통해 I/O 모듈을 확장하는 데 사용됩니다. I-87K 및 m-87K 시리즈 I/O 모듈만 장치에 연결할 수 있습니다. |
||||||||
| 모델명 | RS-485 인터페이스 | I/O Expansion Slot | ||||||
|---|---|---|---|---|---|---|---|---|
| 전송속도 (Baud Rate) |
거리 (Distance) |
절연 (Isolation) |
통신 프로토콜 (Communication Protocol) |
자동 구성 (Auto Configuration) |
Hot Swap | 슬롯 갯수 (Slot Number) |
||
| I-87K4 | 최대 115200 bps | 최대 1.2 km (4000 ft.) | 3000 VDC | DCON 프로토콜 (ASCII Format) | - | - | 4 | |
| I-87K5 | 5 | |||||||
| I-87K8 | 8 | |||||||
| I-87K9 | 9 | |||||||
