DCON 기반 I/O 확장 장치
- 제품명
- DCON 기반 I/O 확장 장치
- 용도
- I/O 확장 장치 (RS-232/485 or Ethernet 인터페이스)
- 특성
- DCON 기반
- 제조사
- ICPDAS(대만)

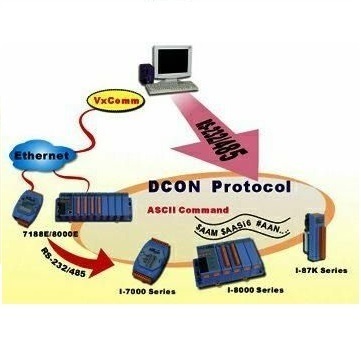

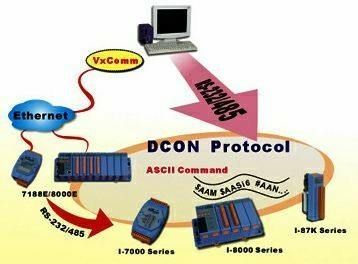

DCON 프로토콜은 I-7000/8000/87K 시리즈 I/O 모듈용으로써 요청(request)/응답(reply) 통신 프로토콜입니다.
$ AAN, $ AASi6, #AAN, .. 등과 같은 간단한 ASCII 형식 프로토콜을 정의합니다.
|
이더넷 I/O 확장 장치(Ethernet I/O Expansion Unit)
DCON 프로토콜은 매우 간단하고 사용하기 쉬운 ASCII 기반 프로토콜입니다. 이는 마스터(Master)-슬레이즈(Slave) 또는 요청(query)-응답(response) 분산 I/O 애플리케이션에 적합합니다. 장치에는 DCON 펌웨어가 사전에 설치되어 있습니다. 따라서 PC, HMI 또는 PLC는 DCON 프로토콜을 사용하여 RS-232/485 또는 Ethernet 인터페이스를 통해 장치의 I/O 모듈과 통신 할 수 있습니다. |
||||||||
| 모델명 | CPU | SRAM | Flash | EEPROM | Ethernet 포트 |
RS-232/ RS-485 |
I/O 슬롯 | |
|---|---|---|---|---|---|---|---|---|
| I-8430 | 80188 or compatible, 8-bit and 40 MHz | 512 KB | 512 KB | 2 KB | 1 | 2 | 4 | |
| I-8830 | 8 | |||||||
| I-8KE4 | 80186 or compatible, 16-bit and 80 MHz | 1 | 4 | |||||
| I-8KE8 | 8 | |||||||
|
지능형 이더넷 I/O 확장 장치(Intelligent Ethernet I/O Expansion Unit)
ET-87Pn 시리즈는 산업용 모니터링 및 제어 애플리케이션을 위해 이더넷을 통해 I-87K 시리즈 I/O 모듈을 확장하는 원격 지능형 이더넷 I/O 확장 장치(remote intelligent ethernet I/O expansion unit)입니다. 데이지 체인 토폴로지를 형성하기 위해 2 개의 이더넷 스위치 포트를 제공합니다. 데이지 체인(daisy-chain) 기능을 통해 ET-87Pn은 서로 또는 다른 이더넷 장치에 시리얼로 연결할 수 있습니다. 이 기능을 사용하면 케이블 링을 쉽게 단순화하고 설치 공간을 절약 할 수 있습니다. |
|||||
| 모델명 | 자동 구성 | Hot Swap | Ethernet 포트 | 최대 전송 속도 (Max. Baud Rate) |
I/O 슬롯 |
|---|---|---|---|---|---|
| ET-87P4 | Yes | Yes | 2, 10/100Base-TX (Note) | 115200 bps | 4 |
| ET-87P8 | 8 | ||||
참고 : 두 개의 이더넷 포트(LAN1 및 LAN2)는 브리지로 연결되어 있으며 네트워크 스위치처럼 작동합니다. 공통 IP 주소 및 서브넷 마스크(subnet mask)가 있습니다.
