제품 상세보기
;)
;)
;)
;)
U-7526M
- 제품명
- U-7526M
- 용도
- OPC UA I/O 모듈 (2-포트 Ethernet Switch)
- 특성
- 2-채널 DI, 2-채널 DO, 6-채널 AI, 2-채널 AO
- 제조사
- ICPDAS(대만)

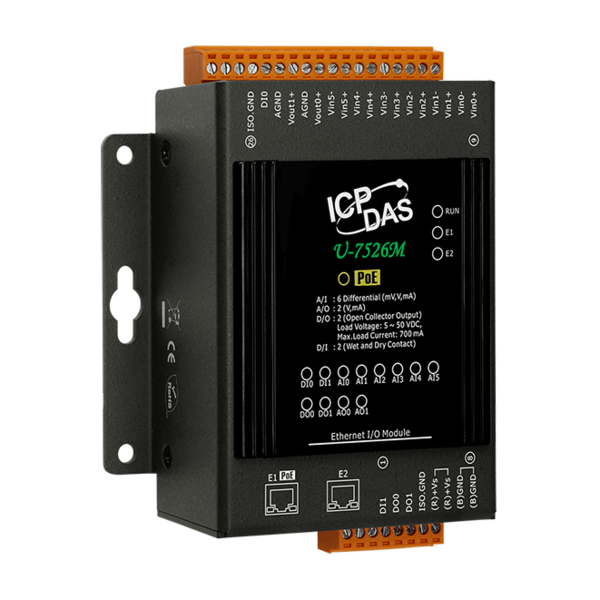

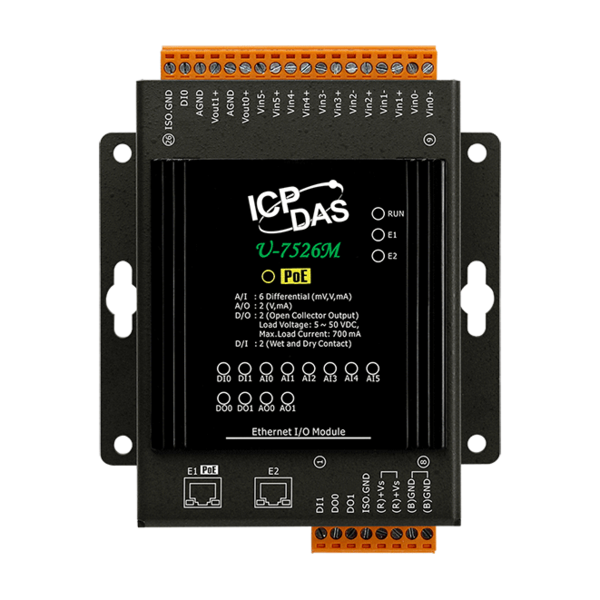

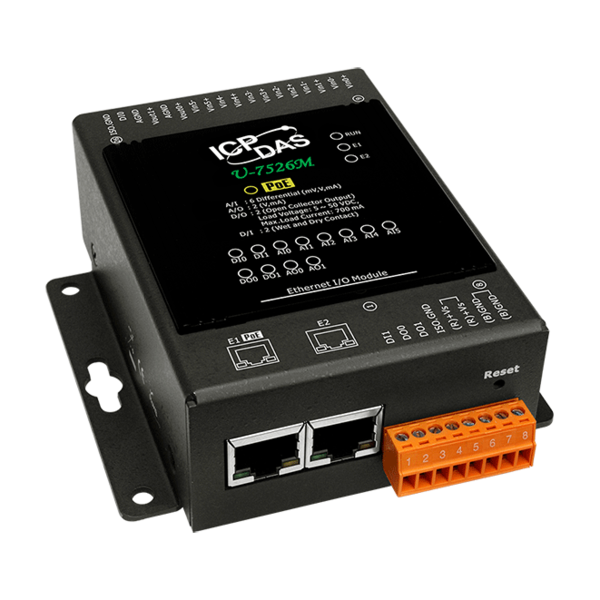

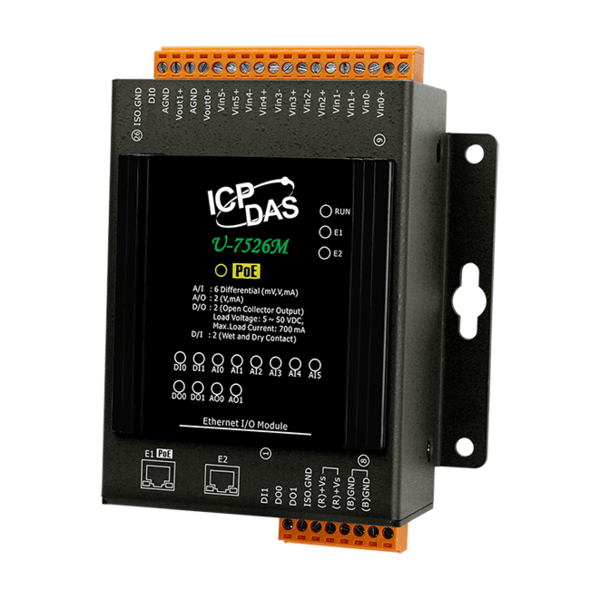

U-7526M
OPC UA I/O 모듈 (2-포트 Ethernet Switch) with 2-채널 디지털 입력, 2-채널 디지털 출력, 6-채널 아날로그 입력, 2-채널 아날로그 출력
U-7526M은 2개의 디지털 입력 채널, 2개의 디지털 출력, 6개의 아날로그 입력 채널 및 2개의 아날로그 출력을 제공하는 UA I/O 모듈입니다. 데이지 체인 토폴로지를 구현하기 위한 내장 2포트 이더넷 스위치가 있습니다.
케이블 연결이 훨씬 쉽고 케이블 및 스위치의 총 비용이 크게 절감됩니다. U-7526M은 IEEE 802.3af 호환 PoE (Power over Ethernet) 사양을 따릅니다.
이더넷 쌍으로 PoE 지원 네트워크에서 전원을 받을 수 있습니다. 이 기능은 시스템 설계를 단순화하고 공간을 절약하며 배선 및 전원 소켓을 줄일 수 있는 뛰어난 유연성과 효율성을 제공합니다.
UA I/O는 산업용 네트워킹 통신에서 OPC UA 서버 및 MQTT 클라이언트 기능을 제공합니다.
사용자는 필요와 환경에 따라 네트워킹 모드를 선택하여 내장 I/O 채널의 값을 클라우드 IT 시스템 또는 필드 제어 시스템으로 전송하여 읽고 쓸 수 있습니다. 확장을 지원합니다. 아날로그 신호를 더 읽기 쉬운 값으로 변환하십시오.
▪ 웹 사용자 인터페이스(Web User Interface)를 제공하는 내장 웹 서버(Built-in Web Server)
▪ 내장 OPC UA 서버(Built-in OPC UA Server)
▪ MQTT Client 통신 프로토콜 지원
▪ Support Scaling
▪ Built-in I/O 채널 (2 x DI, 2 x DO, 6 x AI, 2 x AO)
▪ 2-포트 Ethernet Switch for Daisy-Chain Topology
▪ IEEE 802.3af 호환 PoE (Power over Ethernet)
| 모델명 | U-7526M | |||
| System | ||||
| CPU | 32-bit CPU (400 MHz) | |||
| 절연 | 2500 VDC Intra-module Isolation | |||
| Ethernet | ||||
| 포트 | RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED indicators) | |||
| PoE | Yes | |||

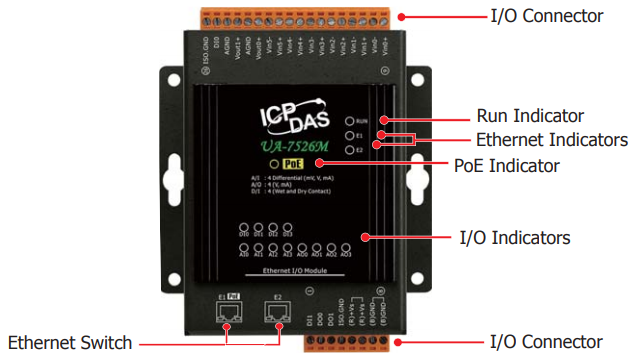

| LED 표시기 | ||||
| 상태 | 1 x PoE Power 1 x System Running 2 x Ethernet Link/Act 12 x I/O 채널 상태 |
|||
| EMS 보호 | ||||
| ESD (IEC 61000-4-2) | ±4 kV 접점 각 단자대 및 ±8 kV 공기 무작위점 | |||
| EFT (IEC 61000-4-4) | ±2 kV 전원선 | |||
| Surge (IEC 61000-4-5) | ±2 kV 전원선 | |||

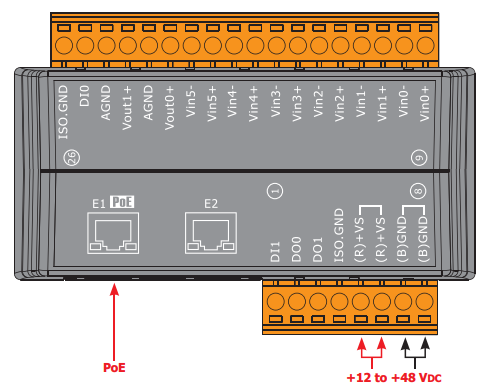

| 전원 | ||||
| 역극성 보호 | Yes | |||
| 입력 범위 | +12 ~ +48 VDC | |||
| 소비전력 | 5.2 W | |||
| PoE에서 전원 공급 | Yes, IEEE 802.3af, Class 2 | |||
| 터미널 블록에서 전원 공급 | Yes, +12 ~ +48 VDC | |||
| 기구 | ||||
| 치수 (W x L x H) | 97 x 120 x 47 (W x L x H) | |||
| 설치 | DIN-Rail mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -30 to +80 °C | |||
| 습도 | 10 to 90 % RH, Non-condensing | |||
| 모델명 | U-7526M | ||||

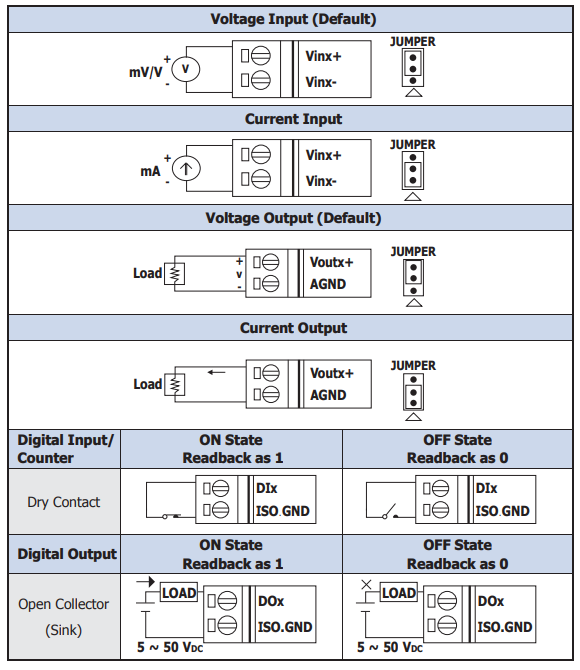

| 아날로그 입력 | |||||
| 채널 | 6 (Differential) | ||||
| 타입 | 전압 | ±500 mV, ±1 V, ±5 V, ±10 V | |||
| 전류 | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (점퍼 선택 가능) | ||||
| 해상도 | 16-bit | ||||
| 정확도 | 일반 모드: ±0.1% 고속 모드: ±0.5% or better | ||||
| 샘플 속도 | 일반 모드: 10 samples/second (Total) 고속 모드: 50 samples/second (Total) |
||||
| 입력 임피던스 | 전압 | 2 MΩ | |||
| 전류 | 125 Ω | ||||
| Common Mode Rejection | 최소 86 dB | ||||
| Normal Mode Rejection | 100 dB | ||||
| 공통 전압 보호 | ±200 VDC | ||||
| 과전압 보호 | 240 Vrms | ||||
| 과전류 보호 | Yes, 50 mA Max. at 110 VDC/ VAC Max | ||||
| 개별 채널 구성 | Yes | ||||
| 채널-to-채널 절연 | Yes, ±400 VDC (Virtual Channel to Channel Isolation) | ||||
| 오픈 와이어 감지 | Yes, for 4 ~ 20 mA only | ||||
| Zero Drift | ±20 μV/°C | ||||
| Span Drift | ±25 ppm/°C | ||||
| 아날로그 출력 | |||||
| 채널 | 2 | ||||
| 타입 | 전압 | 0 ~ 5 VDC, ± 5 VDC, 0 ~ 10 VDC, ± 10 VDC | |||
| 전류 | 0 ~ 20 mA, 4 ~ 20 mA (점퍼 선택) | ||||
| 해상도 | 12-bit | ||||
| 정확도 | ±0.1% of FSR | ||||
| 오픈 와이어 감지 | Yes, for 4 ~ 20 mA only | ||||
| 전압 출력 용량 | 20 mA @ 10 V | ||||
| 전류 부하 저항 | 500 Ω | ||||
| 디지털 입력/카운터 | |||||
| 채널 | 2 | ||||
| 타입 | Dry + Wet Contact | ||||
| Sink/Source (NPN/PNP) | Dry: Source, Wet: Sink/Source | ||||
| Wet 접점 | ON 전압 레벨 | 최대 +1 VDC | |||
| Off 전압 레벨 | +3.5 VDC ~ +30 VDC | ||||
| Dry 접점 | ON 전압 레벨 | Close to GND | |||
| Off 전압 레벨 | Open | ||||
| 유효 거리 | 최대 500 미터 | ||||
| 카운터 | 최대 카운터 | 4,294,967,295 (32-bit) | |||
| 주파수 | 100 Hz | ||||
| 최소 펄스 폭 | 5 ms | ||||
| 과전압 보호 | +30 VDC | ||||
| 디지털 출력 | |||||
| 채널 | 2 | ||||
| 타입 | Isolated Open Collector | ||||
| Sink/Source (NPN/PNP) | Sink | ||||
| 부하 전압 | +5 VDC ~ +50 VDC | ||||
| 최대 부하 전류 | 700 mA/채널 | ||||
| 과전압 보호 | 60 VDC | ||||
| 과전류 보호 | 1.4 A | ||||
| 단락 회로 보호 | Yes | ||||
| 모델명 | U-7526M | ||||
| 프로토콜 | |||||
| OPC UA Server | ● OPC Unified Architecture: 1.02 ● Core Server Facet ● Data Access Server Facet ● Method Server Facet ● UA-TCP UA-SC UA Binary ● User Authentication: - Username/Password - X.509 Certificate ● Security Policy: - None - Basic128Rsa15 (Sign, Sign & Encrypt) - Basic256 (Sign, Sign & Encrypt) ● Recommend to keep the maximum number of sessions within 3 connections. |
||||
| MQTT Client | 발행(publish)/구독(subscrib) 메시징 메커니즘으로 I/O 채널 값을 읽거나 제어하려면 MQTT 브로커에 연결하십시오. (MQTT 버전 3.1.1; TLS 버전 1.2) | ||||
| 기능 | |||||
| 구성용 웹 인터페이스 (Web Interface for Confi guration) |
소프트웨어 도구를 설치하지 않고 브라우저를 통해 시스템 작동을 수행 할 수 있습니다. | ||||
| U-7526M CR | OPC UA I/O 모듈 with 2-채널 DI, 2-채널 DO, 6-채널 AI, 2-채널 AO 및 2-포트 Ethernet Switch. (RoHS) | |||
