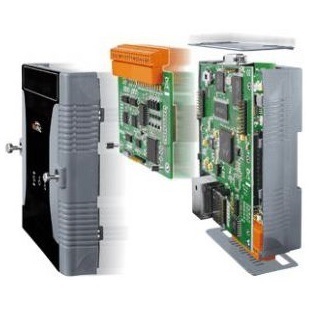

XV-Board

제품명
XV-Board
용도

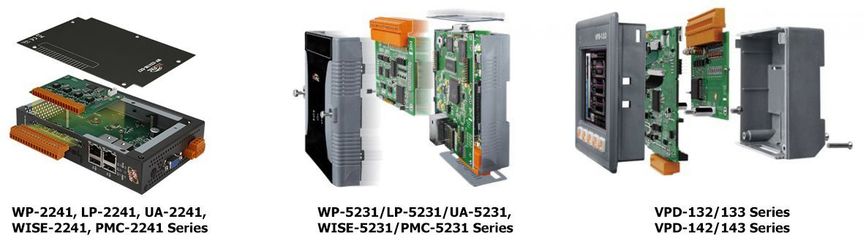

선택가이드
특성
확장 카드
제조사
ICPDAS(대만)





DIO 확장
모델명 DI DO
채널 타입 Sink/Source 채널 Sink/Source
XV107  8 Wet Source 8 Sink
XV107A  Sink Source
XV110  16 Dry/Wet Sink/Source – –
XV111  – – – 16 Sink
XV111A  Source





Relay 출력 확장
모델명 DI Relay output
채널 타입 Sink/Source 채널 타입
XV116  5 Wet Sink/Source 2 Signal Relay
4 Power Relay
XV119  – 9 Signal Relay





다기능 확장 (Multi-Function Expansion)
모델명 AI AO DI DO

채널  		 범위
채널   		 범위 채널 타입 Sink/Source 채널 Sink/Source
XV303  – – 4 0 V ~ +5 V,
±5 V,
0 V ~ +10 V,
±10 V,
0 mA ~ +20 mA,
+4 mA ~ +20 mA		 4 Wet Sink/Source 4 Relay,
FormA, 6A
XV305  4 ±15 mV, ±50 mV, ±100 mV,
±500 mV,
±1 V, ±2.5 V,
±20 mA,
0 ~ +20 mA,
+4 ~ +20 mA
Thermocouple:
J, K, T, E, R, S, B, N, C		 – –
XV306  4 ±1 V, ±2.5 V,
±5 V, ±10 V,
±20 mA,
0 ~ 20 mA,
4 ~ 20 mA		 – –
XV307  – – 2 0 V ~ +5 V,
±5 V,
0 V ~ +10 V,
±10 V,
0 mA~ +20 mA,
+4 mA ~ +20 mA
XV308  8 ±1 V, ±2.5 V,
±5 V, ±10 V,
±20 mA,
0 ~ 20 mA,
4 ~ 20 mA		 – – DI+DO=8 Dry/Wet Source DI+DO=8 Sink
XV310  4 ±1 V, ±2.5 V,
±5 V, ±10 V,
±20 mA,
0 ~ 20 mA,
4 ~ 20 mA		 2 0 V ~ +5 V,
±5 V,
0 V ~ +10 V,
±10 V,
0 mA~ +20 mA,
+4 mA ~ +20 mA		 4 Dry/Wet Source 4 Source





Encoder/Frequency/Counter 입력
모델명 채널 Encoder Counter Frequency 해상도 최대 counting 속도
XV484  4/8 CW/CCW, Dir/Pulse Up or Up/Down Yes 32bit 200 kHz





PWM 출력 확장
모델명 PWM 출력 부하 전압 최대 counting 속도 채널 타입 Sink/Source
XV488  Internal Power
External Power		 +5 VDC
+3.5 ~ +50 VDC		 500 kHz 8 PWM Sink, Source
Sink





RS-485 확장
모델명 타입 채널 속도
XV511i  RS-485 4 채널 (Data+, Data-) 921.6 K
Note：XV511i Supports UA-2241M/WP-2241M-CE7/LP-2241M Only.
