제품 상세보기
;)
;)
;)
;)
USB-2084
- 제품명
- USB-2084
- 용도
- USB I/O 모듈, 카운터/주파수/엔코더 입력
- 특성
- 4-채널/8-채널 Counter/Frequency/Encoder
- 제조사
- ICPDAS(대만)
USB-2068-18
USB I/O 모듈 with 4/8-채널 카운터(Counter)/주파수(Frequency)/엔코더(Encoder) 입력
USB-2084는 풀 스피드 USB 장치로써 8채널 주파수(Frequency) 및 업 카운터(Up Counters) 또는 4채널 Up/Down, Dir/Pulse 및 A/B 위상 카운터가 제공되며, 공장 자동화 또는 임베디드 기계 제어와 같은 산업 제어 및 제조 테스트 애플리케이션을 위한 기능을 제공합니다.
진정한 플러그 앤 플레이 기능을 사용하면 보드를 설치하기 위해 컴퓨터 섀시를 열 필요가 없습니다. 모듈에 연결 한 다음 데이터를 가져 오거나 설정하기 만하면 됩니다. "핫 스와핑"이라는 또 다른 USB 기능으로 인해 사용자는 주변 장치를 연결하거나 제거하기 위해 시스템을 종료하고 다시 시작할 필요조차 없습니다.
USB I/O 유틸리티는 사용자가 프로그래밍 없이 USB-2084를 빠르고 쉽게 구성하고 테스트 할 수 있도록 도와줍니다. 또한 사용자가 다양한 애플리케이션 개발 도구 (VB/C++/C#.NET/VB.NET)로 USB 애플리케이션을 개발할 수 있도록 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2084는 모든 USB 지원 컴퓨터에 측정 및 제어 기능을 추가하는 완벽한 방법입니다.
▪ 8-채널 주파수 및 업 카운터 유형
▪ 4-채널 Up/Down, Dir/Pulse 및 A/B 위상 카운터 유형
▪ 디지털 필터 지원 (1 ~ 32767 us)
▪ 4kV ESD 보호
▪ 넓은 작동 온도 범위 : -25 °C ~ + 75 °C
▪ 외부 전원 공급 장치 없음 (USB bus 전원 공급)
▪ 드라이버 설치없이 플러그 앤 플레이
▪ 잠금 가능한 USB 케이블
▪ 내장 듀얼 워치독 (하드웨어/소프트웨어)
▪ Win2000/XP 및 Win7 (32/64 bit)에 지원되는 모듈
| 모델명 | USB-2084 | ||
| USB | |||
| USB 사양 | USB 2.0 Full-Speed (12Mbps) | ||
| Intra-module Isolation | 3000 VDC | ||
| CPU Module | |||
| 워치독 타이머 | 1 Hardware watchdog (1.6 초) 1 Software watchdog (프로그래머블) |
||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | ±4 kV 접점 for 각 터미널, ±8 kV 공기 for 무작위점 | ||
| LED 표시기 | |||
| 전원 및 통신 | 3 LED | ||
| 카운터 입력 | 8 LED | ||
| 전원 | |||
| 소비 전력 | 최대 1.3 W | ||
| 기구 | |||
| 치수 (mm) | 33 x 107 x 102 (W x L x H) | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -40 to +85 °C | ||
| 습도 | 10 to 95 % RH, Non-condensing | ||
| 모델명 | USB-2084 | ||
| Counter/Frequency/Encoder 입력 | |||
| 채널 | 4 채널 for Up/Down, Dir/Pulse and A/B Phase types 8 채널 for Up and Frequency types |
||

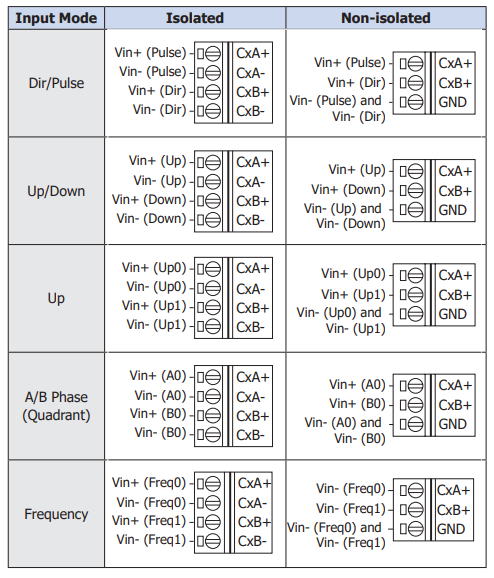

| 타입 | Up, Frequency, Up/Down, Dir/Pulse, A/B Phase | ||
| TTL, ON 전압 레벨 | +2 VDC ~ +5 VDC | ||
| TTL, OFF 전압 레벨 | 0 VDC ~ +0.8 VDC | ||
| Frequency Accuracy | ±0.4% | ||
| Digital Filte | 1 ~ 32767 uS (Software programmable) | ||
| 개별 채널 구성 | Yes | ||
| 모듈 내부 절연 (Intra-module Isolation) |
2500 VDC | ||
| 주파수, Isolated | 최대 250 KHz | ||
| 주파수, Non-isolated | 최대 500 KHz | ||
| 입력 레벨, Isolated | ON 전압 레벨 : +4.5 VDC ~ +30 VDC OFF 전압 레벨 : 최대 +1 VDC |
||
| Contact Rating | 0.25 A @ 250 VAC 0.24 A @ 220 VAC | ||

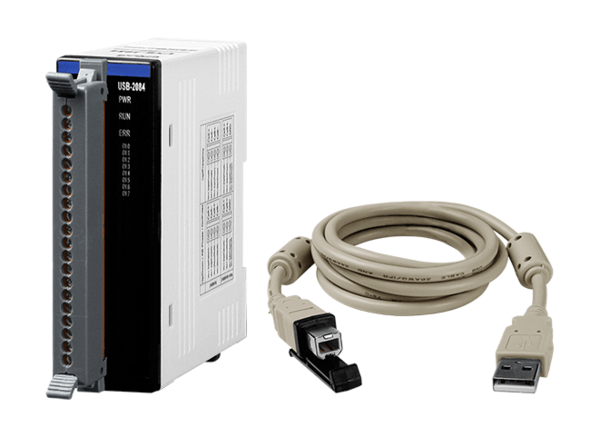

| USB-2084 CR | USB I/O 모듈 (RoHS) with 4/8-채널 카운터(Counter)/주파수(Frequency)/엔코더(/Encoder) 입력 CA-USB15 (USB 2.0 A-Male to B-Male 케이블, w/Ferrite Core, 1.5 미터) 케이블 포함 |
|
