제품 상세보기
;)
;)
;)
;)
;)
FR-2017iT
- 제품명
- FR-2017iT
- 용도
- FRnet 아날로그 입력 모듈
- 특성
- 8/16-채널 절연 아날로그 입력 with 절연 고전압 보호 및 절연 통신 라인
- 제조사
- ICPDAS(대만)

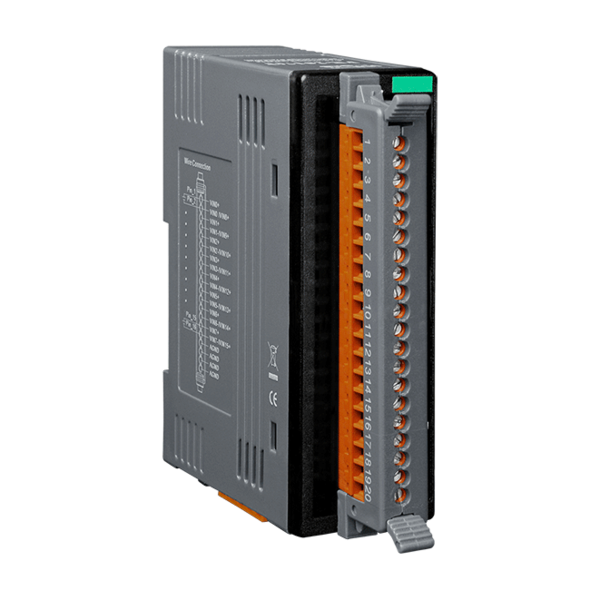

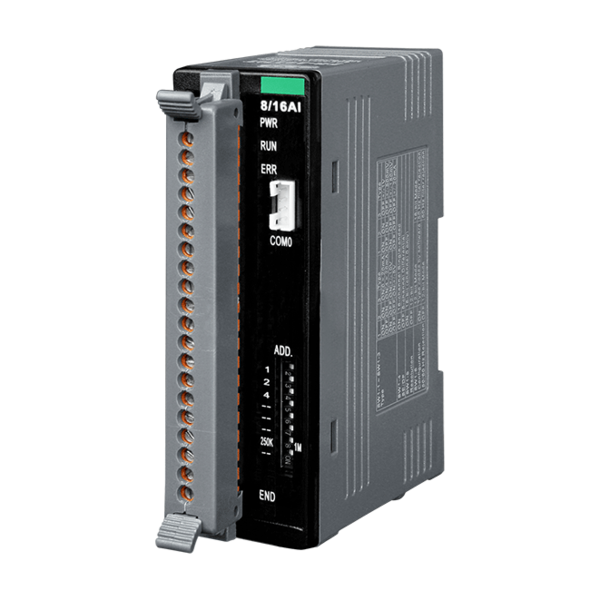

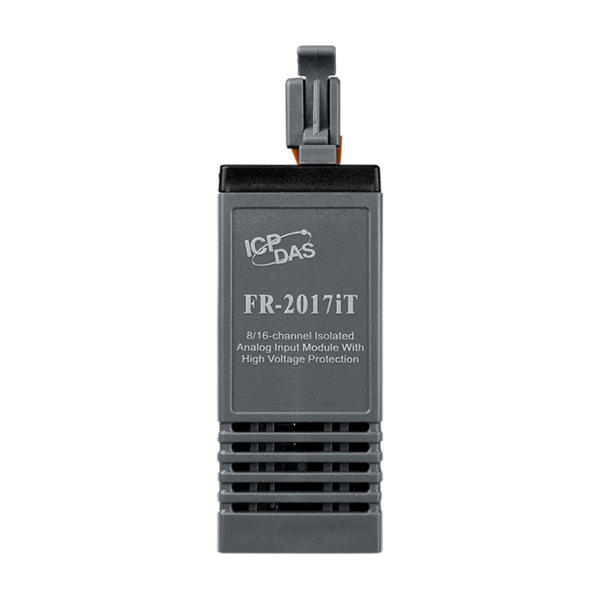

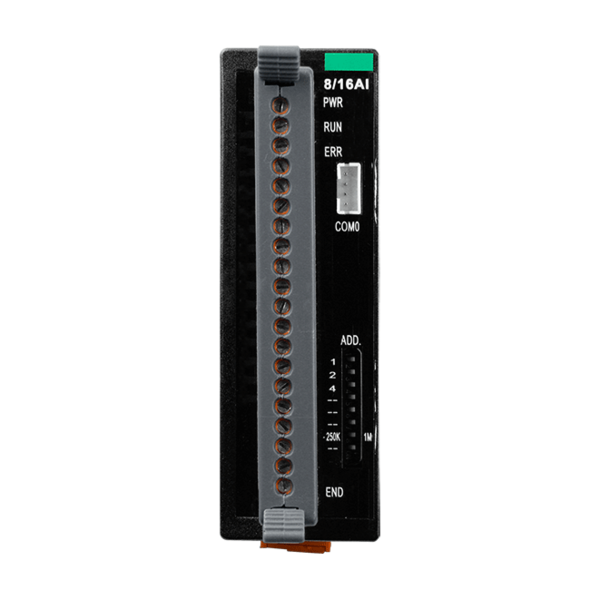

FR-2017iT
FRnet I/O 모듈 with 8/16-채널 절연 아날로그 입력 with 고전압 보호 및 절연 통신 라인
FR-2017iT는 12-bit, 8채널 차동(differential) 또는 16채널 단일 종단(single-ended) 아날로그 입력 모듈로써 입력 범위(+/-150mV, +/-500mV, +/-1V, +/-5V, +/-10V, +/-20mA, 0 ~ 20mA 및 4 ~ 20mA)를 선택하는 두 가지 방법을 제공합니다.
한 가지 방법은 모든 채널에서 동일한 범위를 선택할 수 있는 스위치를 제공하고, 다른 각 아날로그 채널은 소프트웨어 선택 가능한 개별 범위를 구성 할 수 있습니다.
또한 모든 아날로그 입력에 대해 240Vrms의 높은 과전압 보호 기능이 있습니다.
FR-2000 I/O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 FR-2000 모듈을 함께 데이지 체인(daisy chain)으로 연결할 수 있습니다.
FRnet을 통해 FR-2000 모듈은 PC, PAC 및 PLC의 원격 I/O 제어를 쉽게 확장 할 수 있습니다.
FR-2017iT/2024iT의 네트워킹에 대한 추가 정보는 I-7188EF, I-8172W 및 FRB-100/200/200U와 관련된 문헌을 참조하십시오.
▪ 배선 절약형 FRnet 제어 내장
▪ 고속 전송 신뢰성
▪ 간단한 동기화 메커니즘
▪ 프로토콜 처리에 소프트웨어 오버헤드 없음
▪ 방송 지원 (1 : n 데이터 전송)
▪ 출력을 쉽게 복제
▪ 고정 I/O 스캔 시간 및 I/O 동기화
▪ DIN 레일 장착 가능
| 모델명 | FR-2017iT | ||
| 인터페이스 | |||
| 절연 전압 | 3000 Vrms | ||
| 배선 케이블 | Belden 9841 (2P 트위스트-페어 케이블), 다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있습니다. | ||
| 전송 속도 | 250 kbps 및 1 Mbps (기본값), DIP 스위치 선택 가능 | ||
| 전송 거리 | 속도 250 K의 경우 최대 400 미터 ; 속도 1 M의 경우 최대 100m (기본값) | ||
| 주기적 스캔 시간 | 속도 250 K의 경우 2.88 ms ; 속도 1 M의 경우 0.72 ms (기본값) | ||
| LED | |||
| 전원 LED 표시 | Yes | ||
| I/O LED 표시 | Yes | ||
| 절연 | |||
| Intra-module Isolation, Field-to-Logic | 3000 Vrms | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 전원선,통신선 및 각 채널에 대해 ±4 kV 접점, 임의지점에 대해 ±8 kV 공기 |
||
| EFT (IEC 61000-4-4) | 전원선에 대해 ±4 kV 접점 | ||
| Surge (IEC 61000-4-5) | 전원선에 대해 ±3 kV | ||
| 전원 | |||
| 입력 범위 | +10 ~ +30 VDC (Non-isolation) | ||
| 소비 전력 | 최대 2.4 W | ||
| 역 극성 보호 | - | ||

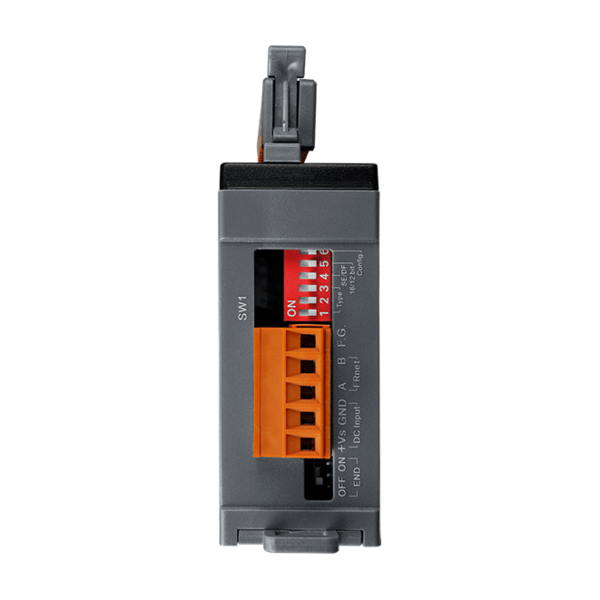

| 커넥터 | 5-핀 탈착식 터미널 블록 | ||
| 기구 | |||
| 케이스 | 플라스틱 | ||
| 가연성 | UL 94V-0 재질 | ||
| 치수 (mm) | 33 mm x 102 mm x 107 mm (W x L x H) | ||
| 설치 | DIN-Rail Mounting | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -30 to +85 °C | ||
| 습도 | 10 to 90 % RH, Non-condensing | ||
| 모델명 | FR-2017iT | ||||
| 아날로그 입력 | |||||

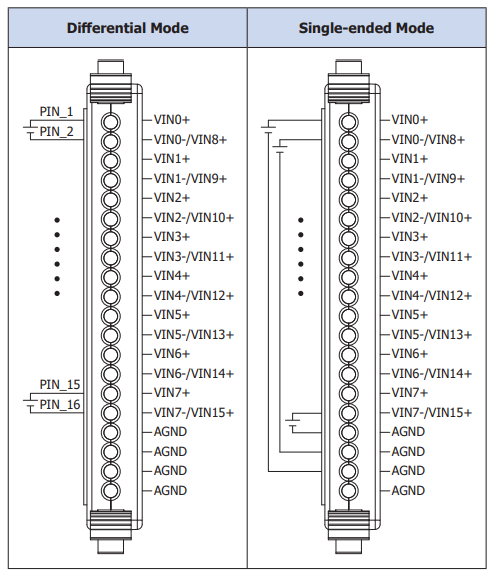

| 채널 | 8 차동(differential) 또는 16 단일 종단(single-ended), 스위치로 선택 가능(switch selectable) |
||||
| 타입 | 전압, 전류 | ||||
| 범위 | 전압 | ± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V | |||
| 전류 | ± 20mA, 0 ~ 20mA, 4 ~ 20mA (전류 입력을 위한 외부 125Ω 저항 옵션 필요) | ||||
| 해상도 | 16-bit (1 채널)/12-bit (8/16 채널) | ||||
| 정확도 | ±0.1 % (1 채널) /±0.5% (8/16 채널) 또는 이상 | ||||
| 샘플링 속도 | 총 10개 샘플/초 (1 채널) / 50개 샘플/초 (8/16 채널) | ||||
| 입력 임피던스 | 전압 | 2 MΩ (Differential), 1 MΩ (Single-ended) | |||
| Common Mode Rejection | 최소 86 dB | ||||
| Normal Mode Rejection | 100 dB | ||||
| 과전압 보호 | 차동(Differential) : 240 Vrms, 단일 종단(Single-ended): 150 Vrms | ||||
| 개밸 채널 구성 | Yes (소프트웨어에 따라, 옵션 CA-0904 케이블 필요) | ||||
| 커넥터 | 20-핀 탈착식 터미널 블록 | ||||
| FR-2017iT CR | FRnet I/O 모듈 (RoHS) with 8/16-채널 절연 아날로그 입력, 고전압 보호 및 절연 통신 라인 | |
