FR-2053iT
- 제품명
- FR-2053iT
- 용도
- FRnet 디지털 입력 모듈
- 특성
- 16-채널 절연 디지털 입력(+19 ~ +30 VDC)
- 제조사
- ICPDAS(대만)

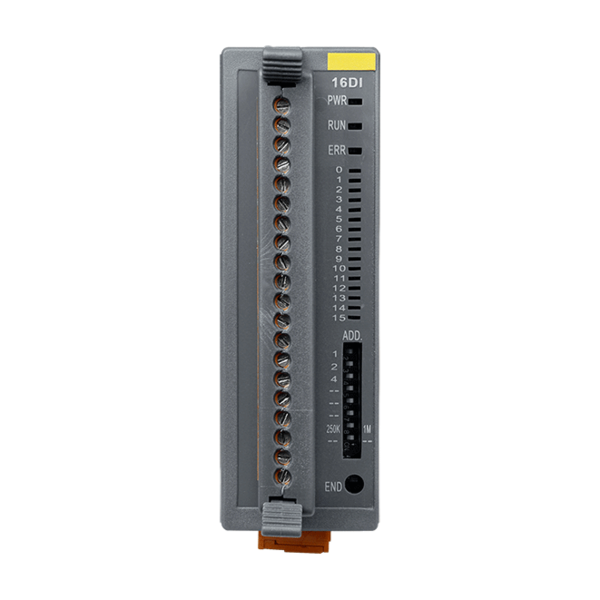

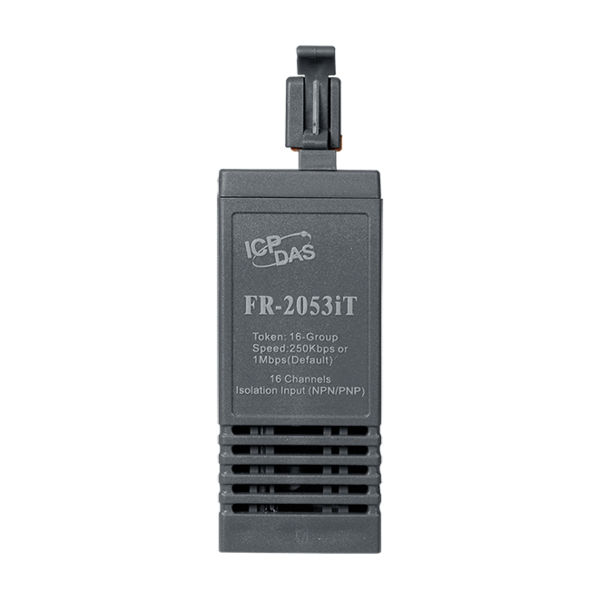

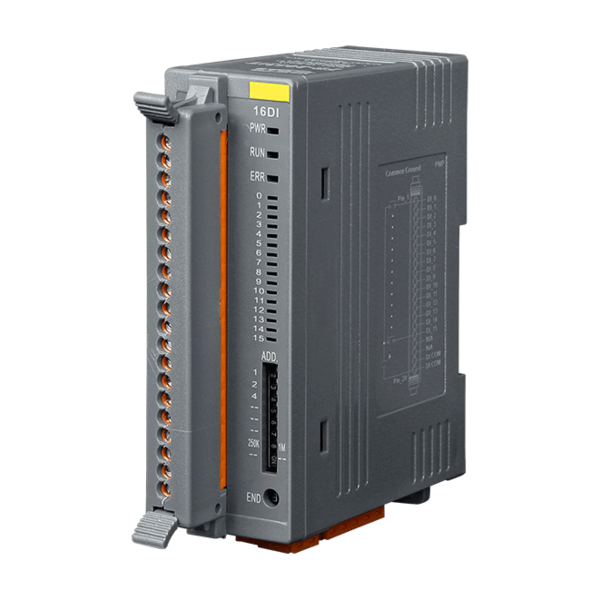

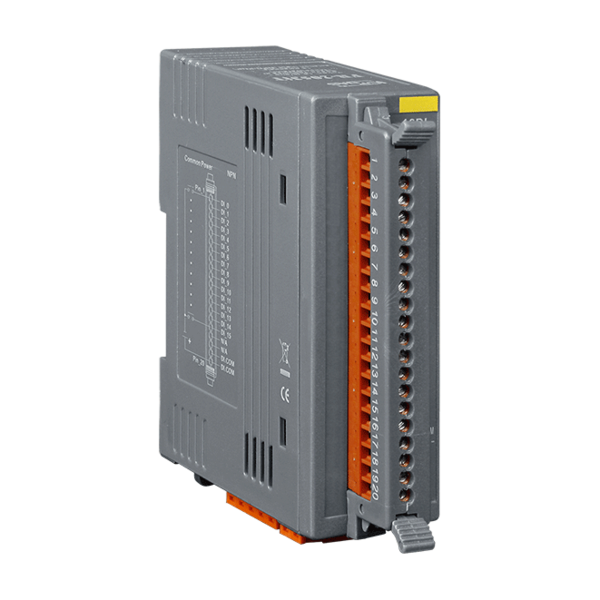

FR-2053iT
FRnet I/O 모듈 with 16-채널 절연 디지털 입력(+19 ~ +30 VDC) 및 절연 통신 라인
FR-2053iT는 16채널 절연 Sink/Source 입력이 있습니다.
FR-2000 I/O 모듈에는 FRnet 인터페이스가 있습니다. 사용자는 여러 FR-2000 모듈을 함께 데이지 체인(daisy chain)으로 연결할 수 있습니다.
FRnet을 통해 FR-2000 모듈은 PC, PAC 및 PLC의 원격 I/O 제어를 쉽게 확장 할 수 있습니다.
FR-2017iT/2024iT의 네트워킹에 대한 추가 정보는 I-7188EF, I-8172W 및 FRB-100/200/200U와 관련된 문헌을 참조하십시오.
▪ 배선 절약형 FRnet DI/DO 제어 내장
▪ 간단한 동기화 메커니즘
▪ 프로토콜 처리에 소프트웨어 오버헤드 없음
▪ 방송 지원 (1 : n 데이터 전송)
▪ 출력을 쉽게 복제
▪ 고정 I/O 스캔 시간 및 I/O 동기화
▪ DIN 레일 장착 가능
| 모델명 | FR-2053iT | ||
| 인터페이스 | |||
| 절연 전압 | 3000 Vrms | ||
| 배선 케이블 | Belden 9841 (2P 트위스트-페어 케이블), 다른 케이블을 사용할 경우 전송 거리가 변경 될 수 있습니다. | ||
| 전송 속도 | 250 kbps 및 1 Mbps (기본값), DIP 스위치 선택 가능 | ||
| 전송 거리 | 속도 250 K의 경우 최대 400 미터 ; 속도 1 M의 경우 최대 100m (기본값) | ||
| 주기적 스캔 시간 | 속도 250 K의 경우 2.88 ms ; 속도 1M의 경우 0.72 ms (기본값) | ||
| LED | |||
| 전원 LED 표시 | Yes | ||
| I/O LED 표시 | Yes | ||
| 절연 | |||
| Intra-module Isolation, Field-to-Logic | 3000 Vrms | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 전원선,통신선 및 각 채널에 대해 ±4 kV 접점, 임의지점에 대해 ±8 kV 공기 |
||
| EFT (IEC 61000-4-4) | 전원선에 대해 ±4 kV 접점 | ||
| Surge (IEC 61000-4-5) | 전원선에 대해 ±3 kV | ||
| 전원 | |||
| 입력 범위 | +10 ~ +30 VDC (Non-isolation) | ||
| 소비 전력 | 최대 2.4 W | ||
| 역 극성 보호 | Yes | ||

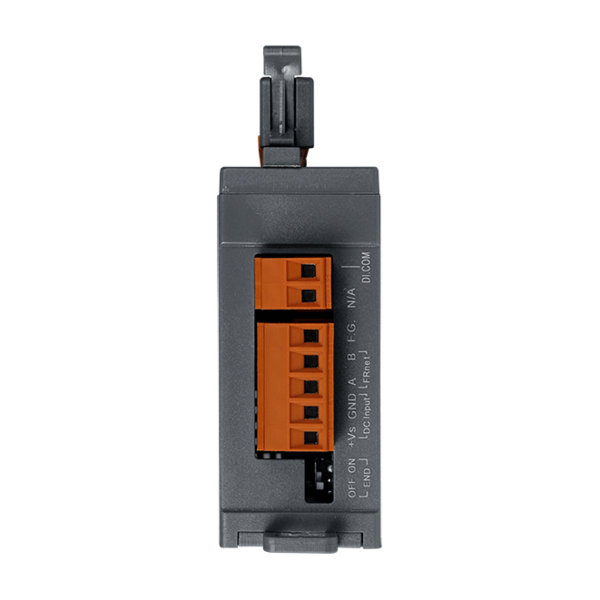

| 커넥터 | 5-핀 탈착식 터미널 블록 | ||
| 기구 | |||
| 케이스 | 플라스틱 | ||
| 가연성 | UL 94V-0 재질 | ||
| 치수 (mm) | 33 mm x 102 mm x 107 mm (W x L x H) | ||
| 설치 | DIN-Rail Mounting | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -30 to +85 °C | ||
| 습도 | 10 to 90 % RH, Non-condensing | ||
| 모델명 | FR-2053iT | ||||
| 디지털 입력 | |||||
| 채널 | 16 | ||||
| 타입 | Wet Contact | ||||
| Sink/Source (NPN/PNP) | Sink/Source (NPN/PNP) | ||||
| Off 전압 레벨 | 최대 +11 VDC | ||||
| On 전압 레벨 | +19 ~ +30 VDC | ||||
| 입력 임피던스 | 3.25 KΩ, 0.25 W | ||||
| 절연 | 3750 Vrms | ||||
| 커넥터 | 20-핀 탈착식 터미널 블록 | ||||
| FR-2053T CR | FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력 (Sink) (+20 ~ 240 VDC) | |
| FR-2053HT CR | FRnet I/O 모듈 (RoHS) with 고속 16-채널 절연 디지털 입력 (Sink) (+20 ~ 240 VDC) | |
| FR-2053TA CR | FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력(Sink/Source) (+3.5 ~ 30 VDC) | |
| FR-2053HTA CR | FRnet I/O 모듈 (RoHS) with 고속 16-채널 절연 디지털 입력(Sink/Source) (+3.5 ~ 30 VDC) | |
| FR-2053iT CR | FRnet I/O 모듈 (RoHS) with 16-채널 절연 디지털 입력(Sink/Source) (+19 ~ +30 VDC) 및 절연 통신 라인 | |
