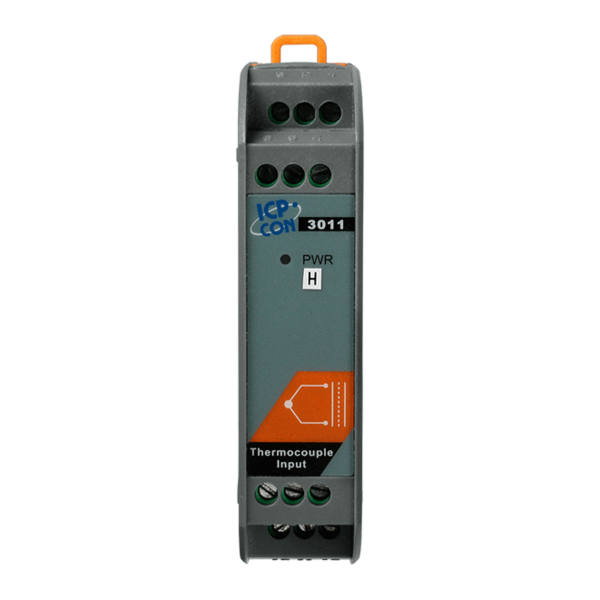

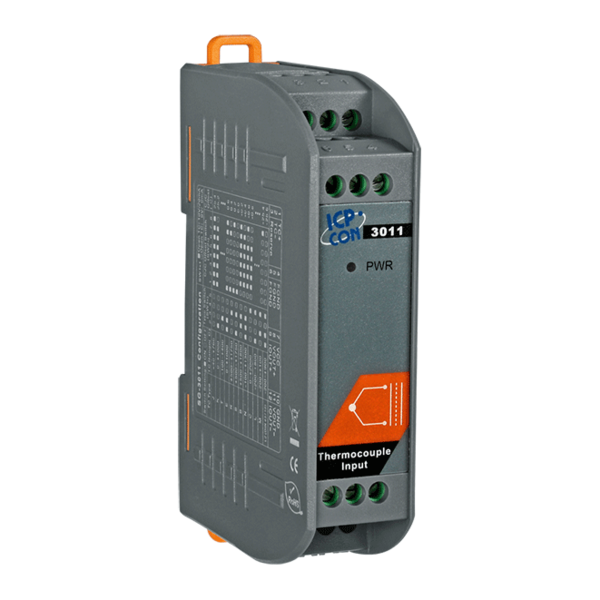

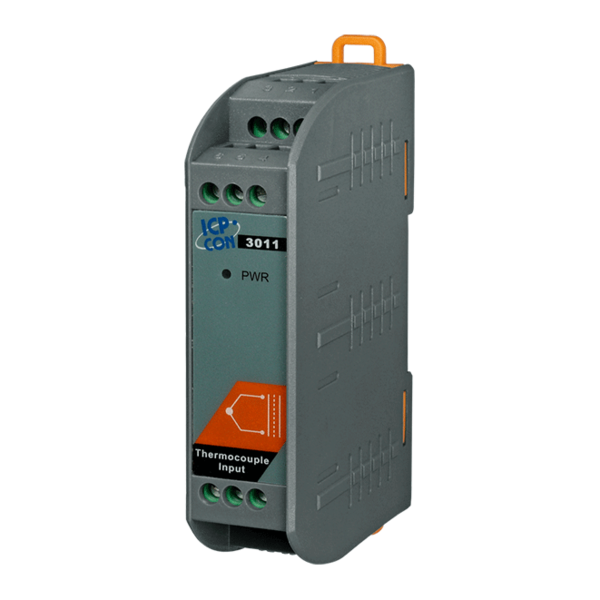

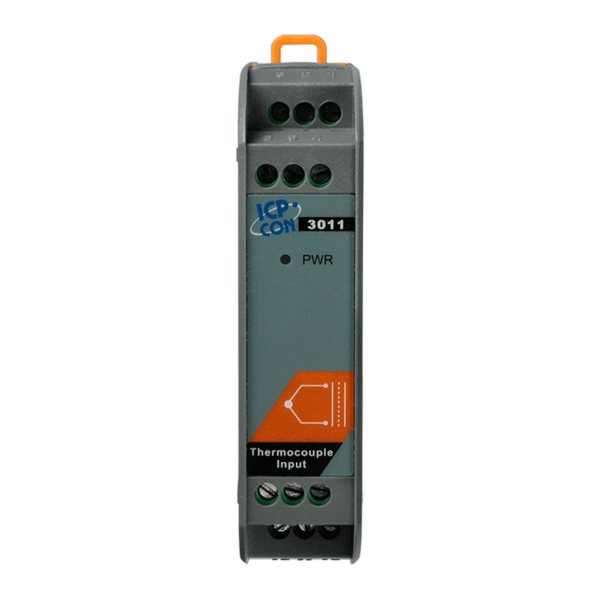

SG-3011(H)-G
- 제품명
- SG-3011(H)-G
- 용도
- 신호 조절 모듈
- 특성
- 열전대 입력 (thermocouple)
- 제조사
- ICPDAS(대만)
SG-3011-G / SG-3011H-G
열전대(Thermocouple) 입력 신호 조절기
SG-3011 / SG-3011H 모듈은 마이크로 프로세서로 제어되는 고해상도 24-bit 통합 A/D 컨버터를 사용하여 열전대 신호(thermocouple signal) 및 냉 접점 보상 입력(cold junction compensation input)을 획득하는 열전대 입력 신호 컨디셔너(thermocouple input signal conditioner)입니다.
온도 측정은 열전대 선형화(thermocouple linearization) 및 냉 접점 보상(cold junction compensation) 기능을 사용하여 수행됩니다.

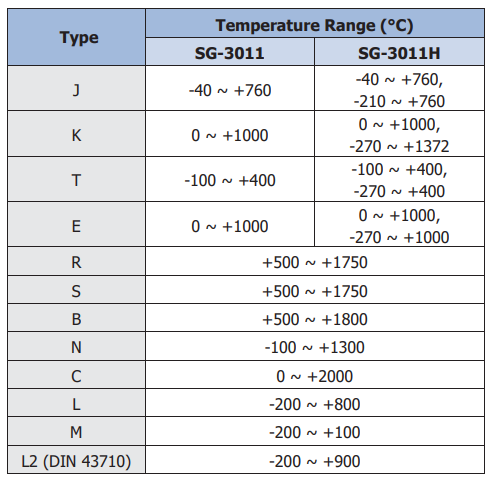

SG-3011 / SG-3011H 모듈이 지원하는 열전쌍 유형의 범위에는 J, K, T, E, R, S, B, N, C, L, M, L2 (DIN43710)가 있습니다.
SG-3011 모듈의 응답 시간은 100ms입니다.
SG-3011H 응답 시간은 스위치 선택 가능하며 0.5ms 또는 100ms로 설정할 수 있습니다.
모듈의 입력 및 출력 회로를 구동하는 전원 공급 장치는 내부적으로 절연되어 있어 SG-3011/SG-3011H가 진정한 채널 간 절연을 제공 할 수 있습니다.
SG-3011/SG-3011H 모듈은 표준 DIN 레일에 쉽게 장착 할 수 있으며 모듈은 넓은 온도 범위의 열악한 환경에서 작동 할 수 있습니다.
▪ 광범위한 열전대(Thermocouple) 유형에 대해 구성 가능
▪ 조정 가능한 CJC Off 설정 (cold junction compensation)
▪ 열전대 개방 감지
▪ 3-방향 절연 : 1000 VDC
▪ 고속 응답 시간 : 0.5 ms (SG-3011H)
| 모델명 | SG-3011 | SG-3011H |
| 절연 | ||
| 3-방향 절연 | 1000 VDC | |
| 전원 | ||
| 역극성 보호 | Yes | |
| 입력 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.44 W | |
| 기구 | ||
| 치수 (W x L x H) | 25 mm x 114 mm x 70 mm | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -40 to +85 °C | |
| 습도 | 10 to 95 % RH, Non-condensing | |
| 모델명 | SG-3011 | SG-3011H |
| 아날로그 입력 | ||
| 채널 | 1 | |
| 센서 타입 | J, K, T, E, R, S, B, N, C, L, M, L2 | |
| 해상도 | 24-bit | |
| 정확도 | ±0.2% of FSR | ±0.1% of FSR |
| 입력 임피던스 | 1.8 MΩ | 1.6 MΩ |
| Offset 모드 | 조정 가능한 CJC Off 설정 | |
| 반응 시간 | 100 ms | 0.5 ms or 100 ms (Switch Selectable) |
| 열전대 오픈 감지 | Yes | |
| 아날로그 출력 | ||
| 채널 | 1 | |
| 타입 | 0 ~ 10 VDC, 0 ~ 20 mA | |
| 해상도 | 12-bit | |
| 정확도 | ±0.1% of FSR | |
| 전류 부하 저항 | <50 Ω | |
| SG-3011-G CR | 열전대(Thermocouple) 입력 신호 조절기 (RoHS) | |
| SG-3011H-G CR | 열전대(Thermocouple) 입력 신호 조절기 (RoHS) with 고속 반응 시간(High-speed Response Time) | |
