SG-3016-G / SG-3016-80-G
- 제품명
- SG-3016-G / SG-3016-80-G
- 용도
- 신호 조절 모듈
- 특성
- Strain Gauge 입력
- 제조사
- ICPDAS(대만)

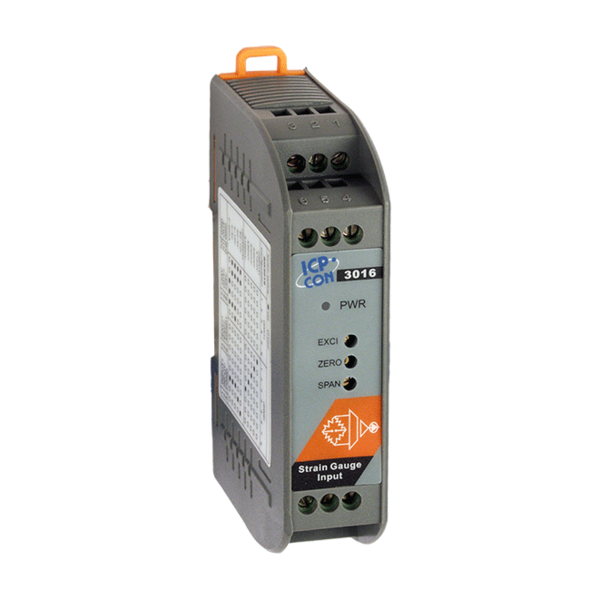

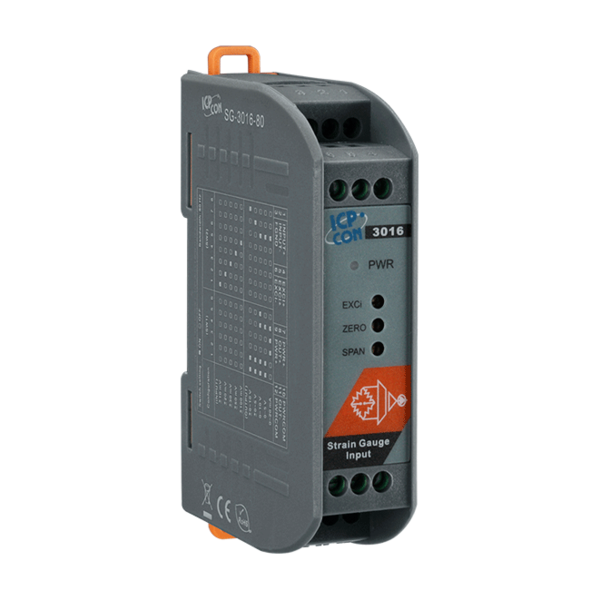

SG-3016-G / SG-3016-80-G
Strain Gauige 입력 신호 조절기
SG-3016 / SG-3016-80은 전압 또는 전류 출력에 대한 전압 입력 신호 컨디셔닝 모듈입니다. 입력, 출력 및 전원에 대해 1000VDC 3방향 절연이 있습니다. 또한 내부 구성 스위치를 통해 입력/출력 범위를 변경할 수 있습니다.
SG-3016 / SG-3016-80에는 SG-3016 / SG-3016-80이 올바르게 작동하는지 여부를 보여주는 LED 디스플레이가 있으며, 입력/출력 범위의 정확도를 보정하기 위한 3개의 VR (Zero, Span, Exci)이 있습니다.
SG-3016의 대역폭은 일반적으로 600Hz이고 SG-3016-80의 대역폭은 일반적으로 80Hz입니다.
표준 DIN 레일에 SG-3016/SG-3016-80을 쉽게 장착 할 수 있으며 온도 범위가 넓은 환경에서 작동합니다.
▪ 3-방향 절연 : 1000 VDC
▪ 정확도 : ±0.1% of full range
▪ 입력/출력 범위를 쉽게 구성
▪ 입력/출력 범위의 정확도를 보정하기 위한 3개의 VR
▪ 딘-레일 설치 (Flexible DIN-rail)
| 모델명 | SG-3016 | SG-3016-80 |
| 절연 | ||
| 3-방향 절연 | 1000 VDC | |
| 전원 | ||
| 역극성 보호 | Yes | |
| 입력 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.44 W (전압 출력) 1.74 W (전류 출력) |
|
| 기구 | ||
| 치수 (W x L x H) | 25 mm x 114 mm x 70 mm | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +75 °C | |
| 습도 | 5 to 95 % RH, Non-condensing | |
| 모델명 | SG-3016 | SG-3016-80 | ||
| 아날로그 입력 (Analog Input) | ||||
| 채널 | 1 | |||
| 타입 | ±10 mV, ±20 mV, ±30 mV, ±50 mV, ±100 mV | |||
| 정확도 | ±0.1% of FSR | |||
| Bandwidth | >600 Hz | <30 Hz | ||
| 아날로그 출력 (Analog Ouput) | ||||
| 채널 | 1 | |||
| 전류 부하 저항 | 0 ~ 500 Ω (Source) | |||
| 여자 전압 출력 (Excitation Valtage Output) | ||||
| 채널 | 1 | |||
| 범위 | 0 ~ +10 VDC | |||
| 최대 부하 전류 | +20 mA | |||
| SG-3016-G CR | Strain Gauge 입력 신호 조절기 (RoHS) | |
| SG-3016-80-G CR | Strain Gauge 입력 신호 조절기 (RoHS) with 80 Hz Low Pass Filter | |
