제품 상세보기
;)
;)
;)
;)
SG-785
- 제품명
- SG-785
- 용도
- 신호 조절 모듈
- 특성
- RS-485 pull-high/pull-low 및 종단 저항 모듈
- 제조사
- ICPDAS(대만)

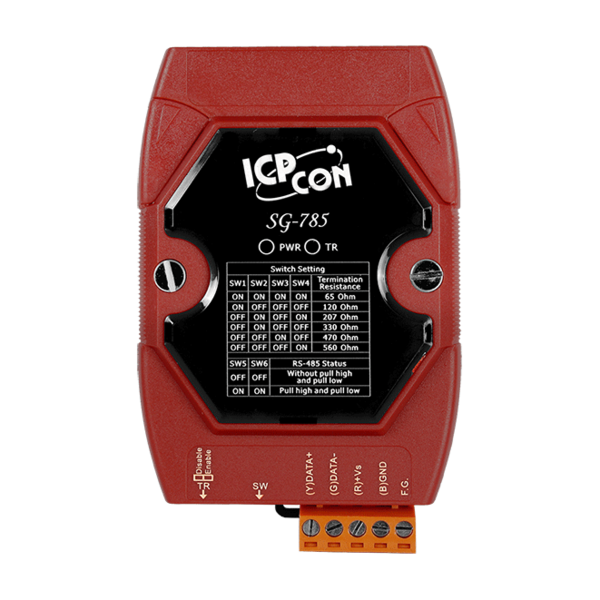

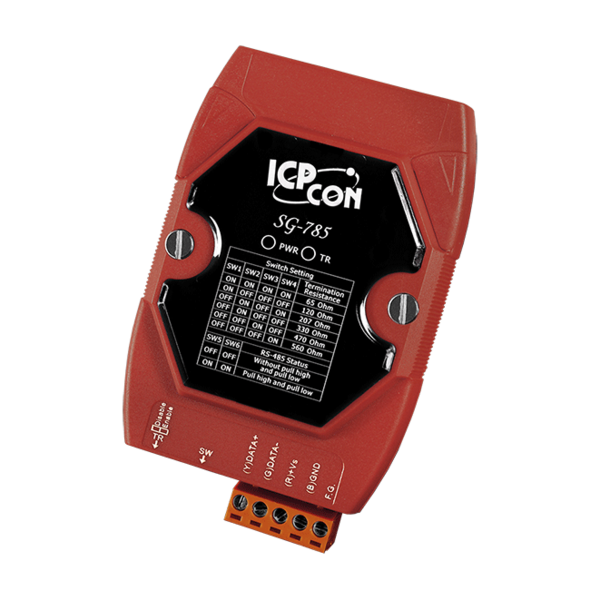

SG-785
RS-485 Pull-high/Pull-low 및 종단저항 모듈
SG-785는 RS-485 네트워크의 통신을 향상시키는 데 사용되는 옵션 모듈입니다.

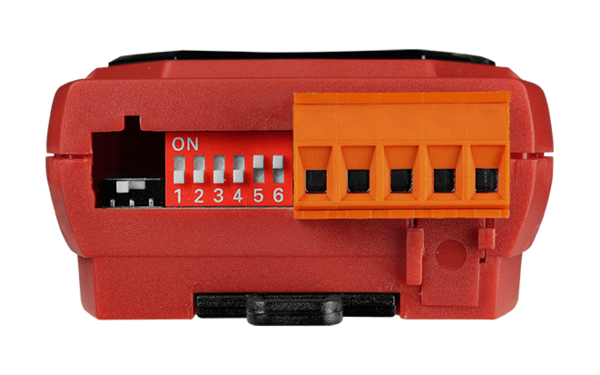

RS-485 네트워크에서 스위치 선택 가능한 pull-high 및 pull-low 저항을 제공합니다.

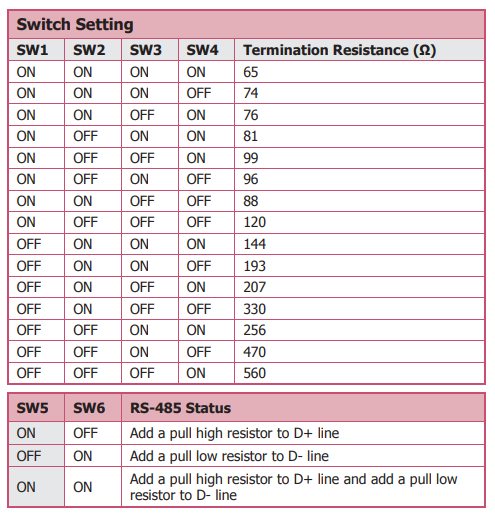

또한 사용자가 RS-485 네트워크에 쉽게 연결할 수 있는 적절한 종단 저항을 선택할 수 있도록 15단계 스위치 선택 가능한 종단 저항이 있습니다.
SG-3383에는 모듈이 올바르게 작동하는지 여부를 나타내는 데 사용할 수 있는 LED 디스플레이가 포함되어 있으며, 출력 범위 정확도를 보정하는 데 사용할 수 있는 VR (Zero, Span)도 포함되어 있습니다.
SG-3383의 입력 대역폭은 일반적으로 2.5kHz입니다.
▪ 선택 가능한 pull-high/pull-low 저항 스위치
▪ 15 단계 스위치 선택 가능한 종단 저항
▪ 전원 / 종료 LED 표시기

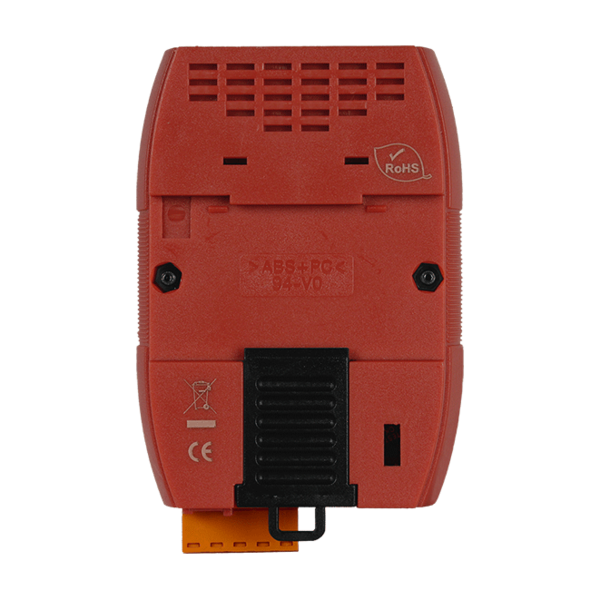

▪ 딘-레일(DIN-rail) 설치 가능
| 모델명 | SG-785 | |||
| 시스템 | ||||
| 인터페이스 | RS-485 | |||
| Pull-high/pull-low 저항 | 1 kΩ | |||
| 종단 저항 | 15 steps, 65 ~ 560 Ω | |||
| LED 디스플레이 | 1 빨강 LED 전원 표시, 1 녹색 LED 종단 저항 표시 | |||
| 전원 | ||||
| 단자대로 부터 전원 | +10 ~ +30 VDC | |||
| 소비 전력 | 0.5 W | |||
| 기구 | ||||
| 치수 (L x W x H) | 112 mm x 72 mm x 35 mm | |||
| 설치 | DIN-Rail Mounting | |||
| 환경 | ||||
| 작동 온도 | -25 to +75 °C | |||
| 보관 온도 | -40 to +85 °C | |||
| 습도 | 5 to 95 % RH, Non-condensing | |||
| SG-785 CR | RS-485 pull-high/pull-low 및 종단 저항 모듈 (RoHS) | |
