제품 상세보기
;)
;)
;)
;)
;)
ZT-2018/S
- 제품명
- ZT-2018/S
- 용도
- ZigBee 라우터 모듈
- 특성
- ZigBee 무선 8-채널 아날로그 입력 with 고전압 보호
- 제조사
- ICPDAS(대만)

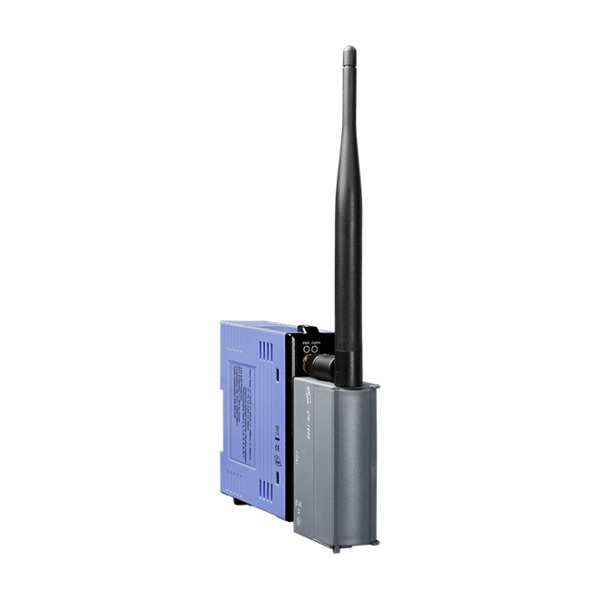

ZT-2018/S
ZigBee 무선 8-채널 아날로그 입력 모듈 with 고전압 보호
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
ZT-2018/S는 과전압 보호가 최대 240Vrms 인 초 고품질 보호 메커니즘을 갖춘 무선 16비트, 8채널 차동 아날로그 입력 모듈입니다.
입력 유형에는 전류(±15mV, ±50mV, ±100mV, ±500mV, ±1V, ±2.5V), 전압(±20mA, 0~20mA or 4~20mA) 및 열전대(Thermocouple)가 포함됩니다.
열전대 개방 감지를 가능하게 하는 기능이 있고, 3000 VDC 내부 모듈 절연 인증을 받았습니다.

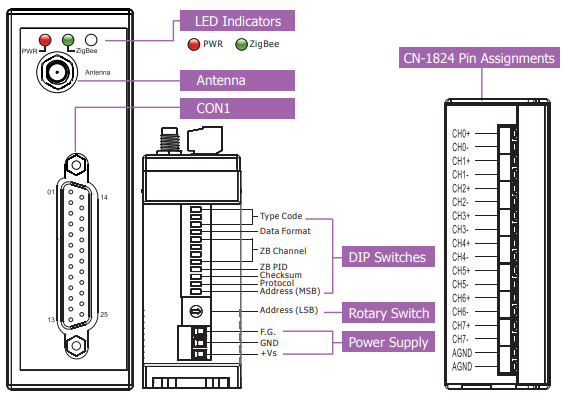

사용자는 쉽게 구성 할 수 있으며 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정은 로터리 및 DIP 스위치 조합을 사용합니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (가시선 ; Line of Sight)

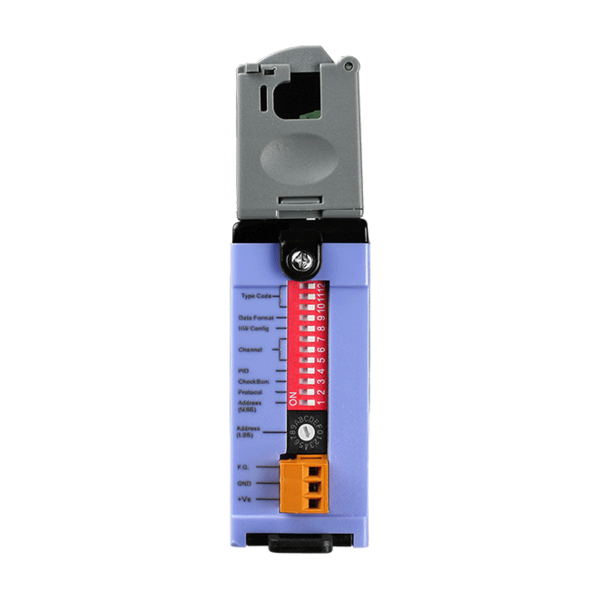

▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 8개의 차동 전류 입력 채널 (TC, mV, V)
▪ 개별 채널 구성
▪ 열전대 단선 감지
▪ 최대 240 Vrms 과전압 보호
▪ ±4kV ESD 보호 (각 터미널에 대해 접점)
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-2018/S | |
| 통신 및 인터페이스 | ||
| 무선 표준 | ZigBee 2007 Pro | |
| 전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
| 안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
| 전송 범위(LOS) | 700 m (Typical) | |
| 인증 | CE/FCC, FCC ID | |
| ZigBee 네트워크 최대 슬레이브 | 255 | |
| ZB-100R/ZB-100T 지원 | - | |
| 프로토콜 | DCON 및 Modbus RTU 프로토콜 지원 | |
| 듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| ZigBee 통신 | 1 LED, 초록 | |
| Power | 1 LED, 빨강 | |
| 절연 (Isolation) | ||
| Intra-module Isolated, Field-to-Logic | 3000 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | Yes | |
| EFT (IEC 61000-4-4) | Yes | |
| Surge ( IEC 61000-4-5) | Yes | |
| 전원 | ||
| 입력 전압 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.2 W (최대) | |
| 기구 | ||
| 가연성 | 난연 재료 (UL 94V-0 레벨) | |
| 치수 (L x W x H) | 87 mm x 33 mm x 110 mm | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| 모델명 | ZT-2018/S | |
| 아날로그 입력 | ||
| 입력 채널 | 8 Differential | |

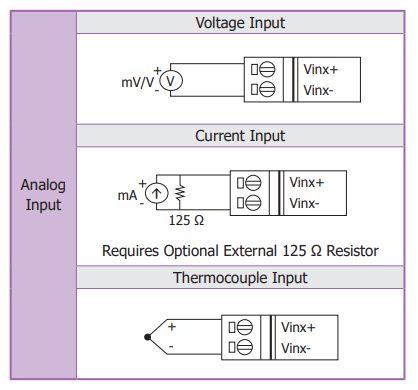

| 입력 타입 | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (전류 입력시 외부 125 Ω 저항 필요) Thermocouple (J, K, T, E. R. S, B, N, C, L, M, LDIN43710) (전류 입력시 외부 125 Ω 저항 필요) |
|
| 해상도 | 16-bit | |
| 정확도 | ±0.1 % of FSR | |
| 샘플링 속도 | 10 Samples/Sec. (Total) | |
| -3dB Bandwidth | 15.7 Hz | |
| Common Mode Rejection | 86 dB | |
| Normal Mode Rejection | 100 dB | |
| 입력 임피던스 | >400 kΩ | |
| 과전압 보호 | 240 Vrms | |
| 개별 채널 구성 | Yes | |
| 오픈 와이어 감지 | Yes, 열전대(Thermocouple) | |

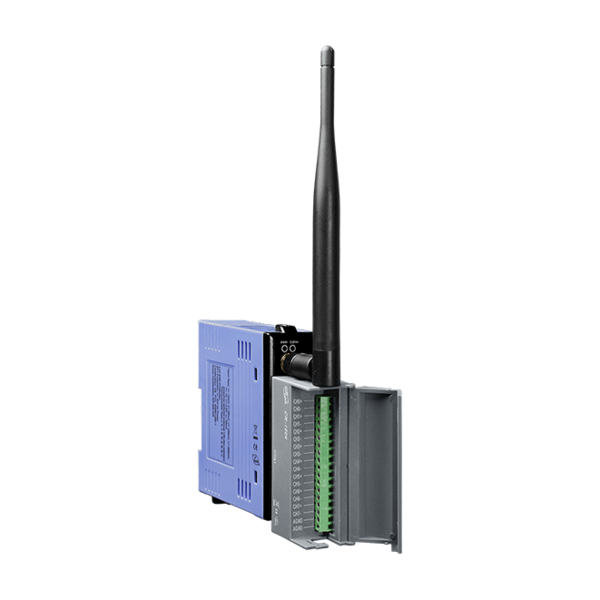

| ZT-2018/S CR | 무선 8-채널 전류 입력 모듈 with 고전압 보호 (ZigBee Router) (RoHS) CN-1824 도터 보드 포함 |
|

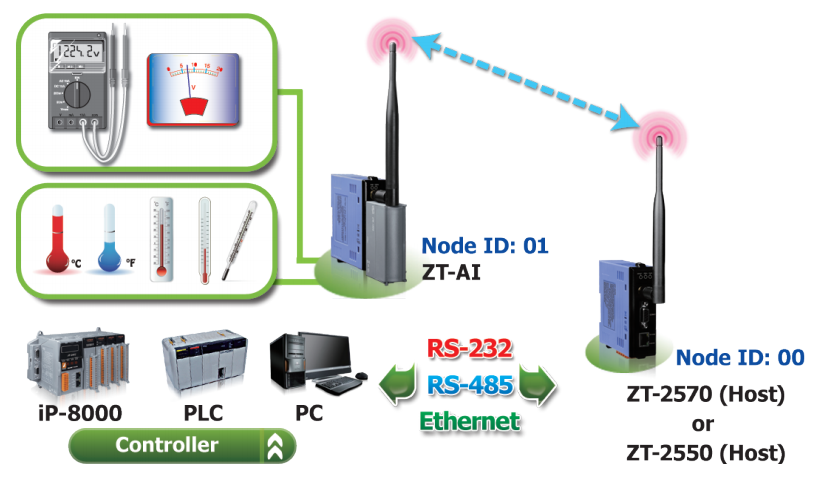

| 중요 사항 : Zigbee Data Acquisition 모듈은 데이터 전송 경로를 조정하기 위해 Zigbee 호스트 컨버터가 필요합니다. Zigbee Data Acquisition 제품 구매시 ZT-2550, ZT-2570 ZigBee 호스트 컨버터를 주문하는 것을 잊지 마십시오. |
||
| ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
