제품 상세보기
;)
;)
;)
;)
;)
ZT-2060-IOG
- 제품명
- ZT-2060-IOG
- 용도
- ZigBee I/O 그룹 모듈 (Pair-connection)
- 특성
- ZigBee 무선 6 채널 절연 DI 및 4 채널 파워 릴레이
- 제조사
- ICPDAS(대만)
ZT-2060-IOG
ZigBee 무선 6-채널 Isolated 디지털 입력 및 4-채널 Power Relay 모듈 (ZigBee Full-function)
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.
ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈 시리즈입니다.
ZT-IOG에서 "IOG"는 I/O Group의 약어이며 다중 대 다중 쌍 연결 I/O 모듈(multi-to-multi Pair-connection I/O module)을 의미합니다.
ZT-2060-IOG 모듈은 6개의 디지털 입력과 4개의 파워 릴레이 출력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다.
사용자는 외부 스위치를 통해 ZigBee Coordinator 또는 ZigBee Router로 쉽게 구성 할 수 있습니다.
ZigBee 코디네이터는 메시지 처리 및 배포 센터(distribution center) 역할을 합니다.
즉, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 즉시 이벤트를 트리거하고, I/O 업데이트 로직 계산을 통해 ZT-IOG 시스템의 DO 출력 상태를 결정할 수 있도록 ZigBee 코디네이터에 업로드합니다.
그런 다음 ZigBee 코디네이터는 다중 대 다중 I/O 쌍 연결 기능(multi-to-multi I/O Pair-connection function)을 달성하기 위해 모든 DO 채널 상태를 동기화할 수 있도록 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드캐스트(broadcast)합니다.
▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽 준수 (ZigBee Pro / ZigBee 2007)
▪ 무선 전송 범위 최대 700 미터 (가시선 ; Line of Sight)
▪ 무선 통신용 AES-128 암호화 지원 (Passive)
▪ 조정 가능한 RF 전송 출력 전력

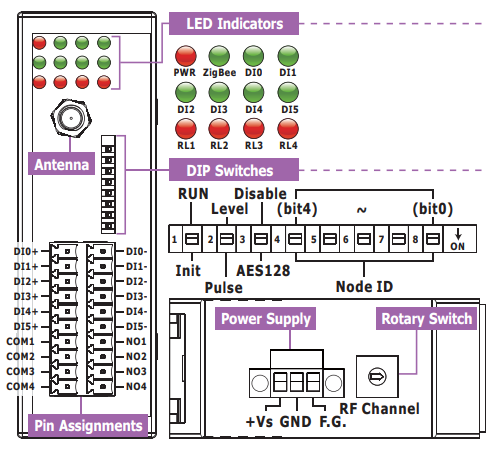

▪ 간편한 구성을 위한 외부 DIP 및 회전 스위치 (Rotary Switch)
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 6-채널 디지털 입력 및 4-채널 파워 릴레이 출력 제공
▪ 280 로직 Pair-connection 채널 지원
▪ 구성 가능한 I/O Pairing Relationship
▪ 서지 및 ESD 보호
▪ 무선 단선 모니터링을 위한 DO Safe Value 설정
▪ DIN- 레일 장착 가능
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-2060-IOG | |
| 통신 및 인터페이스 | ||
| 무선 표준 | ZigBee 2007 Pro | |
| 전송 전력 | 11 dBm (FCC Certificated) ( 최대 19 dBm) | |
| 안테나 | 2.4 GHz - 5 dBi 무지향성 안테나(Omni-directional Antenna) | |
| 전송 범위(LOS) | 700 m (Typical) | |
| 인증 | CE/FCC, FCC ID | |
| ZigBee 네트워크 최대 슬레이브 | 255 | |
| 프로토콜 | DCON 및 Modbus RTU 프로토콜 | |
| 듀얼 워치독 | Yes, 모듈 (1.6 초), 통신 (프로그래머블) | |
| LED 표시기/디스플레이 | ||
| ZigBee 통신 | 1 LED, 초록 | |
| Power | 1 LED, 빨강 | |
| 디지털 입력 | 6 LED 초록 (디지털 입력), 4 LED 빨강 (파워 릴레이 출력) | |
| 절연 (Isolation) | ||
| Intra-module Isolated, Field-to-Logic | 2500 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 전력선, 통신선 및 각 채널에 대해 ± 4kV 접점, 무작위점에 대해 8kV 공기 | |
| EFT (IEC 61000-4-4) | ±4 kV for Power | |
| Surge ( IEC 61000-4-5) | ±3 kV for Power | |
| 전원 | ||
| 입력 전압 범위 | +10 ~ +30 VDC | |
| 소비 전력 | 1.4 W (최대) | |
| 기구 | ||
| 가연성 | 난연 재료 (UL 94V-0 레벨) | |
| 치수 (L x W x H) | 96 mm x 33 mm x 110 mm | |
| 설치 | DIN-Rail | |
| 환경 | ||
| 작동 온도 | -25 to +75 °C | |
| 보관 온도 | -30 to +80 °C | |
| 습도 | 10 to 90 % RH, Non-condensing | |
| 모델명 | ZT-2060-IOG | ||||
| 디지털 입력/카운터 | |||||
| 채널 | 6 | ||||
| 타입 | Wet 접점 (Sink/Source) | ||||
| 입력 레벨 | ON 전압 레벨 | +3.5 ~ +30 VDC | |||
| OFF 전압 레벨 | 최대 +1 VDC | ||||
| 입력 임피던스 | 3 kΩ, 0.33 W | ||||
| 릴레이 출력 | |||||
| 채널 | 4 | ||||
| 타입 | Power Relay, Form A | ||||
| 정격 접점 | 5 A @ (250 VAC/30 VDC) | ||||
| 최대 접점 전압 | 270 VAC/125 VDC | ||||
| 복구 시간 | 정격 전압에서 최대 5 ms | ||||
| 내구성 | 전기적 | 저항 부하 : 작업 100,000 ops. min (10 ops/minute) | |||
| 기계적 | 무부하 : 20,000,000 ops. min. (300 ops/minute) | ||||
| 절연 저항 | 500 VDC에서 최소 1000 MΩ | ||||
| 서지 강도 | 5,080 V (1.2 / 50 us) | ||||
| ZT-2060-IOG CR | ZigBee I/O Group (Pair-connection) 모듈 with 6-채널 Isolated 디지털 입력 및 4-채널 파워 릴레이 출력 모듈 (Full-function) (RoHS) | |
| 중요 사항 : 고급 구성을 수행하기 위한 요구 사항이 있는 경우 최소 하나의 ZT-USBC 또는 ZT2570 ZigBee 변환기를 주문하십시오. |
||
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2510 CR | ZigBee 리피터 (Slave, ZigBee Router) (RoHS) | |
| ZT-USBC | USB to ZigBee Converter (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
