제품 상세보기
;)
ZT-CHK
- 제품명
- ZT-CHK
- 용도
- ZigBee Sniffer
- 특성
- ZigBee 탐지기
- 제조사
- ICPDAS(대만)

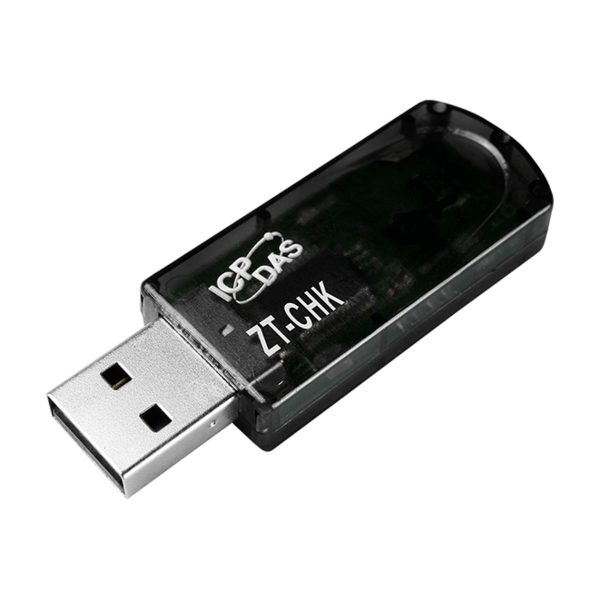

ZT-CHK
ZigBee 탐지기
ZigBee는 무선 개인 영역 네트워크 (WPAN ; Wireless Personal Area Networks)에 대한 IEEE 802.15.4 표준을 기반으로하는 사양입니다. ZigBee는 ISM 무선 대역에서 작동합니다. 산업용 제어, 의료 데이터 수집, 연기 및 침입자 경고, 빌딩 자동화 및 홈 자동화 등을 위한 범용, 저렴, 자체 구성(self -organizing), 메시 네트워크(mesh network)를 정의합니다.

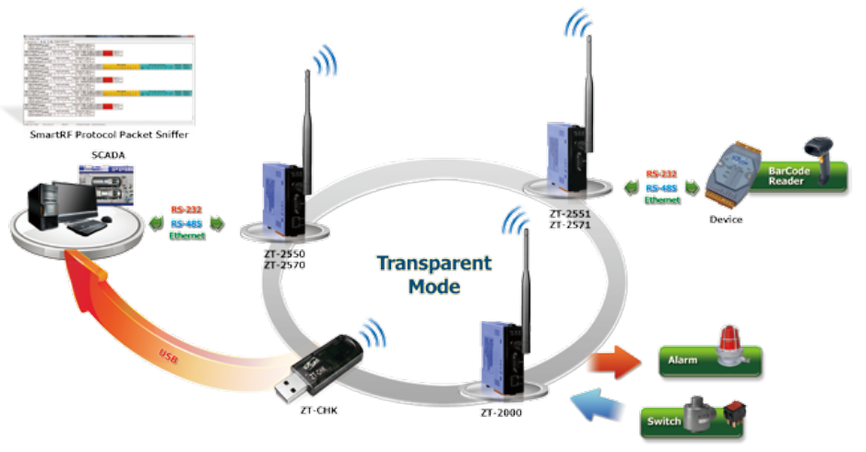

ZT-CHK 모듈은 TI SmartRF Protocol Packet Sniffer (SPPS) 소프트웨어를 사용하여 IEEE 802.15.4 표준의 무선 데이터 패킷을 실시간으로 캡처하고 분석하는 무선 스니퍼입니다.
USB 인터페이스를 통해 ZT-CHK를 PC에 쉽게 설치할 수 있습니다.
SPPS 소프트웨어를 사용하면 PC에서 무선 데이터 패킷을 보거나 저장할 수 있으며 이러한 데이터 패킷은 ZigBee 2007 (ZigBee Pro)과 같습니다.
또한 이는 사용자가 애플리케이션에서 IEEE 802.15.4 데이터를 분석하고 무선 통신 테스트 시간을 효율적으로 단축 할 수 있는 좋은 방법이 될 수 있습니다.
SmartRF Protocol Packet Sniffer는 아래 웹 사이트 (http://www.ti.com/tool/packet-sniffer)에서 다운로드 할 수 있습니다.
SmartRF Protocol Packet Sniffer를 설치하면 ZT-CHK 드라이버도 함께 설치됩니다.
▪ IEEE 802.15.4 표준의 무선 데이터 패킷 캡처 가능
▪ 외부 안테나 필요 없음
▪ USB 1.1/2.0 (고속)과 완벽하게 호환
▪ 외부 안테나 필요 없음
▪ 작동 온도 : -25 °C ~ +75 °C
| 모델명 | ZT-CHK | ||
| 하드웨어 | |||
| MCU Module | TI CC2531 | ||

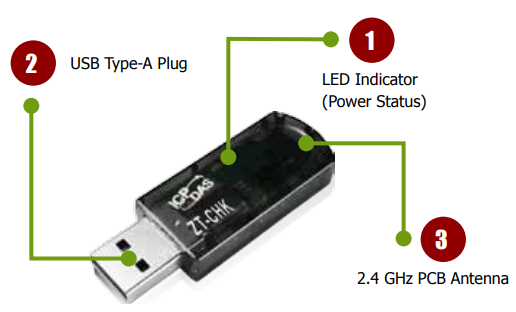

| LED 표시기 | 전원 LED 1개 (빨강) | ||
| 통신 인터페이스 | |||
| USB | 커넥터 | Type-A Plug | |
| 호환성 | USB 1.1 및 2.0 표준 | ||
| 드라이버 | Windows 2000/XP/Vista/7/8/10 | ||
| 전원 | |||
| 전원 공급 | USB 소켓 전원 | ||
| 소비 전력 | 0.15 W (최대) | ||
| 기구 | |||
| 가연성 | 플라스틱, 난연 재료 (UL 94V-0 레벨) | ||
| 치수 (L x W x H) | 58.4 mm x 19.8 mm x 9 mm | ||
| 환경 | |||
| 작동 온도 | -25 to +75 °C | ||
| 보관 온도 | -30 to +80 °C | ||
| 습도 | 10 to 90 % RH, Non-condensing | ||
| 무선 | |||
| 안테나 (2.4GHz) | 2.4 GHz - 3 dBi PCB 안테나 (50Ω) | ||
| 전송 범위(LOS) | 60 m (Typical) | ||
| ZT-CHK CR | ZigBee Sniffer (RoHS) | |
| ZT-2550 CR | RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2551 CR | RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS) | |
| ZT-2570 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS) | |
| ZT-2571 CR | Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Slave, ZigBee Router) (RoHS) | |
| ZT-2000 DIO 시리즈 | 무선 디지털 입력 및 디지털 출력 ZigBee I/O 장치 | |
| ZT-2000 AIO 시리즈 | 무선 아날로그 입력 및 아날로그 출력 ZigBee I/O 장치 | |
| ZT-USBC | USB to ZigBee Converter (RoHS) | |
| 외부 안테나 | 2.4GHz 외부 안테나, RP SMA Male (Plug) | |
| 연장 케이블 | 3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female | |
