EtherNet/IP 소개

EtherNet/IP는 표준 이더넷 (IEEE 802.3 및 TCP/IP 프로토콜 제품군)을 통해 구현 된 CIP (Common Industrial Protocol ; 공통 산업 프로토콜)에 부여 된 이름입니다.
EtherNet/IP는 2001년에 도입되었으며, 제조 자동화(manufacturing automation)에 사용할 수 있는 가장 발전되고  검증 된 완전한 산업용 이더넷 네트워크 솔루션( industrial Ethernet network solution)입니다. 사용자가 개방형 기술과 인터넷의 장점을 활용하고자 함에 따라 빠르게 성장하고 있습니다. EtherNet/IP는 상위 계층에서 CIP를 구현하는 네트워크 제품군의 구성원입니다.

EtherNet/IP는 DeviceNet 및 ControlNet과 같은 개방형 네트워크 표준(open network standard) 중 하나입니다. 산업 자동화 애플리케이션을 위한 산업 애플리케이션 계층 프로토콜입니다. EtherNet/IP는 전송 제어 프로토콜(TCP ; Transport Control Protoco), 인터넷 프로토콜(IP ; Internet Protocol), 미디어 액세스 및 신호 기술을 포함하여 기존 이더넷의 모든 프로토콜을 사용합니다. 표준 이더넷 기술을 기반으로 구축된다는 것은 EtherNet/IP가 오늘날 발견되는 모든 표준 이더넷 장치에서 투명하게 작동한다는 것을 의미합니다. EtherNet/IP 애플리케이션 계층은 DeviceNet 및 ControlNet 모두에서 사용되는 "공통 산업 프로토콜"(CIP ; Common Industrial Protocol)을 기반으로합니다. 이 표준은 네트워크에 연결된 장치를 개체 모음으로 구성합니다. 액세스(access), 동작(behavior) 및 확장(extensions)을 정의하여 공통 프로토콜을 사용하여 매우 다양한 장치에 액세스 할 수 있습니다. 이러한 프로토콜을 기반으로 구축 된 EtherNet/IP는 산업 현장에서 엔터프라이즈 네트워크에 이르는 완벽한 통합 시스템을 제공합니다.

Ethernet/IP는 전송 제어 프로토콜 (TCP ; Transport Control Protocol), 사용자 데이터 그램 프로토콜 (UDP ; User Datagram Protocol), 인터넷 프로토콜 (IP ; Internet Protocol) 및 기성품 이더넷 기술에서 볼 수 있는 미디어 액세스 및 신호 기술을 포함한 표준 이더넷의 모든 전송 및 제어 프로토콜을 사용합니다. 이러한 표준 통신 기술을 기반으로 Ethernet/IP가 오늘날 시장에서 볼 수 있는 모든 표준 이더넷 장치와 투명하게 작동합니다.

EtherNet/IP 특징

▪   사용자가 데이터를 제어, 구성 및 수집 할 수 있는 생산자-소비자 서비스(Producer-Consumer service) 제공
▪   이더넷 물리 계층 및 데이터 링크 계층에 기존 IEEE 표준 사용
▪   구리(copper), 파이버(fiber), 파이버 링(fiber ring) 및 무선(wireless) 솔루션을 포함하여 상업적으로 사용 가능한 산업 인프라 제품을 활용하는 유연한 설치 옵션을 제공
▪   산업 환경을 위한 강력한 물리 계층 옵션을 제공하고 밀봉 된 RJ-45 및 M12-4 D-coding 커넥터 사용
▪   OPC, TCP/IP, HTTP, FTP, SNMP, DHCP를 포함한 일반 통신 표준과 호환
▪   명시적 메시징에는 TCP 포트 번호 44818을, 암시적 메시징에는 UDP 포트 번호 2222를 사용
▪   UDP 기반 암시적 메시징을 통한 기본 I/O 데이터 전송
▪   TCP를 통한 매개 변수, 프로그램 및 레시피 업로드 및 다운로드
▪   UDP를 통한 폴링, 주기적 및 상태 변경 모니터링
▪   TCP를 통한 One-to-one (unicast), one-to-many (multicast), 및 one-to-all (broadcast) 통신

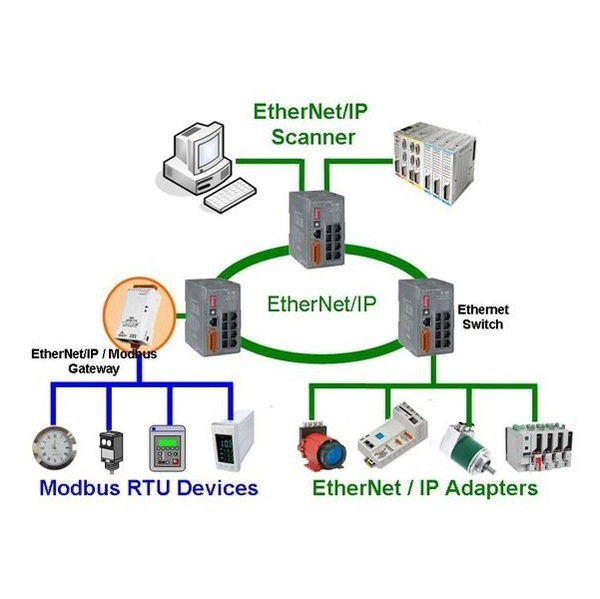

Topology

EtherNet/IP 애플리케이션

▪   자동 이송 라인, 도장 공장 및 조립 라인
▪   식품 가공/포장
▪   단면 컨베이어
▪   개별 부품 기계
▪   빠른 응답 시간이 필요한 애플리케이션
▪   고속 애플리케이션 - 높은 처리량 및 속도, 높은 I/O 수, 넓은 지리적 거리에 걸친 분산 및 실시간 성능이 필요한 경우
