CAN Bus 선택가이드

제품명: CAN Bus 선택가이드

용도: 광 컨버터

특성: Fiber Converter

제조사: ICPDAS(대만)

Fiber Converter

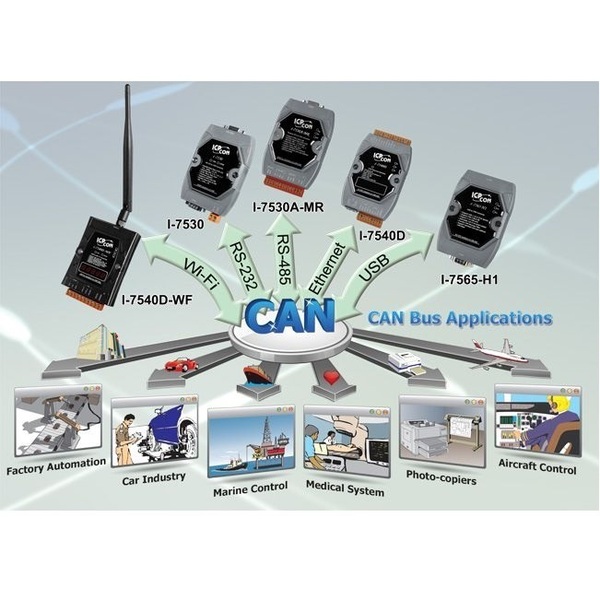

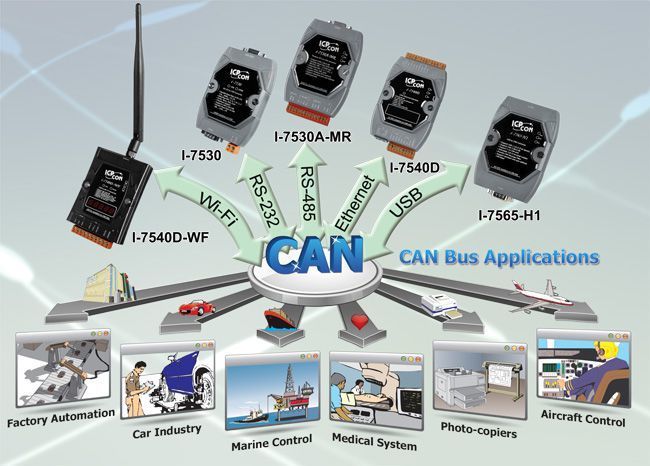

ICP DAS사의 CAN 컨버터는 두 개 이상의 통신 인터페이스의 물리적 결합을 설정하는데 사용되며 복잡한 네트워크 구조를 구현할 수 있는 인프라 구성 요소입니다.

CAN과 COM, USB 또는 이더넷 인터페이스 간의 데이터 변환을 구현하는데 사용할 수 있습니다. 필요한 CAN 컨버터를 선택함으로써 사용자는 다중 인터페이스 간의 데이터 교환 및 전송을 쉽게 제어하고 통합 할 수 있습니다.

CAN to Fiber 컨버터 시리즈 제품 :
모델명		I-2533CS-FD	I-2533T-FD	I-2533CS	I-2533CS-60	I-2533CS-A ^note1 I-2533CS-B* ^*note1	I-2533	I-2532
CAN 인터페이스	모듈 타입	Bridge	Bridge	Bridge	Bridge	Bridge	Bridge	Converter
	전송 속도 (bps)	CAN bit rates: 10 ~ 1000 kbps, CAN FD bit rates for data field: 100 ~ 3000 kbps	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	10 k ~ 500 k
	CAN Filter	Yes	Yes	Yes	Yes	Yes	Yes	Yes
	종단 저항	Built-in	Built-in	Built-in	Built-in	Built-in	Built-in	Built-in
	절연	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
	사양	ISO 11898-2, CAN 2.0A/B and FD	ISO 11898-2, CAN 2.0A and CAN 2.0B
	전파 지연	190μs ^*note2	190μs ^*note2	190μs ^*note2	190μs ^*note2	190μs ^*note2	190μs ^*note2	< 120 ns
Fiber 인터페이스	타입	SC Duplex type ; Single mode ; 100Base-FX;	ST Duplex type ; Multi-mode ; 100Base-FX;	SC Duplex type ; Single mode ; 100Base-FX;		SC type ; Single mode ; 100Base-FX;	ST (Multi-mode)	ST (Multi-mode)
	광파 길이(Wave Length) (nm)	1310				TX: 1310, RX: 1550 for I-2533CS-A TX: 1550, RX: 1310 for I-2533CS-B	850	850
	광 케이블 (μm)	8.3/125, 8.7/125, 9/125 or 10/125	50 / 125, 62.5 / 125 or 100 / 140	8.3/125, 8.7/125, 9/125 or 10/125			50 / 125, 62.5 / 125, 100 / 140	50 / 125, 62.5 / 125, 100 / 140
	최대 광 거리 (km)	30 km	2 km	30 km	60 km	15 km	2 km	1.4 km
Misc.	토폴로지(Topology)	One-to-One, One-to-Many					One-to-One	One-to-One
	Fiber Switch 작동	Yes	Yes	Yes	Yes	Yes	No	No
	CAN bus 거리 확장 및 신호 반복	Yes	Yes	Yes	Yes	Yes	Yes	No
	2개의 다른 네트워크 통합	Yes	Yes	Yes	Yes	Yes	Yes	No
note1: I-2533CS-A와 I-2533CS-B는 한 쌍이며 CAN Bus 애플리케이션에서 쌍으로 사용해야 합니다. note2: 전파 지연은 CAN Bus 전송속도(baud rate)와 CAN 메시지 포맷(message format)에 따라 다릅니다. 이 값은 1 Mbps의 CAN 전송 속도, CAN ID 0x12345678 및 0xFF 값인 8 bytes 데이터를 사용하여 테스트 되었습니다.
