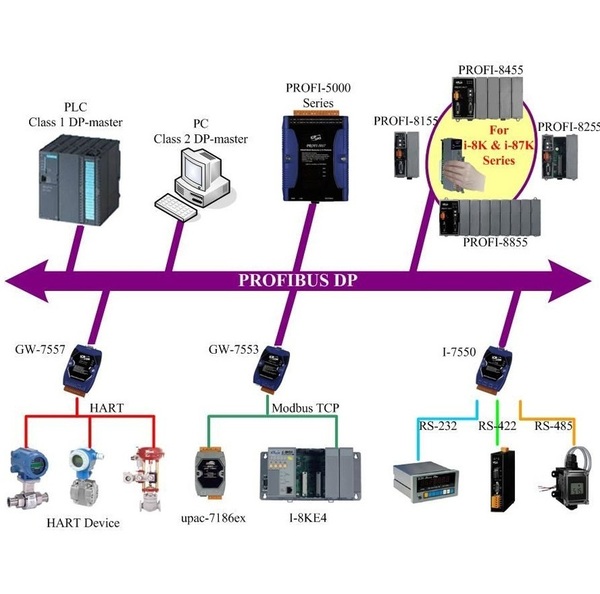

PROFIBUS 선택가이드

제품명: PROFIBUS 선택가이드

용도: PROFIBUS 원격 I/O 모듈

특성: PROFIBUS 원격 I/O 모듈

제조사: ICPDAS(대만)

아날로그 입력 모듈
모델명	PROFI-5017		PROFI-5017C		PROFI-5018/S
	8-채널 전압 입력 모듈		8-채널 전류 입력 모듈		10-채널 열전대 입력 모듈
채널	8		8		10
배선	Differential(차동)		Differential(차동)		Differential(차동)
개별 채널	Yes		Yes		Yes
센서 타입	-		-		Thermocouple (J, K, T, E. R. S, B, N, C)
전압 입력 범위	±10 V, ±5 V, ±2.5 V, ±1.25 V		-		±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V
전류 입력 범위	-		0 ~ 20 mA		±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (외부 125Ω 저항 필요)
해상도	14-bit		14-bit		16-bit
샘플링 속도	10 Hz		10 Hz		10 Hz
정확도	±0.1 % of FSR		±0.2 % of FSR		±0.1 % of FSR

아날로그 출력 모듈
모델명		PROFI-5024
		4-채널 전압/전류 출력 모듈
채널		4
배선		Differential(차동)
전압 입력 범위		±10 V
전류 입력 범위		0 ~ 20 mA, 4 ~ 20 mA
해상도		14-bit
정확도	전압 출력	±0.1 % of FSR
	전류 출력	±0.2 % of FSR
절연(Isolation)		3750 Vrms

디지털 입출력 모듈
모델명		PROFI-5045	PROFI-5050	PROFI-5051	PROFI-5052	PROFI-5053	PROFI-5055	PROFI-5060
디지털 입력 (DI)	채널	-	16	24	12	24	8	8
	절연 전압	-	-	3750 Vrms	5000 Vrms	-	3750 Vrms	3750 Vrms
	접점	-	Dry	Wet	Wet	Dry	Wet	Wet
	Sink/Source (NPN/PMP)	-	Sink/Source	Sink/Source	Sink/Source	-	Sink/Source	Sink/Source
	ON 전압 레벨	-	+4 ~ +30 VDC	+10 ~ +50 VDC	+4 ~ +30 VDC	Open	+10 ~ +50 VDC	+4 ~ +30 VDC
	OFF 전압 레벨	-	최대 +1 VDC	최대 +4 VDC	최대 +1 VDC	Close to IN.GND	최대 +4 VDC	최대 +1 VDC
	입력 임피던스	-	-	10 KΩ	3 KΩ	-	10 KΩ	3 KΩ
디지털 출력 (DO)	채널	24	8	-	-	-	8	4
	절연 전압	3750 Vrms	-	-	-	-	3750 Vrms	-
	타입	Open Collector	Open Collector	-	-	-	Open Collector	Relay (Form C)
	Sink/Source (NPN/PMP)	Sink	Sink	-	-	-	Sink	-
	부하 전압	+10 ~ 40 VDC	+10 ~ 30 VDC	-	-	-	+10 ~ 40 VDC	30 VDC / 125 VAC
	최대 부하 전류	650 mA/채널	30 mA/채널	-	-	-	650 mA/채널	0.6A@125VAC, 2A@30VDC
