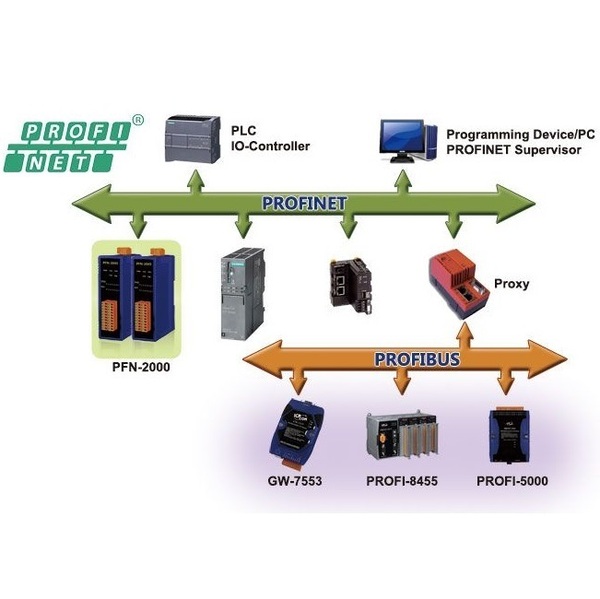

PROFINET 선택가이드

제품명: PROFINET 선택가이드

용도: PROFINET 원격 I/O 모듈

특성: PROFINET 원격 I/O 모듈

제조사: ICPDAS(대만)

PROFIBUS 아날로그 입력 모듈
모델명	PFN-2019/S
채널	10 (Differential)
센서 타입	열전대 (J, K, T, E, R, S, B, N, C)
전압 입력 범위	±15mV, ±50mV, ±100mV, ±500mV, ±1V, ±2.5V, ±5V, ±10V
전류 입력 범위	±20 mA, 0 ~ +20 mA, +4 mA ~ +20 mA (점퍼 선택 가능)
해상도	16-bit
샘플링 속도	10 Hz
정확도	±0.1% of FSR
EDS 보호	채널당 4 kV 접점

PROFIBUS 아날로그 출력 모듈
모델명	PFN-2024
채널	4
전압 입력 범위	0 ~ 5 V, ±5 V, 0~ 10 V, ±10
전류 입력 범위	0 ~ +20 mA, +4 mA ~ +20 mA
해상도	16-bit
샘플링 속도	10 Hz
정확도	±0.1% of FSR
EDS 보호	채널당 4 kV 접점

PROFIBUS 디지털 입출력 모듈
모델명		PFN-2042	PFN-2051	PFN-2052	PFN-2053	PFN-2055		PFN-2060
디지털 입력(DI)	채널	-	16	8	16	8	16
	접점		Dry + Wet	Wet	Dry	Dry + Wet	Dry + Wet
	Sink/Source (NPN/PNP)		Dry : Source Wet: Sink/Source	Sink/Source	Source	Dry : Source Wet: Sink/Source	Dry : Source Wet: Sink/Source
	Wet 접점 ON 전압 레벨		+10 ~ 50 VDC	+4 ~ 30 VDC	-	+10 ~ 50 VDC	+10 ~ 50 VDC
	Wet 접점 OFF 전압 레벨		최대 +4 VDC	최대 +1 VDC	-	최대 +4 VDC	최대 +4 VDC
	Dry 접점 ON 전압 레벨		Close to GND	-	Close to GND	Close to GND	Close to GND
	Dry 접점 OFF 전압 레벨		Open	-	Open	Open	Open
	입력 임피던스		10 kΩ, 0.5 W	3 kΩ, 0.3 W	3 kΩ, 0.3 W	10 kΩ, 0.5 W	10 kΩ, 0.5 W
디지털 출력(DO)	채널	16	-	-	-	8	6
	타입	Open Collector				Open Collector	Power Relay
	Sink/Source (NPN/PNP)	Sink				Sink	Form A
	부하 전압	+3.5 ~ +50 VDC				+3.5 ~ +50 VDC	30 VDC/125 VAC
	최대 부하 전류	700 mA/채널				700 mA/채널	2A @ 30VDC, 0.6A @ 125VAC
	과전압 보호	60 VDC				60 VDC	-
	과부하 보호	Yes				Yes	-
	Power-on Value	Yes				Yes	Yes
	Safe Value	Yes				Yes	Yes
