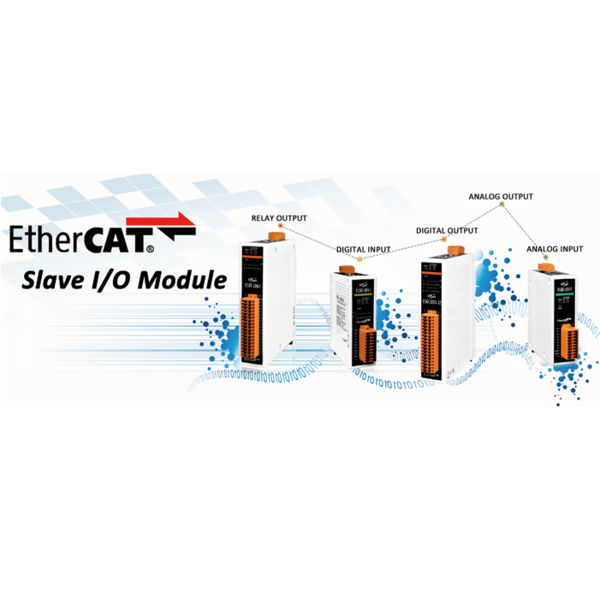

EtherCAT 선택가이드

제품명
EtherCAT 선택가이드
용도
EtherCAT I/O 모듈
특성
EtherCAT I/O 모듈
제조사
ICPDAS(대만)












   EtherCAT 아날로그 입력

모델명 EtherCAT 아날로그 입력
Cycle Time DC 해상도 채널 입력 범위 센서 입력 카운팅 모드 샘플링 속도
  ECAT-2011H 1 ms N/A 12-bit 8 Diff/16 S.E 0 ~ 1 0V, ±10V,
±5V, ±2.5V,
0 ~ 20mA, ±20mA,
4 ~ 20mA 또는 ±4 ~ 20mA
(소프트웨어 선택 가능)		 - 0.2 % of LSB 1kHz
채널당
  ECAT-2012H 16-bit 0.05 % of LSB
  ECAT-2016-3 16-bit 3
(Strain Gauge)		 ±10 V, ±5 V,
±2.5 V, ±1.25 V,
±625 mV, ±312 mV,
±200 mV, ±100 mV,
±50 mV, ±25 mV		 Full-Bridge ±0.1 % of FSR
  ECAT-2016N 16-bit 1
(Strain Gauge)		 ±1.25 V,
±600 mV, ±300 mV,
±125 mV, ±80 mV,
±60 mV, ±40 mV,
±30 mV, ±20 mV,
±15 mV, ±10 mV






   EtherCAT 아날로그 출력

모델명 EtherCAT 아날로그 입력
Cycle Time Distributed
Clocks		 채널 해상도 출력 범위 센서 입력 정확도 출력 기능
  ECAT-2024 1 ms Yes 4 12-bit 0 ~ 5V, +/- 5V,
0 ~ 10V, +/- 10V		 - ±2 LSB 10 V @ 5 mA
  ECAT-2028 8






   EtherCAT DC 디지털 입출력

모델명 EtherCAT 디지털 입력 디지털 출력
Cycle Time Distributed Clocks 채널 타입 채널 타입 최대 부하 전류
 ECAT-2057 200 ms Yes - - 16 Open Emitter
(Source)		 100 mA/채널
 ECAT-2057P 500 mA/채널
 ECAT-2057-NPN Open Collector
(Sink)		 100 mA/채널
 ECAT-2057-8P8N 16 Open Collector
(Sink)
Open Emitter
(Source)
 ECAT-2057-32 32 Open Emitter
(Source)		 500 mA/채널
 ECAT-2045  200 ms Yes - - 16 Open Collector
(Sink)		 700 mA/채널
 ECAT-2045-32  1 ms 32 500 mA/채널
 ECAT-2045K-32
 ECAT-2051 200 us Yes 16 Dry (Source),
Wet (Sink/Source)		 - - -
 ECAT-2051-32 1 ms 32
 ECAT-2050 200 us Yes 13 Dry (Source),
Wet (Sink/Source)		 4 Open Collector/Emitte
(점퍼 선택 가능)		 100 mA/채널
 ECAT-2052 200 us Yes 8 Wet (Sink/Source) 8 Open Emitter
(Source)		 100 mA/채널
 ECAT-2052-NPN Open Collector
(Sink)
 ECAT-2053 200 us Yes 16 Wet (Sink/Source) - - -
 ECAT-2055 200 us Yes 8 Dry (Source),
Wet (Sink/Source)		 8 Open Collector
(Sink)		 700 mA/채널
 ECAT-2055-32 1 ms 16 16
 ECAT-2060 200 us Yes 6 Dry (Source),
Wet (Sink/Source)		 6 Relay, Form A
(SPST-NO)		 5 A/채널
 ECAT-2061 - - 16
