WISE Inteligent IIoT Edge Controller 소개

WISE IIoT Edge Controller는 ICP DAS가 설계한 지능형 웹 기반 다기능 PAC 컨트롤러(Web-based Multi-functions PAC controller)로, 다양한 산업 애플리케이션에서 원격 로직 제어(remote logic control) 및 모니터링(monitoring에 사용되는 제어 장치 역할을 합니다. WISE는 몇 번의 클릭만으로 컨트롤러에서 제어 논리를 구현할 수 있는 사용자 친화적이고 직관적인 HMI 인터페이스를 제공하므로 프로그래밍이 필요하지 않습니다. 이 강력하고 사용하기 쉬운 소프트웨어를 통해 학습 곡선을 최소화하고 시장 출시 시간을 단축하며 시스템 개발에 소요되는 인건비와 비용을 크게 줄일 수 있습니다.

웹 브라우저(Web browser)를 통해 WISE의 웹 서버(Web Server에 액세스하여 논리 규칙 편집 (logic rule edition) 및 다운로드(download)와 같은 작업을 수행할 수 있습니다. WISE는  IF-THEN-ELSE 규칙 엔진을 장착하여, 규칙이 유효한지 여부를 확인하고 특정 조건에서 즉, I/O 채널 값 설정, 예약된 작업 및 타이머 작업 수행, 이메일 보내기 등 작업의 실행을 결정합니다.

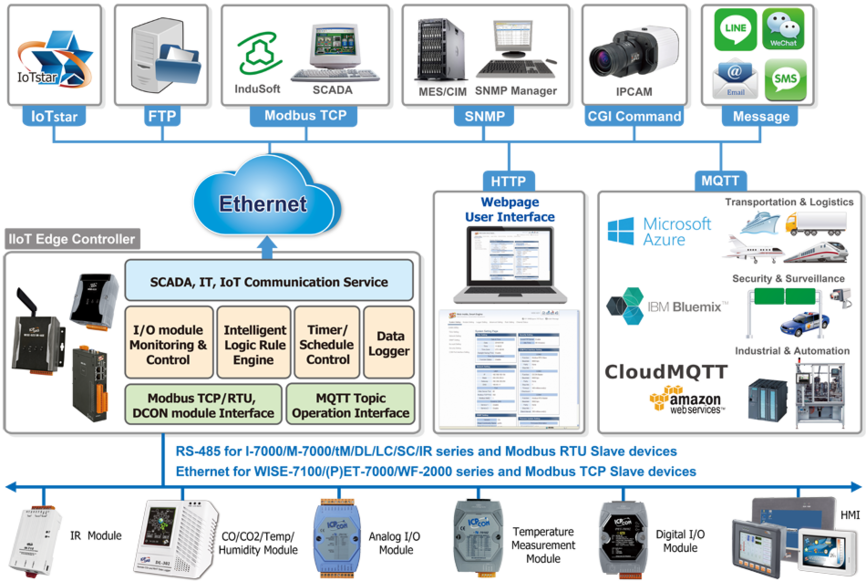

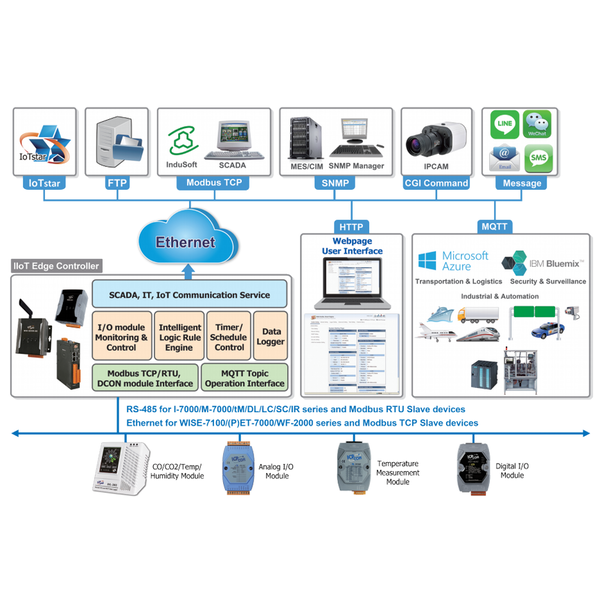

WISE는 WISE 시리즈 컨트롤러의 장점 외에도 I/O 기능을 더 많이 지원합니다. XV-board를 지원하며, I-7000 I/O 모듈, Modbus RTU 슬레이브 모듈 및 Modbus TCP 슬레이브 모듈에 함께 연결할 수 있습니다. 다양한 선택 옵션으로 I/O 모듈 통합의 유연성을 통해 다양한 애플리케이션의 요구사항을 충족할 수 있습니다. WISE는 주기적인 주기(periodic cycle) 또는 이벤트 트리거(event trigger)로 I/O 채널 데이터를 기록하는 Data Logger 기능을 제공합니다. 그리고 FTP나 이메일로 데이터 파일을 컨트롤 센터로 보낼 수 있습니다. CGI 명령어 전송 기능 외에도 WISE는 네트워크 장치가 이더넷을 통해 WISE의 IF-THEN-ELSE 논리 규칙 작동을 트리거할 수 있도록 CGI 명령어 수신 기능을 지원합니다. 충분히 추론된 CGI 명령 기능을 통해 WISE는 네트워크 환경에서 디바이스와 유연하게 상호작용할 수 있습니다.


또한, Modbus TCP/RTU 프로토콜을 통해 SCADA 소프트웨어가 컨트롤러의 I/O 채널 또는 시스템 상태를 실시간으로 제어 및 모니터링할 수 있습니다. WISE는 SNMP V2c 프로토콜 및 SNMP 트랩 작업을 지원하여 SNMP 네트워크 관리 소프트웨어와 함께 작동합니다. 또한 메시지 게시(message publishing) 및 구독 메커니즘(subscribing mechanism)을 위해 MQTT broker와 연결하기 위한 MQT 프로토콜과 Microsoft Azure 및 IBM Bluemix가 제공하는 IoT 서비스와의 연결을 지원합니다. 추가적으로, WISE는 인스턴트 메시징 APP에 LINE으로 메시지를 발송하도록 제공합니다. SCADA 및 IT 소프트웨어(또는 장치)와의 유연한 통합 기능과 실시간 I/O 로직 제어의 안정적인 기능은 WISE를 IoT(Internet of Thing) 시대에 가장 비용 효율적인 I/O 컨트롤러로 만듭니다.

WISE 특징

■  IF-THEN-ELSE 로직 규칙 실행 기능
WISE-523x/WISE-224x에는 IF-THEN-ELSE 로직 규칙 엔진(logic Rule Engine)이 탑재되어 있으며, 로직 내용을 설정할 수 있는 IF-THEN-ELSE 로직을 제공합니다. 로직 편집(logic edition)을 완료하고 WISE 컨트롤러로 로직을 다운로드한 후 로직 엔진(Rule Engine)은 특정 조건에서 순서대로 로직을 루프 실행(loop execute)합니다.


■  컨트롤러에 로직 콘텐츠를 구현하는 데 프로그래밍 불필요
WISE-523x/WISE-224x는 컨트롤러의 제어 로직을 편집하기 위한 사용자 친화적인 Web UI 페이지를 제공합니다. 코드를 한 줄도 작성하지 않고 로직 규칙을 설정하고 배포할 수 있습니다. 몇 번의 마우스 클릭으로 로직 편집(logic edition)을 구현할 수 있게 합니니다.


■ 별도의 소프트웨어 도구가 필요하지 않으므로 모든 작업은 웹 브라우저를 통해 수행
일반 웹 브라우저(Web browser)에서 실행되는 웹 기반 HMI 인터페이스를 제공합니다. 제어 로직을 편집하려면 WISE-523x/WISE-224x의 웹 서버에 연결하는 브라우저만 필요합니다. 대상 PC에 추가로 소프트웨어 도구를 설치할 필요가 없습니다.


■  XV-Board 및 다양한 원격 I/O 모듈 지원
WISE-523x/WISE-224x를 사용하면 광범위한 ICP DAS I/O 모듈과 XV-Board, I-7000 모듈, (P)ET-7000 모듈, WISE-7100 모듈, WF-2000 모듈 및 tM/DL/LC/SC 시리즈로 연결할 수 있습니다. 이러한 ICP DAS 모듈 외에도 WISE-523x/WISE-224x를 통해 I/O 모니터링을 위한 Modbus RTU/TCP Slave 프로토콜을 지원하는 장치에도 연결할 수 있습니다. 다양한 유형의 I/O 모듈과 연결하는 기능은 시스템 구현을 위한 유연성과 확장성을 가능하게 하며 요구사항에 맞는 최적의 솔루션을 찾을 수 있도록 하여 고객의 다양한 요구사항을 충족시킵니다.


■  타이머(Timer) 및 일정 작업(Schedule operation) 제공
WISE-523x/WISE-224x는 두 가지 종류의 타이밍 기능을 제공합니다. 타이머(Timer)와 일정(Schedule)입니다. 이를 통해 시간 지연과 같은 특정 작업을 수행하거나 제어 로직 실행을 위한 특정 날짜 또는 시간을 예약할 수 있습니다. WISE 컨트롤러 시계의 정확성을 보장하기 위해 네트워크를 통한 시간 동기화를 위해 시계를 SNTP 타임 서버에 동기화하는 기능도 있습니다.


■  SSL 이메일 알람 메시지 전송 기능 제공
WISE-523x/WISE-224x는 SSL 이메일 알람 메시지 전송 기능을 지원합니다. 이메일은 실시간 메시지 통신을 위한 중요한 기능입니다. 특정 이벤트에 대한 실시간 메시지 전송을 제공할 수 있도록 로직 제어의 일부로 로직 편집에 전송 액션(sending action을 추가할 수 있습니다. SSL 인증은 WISE-523x/WISE-224x에서 제공합니다.


■  CGI 명령 송신 및 수신 기능 제공
CGI 명령 기능은 네트워크 환경에서 실시간 메시지 통신을 위한 중요한 기능입니다. WISE-523x/WISE-224x는 CGI 명령 전송 및 CGI 명령 수신으로 완전한 CGI 명령 작업을 지원합니다. CGI 명령 전송 액션은 특정 이벤트에 대한 응답으로 로직 제어의 일부로 로직 편집에 추가할 수 있습니다. CGI 명령 수신 기능을 통해 WISE-523x/WISE-224x는 다른 네트워크 장치로부터 CGI 명령을 수신할 수 있도록 합니다. CGI 명령 수신 내용은 IF 조건문에서 THEN/ELSE 작업을 트리거하는 데 사용할 수 있습니다.


■   Data Logger 기능
WISE-523x/WISE-224x 컨트롤러의 microSD 카드로 I/O 데이터를 실시간으로 기록하는 Data Logger 기능을 제공합니다. 데이터 로그 파일을 FTP 서버 또는 사용자의 이메일 주소로 보내거나 FTP 클라이언트 유틸리티 또는 웹 페이지에서 다운로드하여 추가 관리 또는 데이터 분석을 수행할 수 있습니다.


■  수학 공식 편집 기능
WISE-523x는 내부 레지스터에서 수학 공식 편집 기능(math formula editing function)을 지원합니다. 이 기능은 I/O 채널을 변수로 삽입할 수 있도록 지원하며, 더하기 "+", 빼기 "-", 곱하기 "*", 나누기 "/", 대괄호 "^", 왼쪽 괄호 "(" 및 오른쪽 괄호") 등의 연산자를 사용하여 수식 편집을 완료합니다. 사용자는 각 내부 레지스터에서 서로 다른 수식을 편집할 수 있습니다. WISE는 모든 공식의 결과를 반복적으로 계산하고 IF-THEN-ELSE 규칙 확인 또는 데이터 로깅을 위해 해당 내부 레지스터에 결과를 저장합니다.


■  컨트롤러의 실시간 모니터링 시스템 상태
WISE-523x/WISE-224x는 사용자가 컨트롤러의 실시간 모니터링 및 제어를 수행할 수 있도록 Modbus TCP/RTU 프로토콜을 지원합니다. WISE는 실시간 모니터링을 위한 보기 쉬운 HMI 웹 인터페이스도 제공합니다. SCADA 소프트웨어가 없이도 중요한 실시간 시스템 정보를 얻을 수 있습니다. Modbus TCP/RTU 프로토콜 외에도 WISE-523x/WISE-224x는 SNMP V2c 프로토콜을 지원하며 SNMP 트랩 전송을 트리거하는 IF-THEN-ELSE 규칙 설정을 제공합니다. 네트워크 관리 소프트웨어(및 장치)와 WISE-523x/WISE-224x 간의 통합을 더 쉽게 만듭니다.


■  액세스 제어를 위한 비밀번호 보호
WISE HMI 웹 페이지는 비밀번호 보호를 제공합니다. 웹 페이지에 들어간 후 논리 규칙을 편집하기 전에 비밀번호를 입력해야 합니다. 또한 WISE-523x/WISE-224x는 휴대폰용으로 특별히 설계된 모니터링 웹 페이지를 제공합니다. 액세스 제어는 무단 수정을 방지하기 위해 웹 페이지에 대한 액세스를 제한합니다. 관리자, 사용자 및 게스트에 대한 비밀번호를 설정할 수 있고 승인된 사용자만 설정을 검토하고, 설정을 변경하거나, 채널 데이터를 수정할 수 있습니다.


■  액티브 I/O 전송 기능
SCADA 소프트웨어(또는 HMI 장치)가 WISE 컨트롤러의 I/O 채널 값을 폴링할 수 있도록 Modbus TCP/RTU Slave 기능 외에도, WISE-523x/WISE-224x는 사용자를 위한 "Active I/O Sending" 기능을 제공합니다. "Active I/O Sending" 기능을 기반으로 WISE-523x/WISE-224x는 이벤트 트리거(I/O 채널 값 변경) 또는 주기 주기(periodic cycle)에 의해 컨트롤러의 I/O 채널 값을 SCADA 소프트웨어(또는 HMI 장치)로 능동적으로 전송할 수 있습니다. 이 기능은 WISE-523x/WISE-224x와 SCADA 소프트웨어(및 HMI 장치) 간의 데이터 통신 효율성을 향상시킵니다.

참고: SCADA 소프트웨어(또는 HMI 장치)는 WISE-523x/WISE-224x에서 보낸 I/O 채널 데이터를 수신하려면 Modbus TCP Slave 기능을 갖추어야 합니다.

■  MQTT 메시지 게시(Publish)/구독(Subscribe) 작업
WISE-523x/WISE-224x는 MQTT 프로토콜을 지원합니다. WISE-523x/WISE-224x에 연결된 I/O 모듈의 I/O 데이터를 MQT 브로커에 게시하고, 데이터 로깅 작업을 위해 또는 IF-THEN-ELSE 논리 규칙에서 이를 사용하기 위해 다른 MQTT 장치에서 게시된 구독 MQTT 주제의 메시지 내용을 수신할 수 있습니다.


■  IoT Cloud Platform과의 연결
WISE-523x/WISE-224x는 Microsoft Azure, IBM Bluemix 등과 같은 IoT 클라우드 플랫폼과의 연결 기능을 지원합니다. 센서 및 I/O 모듈과 연결하고, 향후 데이터 분석을 위해 I/O 채널 데이터를 수집하고 클라우드 플랫폼으로 전송하는 IoT 애플리케이션의 집선 장치(concentrator) 역할을 합니다. 또한 WISE-523x/WISE-224x는 현장 측의 해당 작업에 대해 클라우드 플랫폼에서 게시된 메시지를 수신할 수 있습니다.

참고: WISE의 Microsoft Azure / IBM Bluemix IoT 플랫폼 연결 기능은 MQTT 프로토콜을 기반으로 합니다. Microsoft Azure/IBM Bluemix가 MQTT 연결 서비스를 종료하거나 수정하는 경우 Microsoft Azure/IBM Bluemix IoT 플랫폼 연결 기능이 제대로 작동하지 않을 수 있습니다.

■  모바일 네트워크 연결
WISE-523xM-3GWA 및 WISE-523xM-4GE/4GC는 모바일 네트워크 통신을 지원합니다. 3G/4G SIM 카드를 사용하면 Mobile Network를 통해 데이터 로거 파일과 Email 알람 메시지를 제어 센터로 다시 보낼 수 있습니다.


■  SMS 명령 수신 기능과 알람 알림 기능 제공
WISE-523xM-3GWA 및 WISE-523xM-4GE/4GC 장비 SMS 명령 수신 및 알람 메시지 알림 기능을 갖추고 있습니다. 이벤트가 발생할 때 미리 설정된 SMS 메시지를 관련 담당자에게 보내기 위한 SMS 경보 전송 작업을 로직 규칙(logic rules)에 포함할 수 있습니다. 또한 컨트롤러는 실시간 채널 모니터링, 채널 데이터 수정 및 로직 규칙 실행(SMS에 의해 트리거됨) 등의 작업을 수행하기 위해 특정 전화 번호로 전송되는 SMS 명령을 수신할 수 있습니다.


■  IP 카메라와의 연결
WISE-523x/WISE-224x를 사용하면 ICP DAS iCAM IP 카메라 시리즈에 연결할 수 있습니다. 사용자는 IF-THEN-ELSE 로직 규칙을 사용하여 연결된 IP 카메라를 트리거하여 스냅샷 또는 비디오 녹화를 수행할 수 있습니다. WISE-523x/WISE-224x는 IP 카메라 상태 웹 페이지를 제공하여 시간 순서별로 정렬된 이벤트 목록을 표시하며, 브라우저에서 이미지 또는 동영상을 클릭하여 재생할 수 있습니다. 또한 WISE-523x/WISE-224x는 이미지와 비디오를 원격 FTP 서버에 자동으로 업로드하는 원격 백업 메커니즘을 제공합니다.


■  LINE 알림 메시지 전송 기능 제공
WISE-523x/WISE-224x는 LINE 개인 계정 또는 그룹 대화방으로 LINE 메시지를 보낼 수 있도록 지원합니다. LINE 메시지 전송 기능은 IF-THEN-ELSE 규칙에 의해 트리거될 수 있습니다. LINE 메시지 내용은 실시간 I/O 채널 데이터가 포함된 사전 설정된 문자열 또는 연결된 IP 카메라를 통한 스냅샷일 수 있습니다.
