IIoT 통신 서버 소개
- 제품명
- IIoT 통신 서버 소개
- 용도
- IIoT 통신 서버 소개
- 특성
- UA-2800 / UA-2200 / UA-5200 시리즈
- 제조사
- ICPDAS (대만)
IIoT 통신 서버 소개 : UA 시리즈
IT를 OT와 연결, 클라우드 및 웹 앱 통합
ICP DAS사의 IIoT Cloud Solution은 Front-end 장치를 Cloud로 업그레이드하고 IT를 OT와 연결하고 Cloud 및 Web APP를 연결하며 클라우드 기반 사물 인터넷(IoT)을 통합할 수 있는 IIoT Communication Server인 UA 시리즈를 제공합니다. 이 솔루션은 시스템 성능을 개선하고 시스템의 글로벌 IIoT 경쟁력을 높일 수 있습니다.
■ 산업 통신 표준인 Built-in OPC UA :
클라우드에 장치를 통합하기 위해 OT를 IT에 연결합니다.
■ 액티브 IoT 전송 기술인 Built-in MQTT :
데이터 교환을 가속화하고 네트워크 리소스를 최적화합니다.
■ Data Logger 지원 :
I/O 데이터를 로컬 CSV 로그 파일 또는 원격 데이터베이스에 직접 저장합니다.
■ 클라우드 로직 제어용 IFTT 지원 :
500개 이상의 APP를 통해 LINE, Twitter, Mail 등에 장치 이벤트 알림을 보냅니다.
■ Modbus 프로토콜 지원 :
Modbus TCP/RTU/ASCII 원격 I/O 모듈을 연결합니다.
■ EtherNet/IP 프로토콜 지원 :
ICP DAS의 EIP-2000 시리즈 이더넷/IP 원격 I/O 모듈을 연결합니다.
■ 클라우드 플랫폼(Cloud platforms) 지원:
Amazon AWS, Microsoft Azure 또는 기타 IoT 클라우드 플랫폼에 연결하여 I/O 데이터를 통해 전송합니다.
시스템 구조
IT 통합 기술
기술(Technology) :
• OPC UA : 산업 통신 표준
• MQTT : IoT 액티브 전송 기술
• Data Logger : I/O 데이터는 로컬 LOG 파일 또는 원격 데이터베이스에 직접 저장
• IFTT : 클라우드 로직 컨트롤(IF This Then That).
• Cloud : IIoT 클라우드 연결 기술
OT 통합 기술
기술(Technology) :
• OPC UA : 산업 통신 표준
• MQTT : IoT 액티브 전송 기술
• Modbus : Industrial Automation Systems 내에서 널리 사용되는 프로토콜
• EtherNet/IP : TCP/IP 프로토콜을 기반으로 하고 공장 및 기업 네트워크와 호환되는 산업용 이더넷 프로토콜
IIoT 통신 서버 특징

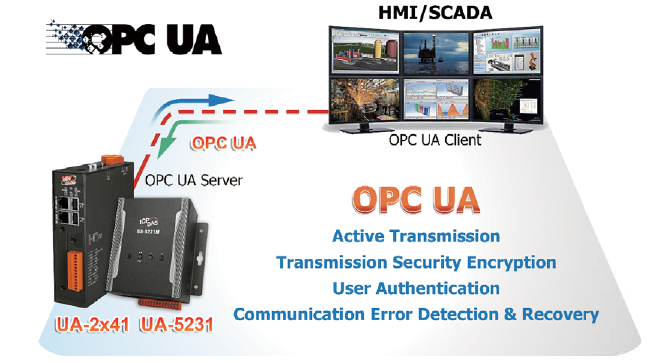

■ Built-in OPC UA Server Service
IEC 62541 표준 을 준수합니다. SCADA 또는 OPC UA 클라이언트를 연결하기 위한 액티브 전송, SSL/TLS(Transmission Security Encryption), 사용자 인증(X.509 인증서/계정 암호), 통신 오류 탐지 및 복구 등의 기능을 제공합니다. OPC UA 클라이언트 연결에 최대 8000개의 OPC UA 태그와 최대 20개의 세션을 허용합니다.
■ Built-in MQTT Broker Service
MQTT Broker 내장 및 MQTT V.3.1.1 프로토콜과 호환됩니다. IoT Active M2M 전송, QoS 품질 서비스, 유지 메커니즘, 신원 확인, 암호화, Last Will, MQTT 클라이언트 드라이버 등의 기능을 제공합니다. 브로커는 최대 400개의 MQTT 클라이언트를 연결할 수 있습니다.
■ I/O 데이터를 원격 데이터베이스 및 로컬 측 로그 파일에 직접 저장
UA 시리즈는 장치 I/O 상태를 수집한 다음 원격 SQL 데이터베이스(Database)에 직접 저장할 수 있습니다. UA 시리즈는 I/O 데이터를 로컬에 CSV 로그 파일로 저장할 수도 있습니다. 또한 사용자는 로컬에서 CSV 파일을 생성하고 분할할 시간 간격을 설정할 수 있습니다.
■ LINE, Twitter... APP에 이벤트 메시지를 보내기 위한 논리 제어 IFTTT 지원
UA는 IFTTT 클라우드 플랫폼 기능을 결합하고 특별한 이벤트가 발생할 때 460개의 웹 앱(Line, Twitter 등)을 통해 메시지를 보낼 수 있습니다. 장치 I/O 변경은 IFTTT 클라우드 서비스의 이벤트를 트리거하도록 설정할 수 있으며, IFTTT 로직 제어(If This, Then That)는 사전에 설정된 웹 서비스(예: LINE)가 이벤트를 즉시 처리하기 위해 사용자 또는 그룹에게 메시지를 보내도록 합니다.
■ 이더넷 및 시리얼 통신 모듈 지원
► 이더넷(Ethernet) : UA는 Modbus TCP, MQTT 및 ICP DAS EtherNet/IP 모듈을 지원합니다.
► 시리얼(Serial) : UA는 Modbus RTU/ASCII 모듈(3 시리얼 포트)을 지원합니다.
► UA 웹 UI : 사용자가 모듈을 빠르게 설정하고 실시간 I/O 상태(real-time I/O status)를 표시할 수 있습니다.
► 각 연결에서 지원하는 최대 모듈 수 :

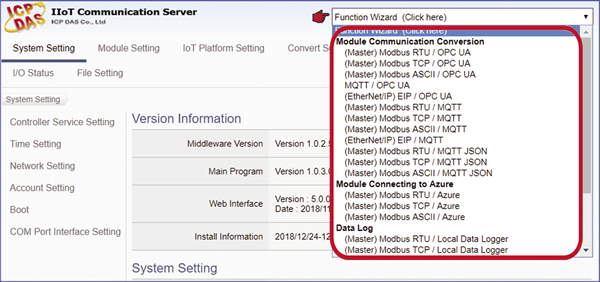

■ 간편한 단계별 설정을 위한 Function Wizard Web UI 제공
UA의 Web UI는 기능 마법사(Function Wizard) 영역에 wizard-like Step Box를 제공하여 사용자가 프로젝트 또는 기능을 완료할 수 있도록 단계별로 안내합니다. 통신 변환(Communication Conversion), Azure 연결(Azure Connecting), 로컬 데이터 로거(Local Data Logger), 원격 데이터베이스(Remote Database), 기능 구성(Function Configuration), PID 연산(PID Operation), 조건 트리거 앱 메시지 알림(Condition Trigger the APP Message Notification(Line, Twitter...)) 등의 다양한 항목을 제공합니다. 사용자가 쉽고 빠르게 프로젝트를 설정할 수 있도록 도와줍니다.
■ IoT 클라우드 플랫폼 연결 지원
UA는 Amazon AWS, IBM Bluemix, Microsoft Azure 또는 기타 IoT Cloud 플랫폼에 능동적으로 연결하여 I/O 데이터를 전송할 수 있습니다.
WISE 선택가이드
IIoT 통신 서버 시리즈 UA-2800 / UA-2200 / UA-5200 시리즈(Linux 커널 내장) : 내장 OPC UA 서버 및 MQTT 브로커/클라이언트 서비스 |
|||||||||||
| 모델명 | OS | CPU | SDRAM | Flash | 비휘발성 메모리 |
microSD 카드 | Ethernet 포트 |
USB 포트 |
RS-232/RS-485 | 포트 확장 | 무선 |
| UA-2841M | Linux Kernel 4.1.15 | Quad-core ARM CPU, 1.6 GHz/Core |
DDR3 1 GB |
8 GB | FRAM 64 KB MRAM 128 KB |
4 GB (최대 32 GB microSDHC or 2 TB microSDXC) |
2 | 2 | 4 (Isolated RS-485 x 2) |
1 (*1) |
- |
| UA-2841M-4GE | 4G(*2) | ||||||||||
| UA-2841M-4GC | 4G(*2) | ||||||||||
| UA-2241M | Linux Kernel 3.2.14 | ARM CPU, 1.0 GHz |
DDR3 512 MB | 512 MB | FRAM 64 KB | 4 GB (최대 32 GB microSDHC) |
2 | 2 | 4 (Isolated RS-485 x 2) |
1 (*1) |
- |
| UA-2241MX-4GE | 4G | ||||||||||
| UA-2241MX-4GC | 4G | ||||||||||
| UA-5231 | Linux Kernel 3.2.14 | ARM CPU, 1.0 GHz |
DDR3 512 MB | 8 GB | FRAM 64 KB | 4 GB (최대 32 GB microSDHC) |
1 | 1 | 4 (Isolated RS-485 x 2) |
- | - |
| UA-5231M | |||||||||||
| UA-5231M-3GWA | 3G | ||||||||||
| UA-5231M-4GE | 4G(*2) | ||||||||||
| UA-5231M-4GC | |||||||||||
(*1). UA-2200/2800 시리즈는 한 개의 옵션 XV 보드를 지원합니다. (예: XV511i)
(*2). 4G 시스템 참고:
-4GE: 4G LTE(FDD) 통신 지원 (아시아 전용, 중국 제외)
-4GC: 4G LTE(FDD, TDD) 통신 지원 (아시아 전용, 중국용)
