PMMS (Power Monitoring and Management Solution) 소개

최근 몇 년 동안 지구 자원이 더 빨리 고갈되고 있기 때문에 자원 낭비를 피하고 지구 자원을 확장하고 지속 가능한 삶을 추구하기 위해 세계 각국과 각계 각층이 에너지 절약과 탄소 감소의 물결을 일으키기 시작했습니다. 개인, 기업 또는 국가 수준에 관계없이 에너지 절약 및 탄소 감소 추세에 따라 전력 모니터링(power monitoring)을 통해 상당한 에너지 절감에 기여하는 것이 에너지 효율 극대화를 위한 중요한 프로젝트가 되고 있습니다.
ICP DAS사의 PMMS(Power Monitoring and Management Solution)는 에너지 절약을 위한 혁신적인 토탈 솔루션입니다. 여기에는 프런트 엔드 현장 스마트 파워 미터(front-end on-site Smart Power Meter), 파워 미터 집중기(Power Meter Concentrator) 및 데이터 관리를 위한 백엔드 소프트웨어 도구(back-end software tool)가 포함됩니다. ICP DAS사는 하드웨어 기기 외에도 사용자가 휴대폰이나 PC에서 전원 데이터를 쉽게 볼 수 있도록 토탈 솔루션을 제공하고 관리자가 복잡한 코딩 없이 시스템을 빠르게 설정할 수 있도록 했습니다. Web 또는 Software를 통해 전력 모니터링 및 데이터 기록 설정을 완료한 후 사용자가 전력 사용의 효율성을 충분히 이해하고 효과적인 에너지 절약을 위한 정책을 수립할 수 있도록 추가 통계 분석을 수행하기만 하면 됩니다. 초기 단계에서 규모가 작을 경우 Smart Power Meter(스마트 파워미터)와 PMC/PMD를 사용하여 간단한 수집 모니터링 시스템(acquisition monitoring system)을 구축할 수 있고, 확장이 되면 백엔드 소프트웨어 툴(back-end software tool)을 사용하여 블록 쌓기 구조(locks stacked structure)로 손쉽게 모니터링 시스템을 구축할 수 있었다. 이러한 방식으로, 시스템은 매우 유연해질 것이며 다양한 요구사항을 충족하기 위해 단계적으로 구현될 수 있습니다.

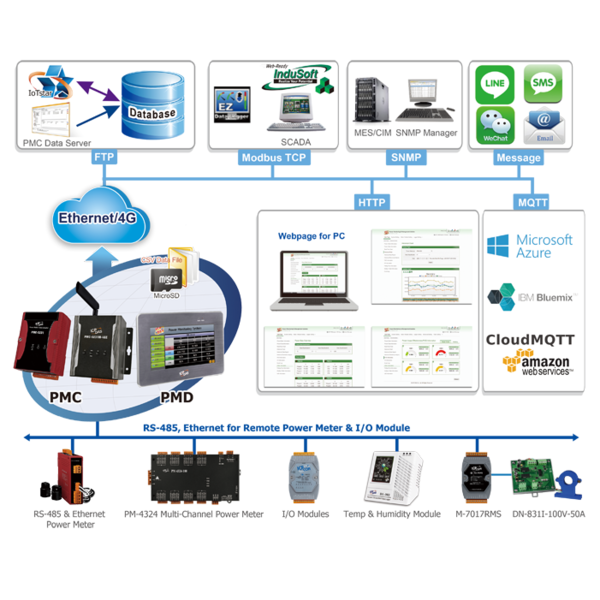

시스템 구조

PMMS(Power Monitoring and Management Solution ; 전력 모니터링 및 관리 솔루션)는 주로 스마트 전력계(Smart Power Meter), 전력계 집중기(Power Meter Concentrator) 및 데이터 관리를 위한 PC 측 소프트웨어 도구(software tool)의 세 부분으로 구성됩니다.

■  ICP DAS사의 스마트 전력계 (Smart Power Meter)：
Currently support ICP DAS Smart Power Meters PM-3033, PM-3133, PM-3112, PM-3114, PM-4324, PM-4324A, PM-3033-MTCP, PM-3133-MTCP, PM-3112-MTCP, PM-3114-MTCP and PM-4324-MTCP.

■  전력계 집중기 (Power Meter Concentrator) :
PMC/PMD는 산업 4.0 시대의 에너지 절약 및 탄소 감소 추세를 충족하기 위한 차세대 Power Meter Concentrator입니다. RS-485 또는 이더넷 인터페이스를 통해 ICP DAS사 전력계와의 유연하게 통합되며, 장치의 전력소비량 측정, 에너지 사용량 분석, 전력 수요 관리, 알람 알림 기능과 같은 다양한 기능을 제공하고 있습니다. PMC/PMD에는 Micro SD 카드가 내장되어 있습니다. 전력계로부터 전력 데이터를 검색한 후 전력 데이터를 데이터 로그 파일에 저장하고 데이터 로그 파일을 백엔드 관리 센터(back-end management center)로 자동 전송하여 데이터 분석 및 통계를 수행합니다. PMC/PMD는 사용자가 클릭 몇 번만으로 에너지 모니터링 및 관리 시스템을 구현할 수 있는 사용자 친화적이고 직관적인 웹 사이트(web site) 인터페이스를 제공하므로 프로그래밍은 필요하지 않습니다. 또한 PMD에는 LCD(터치 패널 포함)가 장착되어 있어 전원 데이터를 쉽게 확인하고 로컬에서 시스템 파라미터를 설정할 수 있습니다. 또한 PMC/PMD는 Modbus TCP/RTU, SNMP, FTP 및 MQTT를 지원하여 back-end SCADA/MES/IT/IoT/네트워크 관리 시스템과 원활한 통합을 할 수 있습니다. 관리자가 각 기기의 전력 소비 현황을 모니터링하고 전력 정보에 대한 통계 및 분석을 수행할 수 있도록 함으로써 전반적인 전력 소비 효율을 향상시켜 전기요금 절감 효과를 거둘 수 있습니다. 이러한 모든 기능은 산업 4.0 시대의 에너지 모니터링 및 관리 애플리케이션에서 PMC/PMD를 완벽한 전력계 집중기로 만듭니다.

■  데이터 관리를 위한 PC Side 소프트웨어 도구 (PC Side Software Tool for Data Management) :
PMC/PMD는 FTP 프로토콜을 지원하며, 전원 데이터가 저장된 후 FTP를 통해 예약된 시간(CSV 형식)에 전원 데이터를 ICP DAS사의 PMC 데이터 서버로 전송할 수 있습니다. 그리고 데이터를 MS Access / MS SQL / MySQL 데이터베이스 포맷으로 변환하여 전력계 전력 데이터의 분석, 조회, 통계를 손쉽게 수행하여 보다 효율적인 전력 사용을 달성할 수 있습니다. 또한 PMC/PMD는 Modbus TCP 프로토콜(예: InduSoft / EZ data logger)을 지원합니다. Modbus TCP 프로토콜을 지원하는 모든 SCADA 소프트웨어는 PMC/PMD에 직접 연결하여 전력 데이터를 저장하고 데이터 분석을 수행할 수 있습니다.

PCM/ PMD 시리즈 선택가이드
