제품 상세보기

WISE I/O 모듈 소개

제품명
WISE I/O 모듈 소개
용도
WISE 입출력 모듈 소개
특성
WISE (Web Inside Smart Engine)
제조사
ICPDAS (대만)







WISE Inteligent IIoT Edge Controller 소개


WISE I/O 모듈은 ICP DAS가 설계한 지능형 입출력 모듈(Intelligent I/O module)로, 다양한 산업 애플리케이션에서 원격 로직 제어(remote logic control) 및 모니터링(monitoring에 사용되는 제어 장치 역할을 합니다. WISE는 클릭 몇 번만으로 컨트롤러에서 제어 논리를 구현할 수 있는 사용자 친화적이고 직관적인 HMI 인터페이스를 제공합니다. 이 인터페이스는 프로그래밍이 필요하지 않습니다. 이 강력하고 사용하기 쉬운 소프트웨어를 통해 학습 곡선을 최소화하고 시장 출시 시간을 단축하며 시스템 개발에 소요되는 인건비와 비용을 대폭 절감할 수 있습니다.

웹 브라우저를 통해 WISE I/O 모듈의 웹 서버(Web Server)에 액세스하여 로직 규칙 편집 및 다운로드와 같은 작업을 수행할 수 있습니다. WISE에는 규칙이 유효한지 여부를 확인하고 I/O 채널 값 설정, 예약된 작업 및 타이머 작업 수행, 특정 조건에서 전자 메일 보내기 등의 특정 조건에서 작업의 실행을 결정하는 IF-THEN-ELSE 규칙 엔진이 장착되어 있습니다. 또한 Modbus TCP/RTU 프로토콜을 통해 SCADA 소프트웨어가 컨트롤러의 I/O 채널 또는 시스템 상태를 실시간으로 제어 및 모니터링할 수 있습니다.

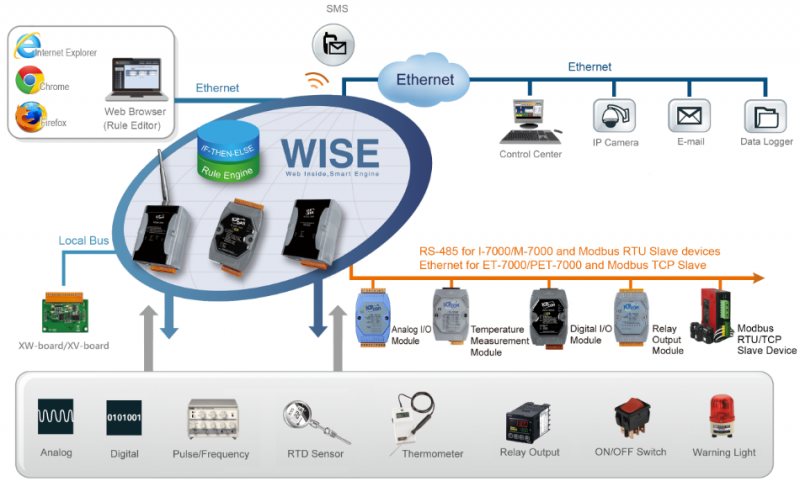

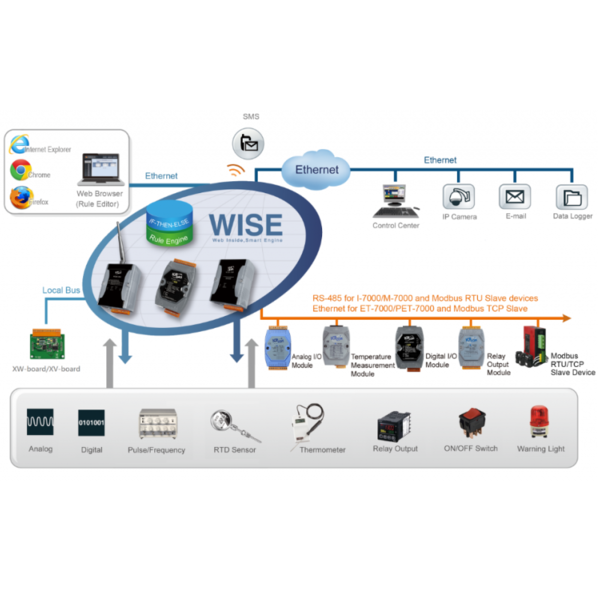

WISE-580x는 이전 WISE I/O 모듈 시리즈에서 계승 된 장점 외에도 I/O 기능에서 더 많은 지원을 제공합니다. 다양한 XW-Board, I-7000 원격 I/O 모듈 및 Modbus RTU/TCP 슬레이브 모듈과 연결할 수 있으며, 가장 적합한 I/O 모듈을 자유롭게 선택할 수 있습니다. microSD 카드를 사용하면 컨트롤러의 I/O 데이터를 실시간으로 기록하는 Data Logger 기능을 제공하며, 예정된 시간에 FTP 또는 Email을 통해 데이터 파일을 제어 센터로 전송하여 추가 관리 또는 데이터 분석을 수행할 수 있습니다.









WISE I/O 특징


■  IF-THEN-ELSE 로직 규칙 실행 기능
WISE는 IF-THEN-ELSE 로직 규칙 엔진(logic Rule Engine)을 갖추고 있으며, 로직 내용을 설정할 수 있는 IF-THEN-ELSE 로직 편집을 제공합니다. 로직 편집(logic edition)을 완료하고 WISE에 규칙을 다운로드한 후 규칙 엔진(Rule Engine)은 특정 조건에서 순서대로 로직을 루프 실행(loop execute)합니다.


■  컨트롤러에 로직 콘텐츠를 구현하는 데 프로그래밍 불필요
WISE는 컨트롤러에서 제어 로직을 편집하기 위한 사용자 친화적인 Web UI 페이지를 제공합니다. 코드를 한 줄도 작성하지 않고 로직 규칙을 설정하고 배포할 수 있습니다. 몇 번의 마우스 클릭으로 로직 편집(logic edition)을 구현할 수 있게 합니니다.


별도의 소프트웨어 도구가 필요하지 않으므로 모든 작업은 웹 브라우저를 통해 수행
일반 웹 브라우저(Web browser)에서 실행되는 웹 기반 HMI 인터페이스를 제공합니다. 제어 로직을 편집하려면 WISE의 웹 서버에 연결하는 브라우저만 필요합니다. 대상 PC에 추가로 소프트웨어 도구를 설치할 필요가 없습니다.


  I/O 유형이 다양한 하드웨어 모듈 지원
ICP DAS사가 제공하는 다양한 WISE I/O 모듈은 다음과 같습니다. 이를 통해 사용자는 자신의 요구 사항에 맞는 최상의 솔루션을 찾을 수 있습니다.
     •  WISE-580x를 사용하면 ICP DAS XW-Board, I-7000 모듈 및 Modbus RTU/TCP Slave 장치와 연결할 수 있습니다.
     •  WISE-790x를 사용하면 ICP DAS X-Board와 연결할 수 있습니다.
     •  각 WISE-71xx/72xx/75xx 시리즈 모듈은 내장 I/O 기능을 제공합니다.


  타이머(Timer) 및 스케쥴 운영(Schedule operation) 제공
WISE-580x/WISE-79xx/WISE-75xx는 타이머(Timer)와 스케줄(Schedule)의 두 가지 타이밍 기능을 제공합니다. 시간 지연과 같은 특정 작업을 수행하거나 제어 논리 실행을 위한 특정 날짜 또는 시간을 예약할 수 있습니다. WISE 시계의 정확성을 보장하기 위해 네트워크를 통한 시간 동기화를 위해 SNTP 타임 서버에 시계를 동기화할 수도 있습니다.
참고: WISE-71xx/72xx는 타이머 기능만 있습니다.


  non-SSL 이메일 알람 메시지 전송 기능 제공
WISE는 non-SSL Email 메시지 및 CGI 명령 전송 기능을 지원합니다. 이메일과 CGI 명령어 기능은 실시간 메시지 통신에 중요한 기능입니다. 전송 동작은 로직 제어의 일부로 로직 버전에 추가되어 실시간 메시지 전송 또는 특정 이벤트에 대한 장치 제어를 위한 CGI 명령 전송 기능을 제공할 수 있습니다.


  I/O 모듈 간 P2P 기능 (WISE-71xx/72xx/79xx/75xx에만 적용)
WISE는 WISE I/O 모듈이 네트워크의 다른 원격 WISE I/O 모듈과 직접 통신할 수 있는 P2P 기능을 제공합니다. 모든 WISE I/O 모듈은 I/O 채널 값, DI/DO 카운터, 내부 레지스터 등의 상태 정보를 서로 자유롭게 공유할 수 있습니다. P2P 작업은 조건문 또는 조건 평가 기준 또는 작업 실행으로 WISE 논리 규칙에 통합될 수 있습니다.

  그룹 동작을 위한 래시피(RECIPE) 기능
WISE는 IF-THEN-ELSE 논리 규칙 조건에 대응하기 위해 Recipe에 이전에 저장된 일련의 동작을 실행할 수 있는 Recipe 기능을 제공합니다. 다양한 응용 프로그램에 대한 다양한 요구 사항을 충족하기 위해 다양한 Recipe 세트를 만들 수 있습니다.


  I/O 모듈의 실시간 모니터링 시스템 상태

WISE는 사용자가 WISE I/O 모듈의 실시간 모니터링 및 제어를 수행할 수 있도록 Modbus TCP 프로토콜을 지원합니다. WISE는 또한 실시간 모니터링을 위해 보기 쉬운 HMI 웹 인터페이스를 제공합니다. SCADA 소프트웨어 없이도 중요한 실시간 시스템 정보를 얻을 수 있습니다.

참고: WISE-580x에는 Modbus RTU 슬레이브 기능도 있습니다.



  액세스 제어를 위한 비밀번호 보호
WISE HMI 웹 페이지는 비밀번호 보호를 제공합니다. 웹 페이지에 들어간 후 논리 규칙을 편집하기 전에 비밀번호를 입력해야 합니다.


   Data Logger 기능 (WISE-580x에만 적용)
WISE는 microSD 카드를 사용하여 컨트롤러의 I/O 데이터를 실시간으로 기록하는 Data Logger 기능을 제공하며, 추가 관리 또는 데이터 분석을 위해 FTP 또는 Email을 통해 데이터 파일을 제어 센터로 전송합니다.


  액티브 I/O 전송 기능 (WISE-580x에만 적용)
SCADA 소프트웨어(또는 HMI 장치)가 WISE 컨트롤러의 I/O 채널 값을 폴링할 수 있도록 Modbus TCP/RTU Slave 기능 외에도, WISE-523x/WISE-224x는 사용자를 위한 "Active I/O Sending" 기능을 제공합니다. "Active I/O Sending" 기능을 기반으로 WISE-580x는 이벤트 트리거(I/O 채널 값 변경) 또는 주기 주기(periodic cycle)에 의해 컨트롤러의 I/O 채널 값을 SCADA 소프트웨어(또는 HMI 장치)로 능동적으로 전송할 수 있습니다. 이 기능은 WISE-580x와 SCADA 소프트웨어(및 HMI 장치) 간의 데이터 통신 효율성을 향상시킵니다.

참고: SCADA 소프트웨어(또는 HMI 장치)는 WISE-580x에서 보낸 I/O 채널 데이터를 수신하려면 Modbus TCP Slave 기능을 갖추어야 합니다.


  SMS 명령 수신 기능 및 알람 알림 기능 제공 (WISE-5801(-MTCP)에만 적용)
WISE에는 SMS 명령 수신 및 알람 메시지 알림 기능이 탑재되어 있습니다. 이벤트가 발생할 때 미리 설정된 SMS 메시지를 관련 담당자에게 전송하기 위한 SMS 경보 전송 작업을 논리 규칙에 포함할 수 있습니다. 또한 WISE는 실시간 채널 모니터링, 채널 데이터 수정, 로직 규칙 실행(SMS로 트리거) 등과 같은 작업을 수행하기 위해 특정 전화 번호로 전송되는 SMS 명령을 수신할 수 있습니다.


  MQTT 메시지 게시(Publish)/구독(Subscribe) 작업 (WISE-75xx에만 적용)
WISE는 MQTT 프로토콜을 지원합니다. I/O 채널 데이터를 MQTT 브로커에 게시하고 다른 MQTT 장치가 출력 채널을 제어하기 위해 게시한 구독 MQTT 주제의 메시지 내용을 수신할 수 있습니다.
참고: WISE-75xx는 비 SSL MQTT 클라이언트를 제공합니다.







WISE 선택가이드




   WISE-580x 시리즈

더 많은 하드웨어 및 소프트웨어 사양은 WISE 비교에서 찾을 수 있습니다.

모델명 I/O 모듈 지원 SMS
Local RS-485 Ethernet
 WISE-5800 XW-board I-7000 모듈
또는
Modbus RTU 모듈
- -
 WISE-5801 Yes
 WISE-5800-MTCP -
Modbus TCP 모듈

-
 WISE-5801-MTCP Yes






   WISE-71xx/WISE-72xx/WISE-75xx/WISE-790x 시리즈

더 많은 하드웨어 및 소프트웨어 사양은 WISE 비교에서 찾을 수 있습니다.

모델명
DI 채널

DO 채널 AI 채널 AO 채널
채널 타입 채널 타입 채널 타입 채널 타입
 WISE-7102 6 Wet (Sink,Source) 3 Open Collector (Sink) 3 ±150mV, ±500mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA
- -
 WISE-7105 - - 4 Open Collector (Sink) 8 Thermistor - -
 WISE-7115 - - - - 7 7 RTD: Pt100, Pt1000, Ni120, Cu100, Cu1000 - -
 WISE-7117 - - 4 Open Collector (Sink) 8 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA
- -
 WISE-7118Z/S
 WISE-7118Z/S2
- - 6 Open Collector (Sink) 10 ±15mV, ±50mV, ±100mV, ±500mV,
±1V, ±2.5V,
±20mA, 0~20mA, 4~20mA
Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710
- -
 WISE-7126 2 Dry (Source),
Wet (Sink,Source)
2 Open Collector 6 ±500 mV,±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA
2 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
 WISE-7142 - - 16 Open Collector(Sink) - - - -
 WISE-7144 8 Wet (Sink,Source) 8 Open Collector(Sink) - - - -
 WISE-7150 12 Wet (Sink,Source) 6 Open Collector(Sink) - - - -
 WISE-7151 16 Wet (Sink,Source) - - - - - -
 WISE-7152 8 Wet (Sink,Source) 8 Open Collector(Source) - - - -
 WISE-7153 16 Dry (Source) - - - - - -
 WISE-7160 6 Wet (Sink,Source) 6 Power Relay Form A
(SPST N.O.)
- - - -
 WISE-7167 - - 8 Power Relay Form A
(SPST N.O.)
- - - -
 WISE-7255 8 Dry (Source),
Wet (Sink,Source)
8 Open Collector(Source) - - - -
 WISE-7504M 4 Dry (Source),
Wet (Sink)
- - 4 ±500mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA
4 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
 WISE-7517M-10 - - - - 10/20 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA
- -
 WISE-7519ZM/S
 WISE-7519ZM/S2
- - 3 Open Collector(Sink) 8 ±150mV, ±500mV,
±1V, ±5V, ±10V,
±20mA, 0~20mA, 4~20mA
Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710
- -
 WISE-7526M 2 Dry (Source),
Wet (Sink,Source)
2 Open Collector 6 ±500 mV,
±1V, ±5V, ±10V,
0~20mA, ±20mA, 4~20mA
2 0~5V, ±5V, 0~10V, ±10V,
0~20mA, 4~20mA
 WISE-7555M 8 Dry (Source),
Wet (Sink,Source)
8 Open Collector(Source) - - - -
 WISE-7560M 6 Wet (Sink,Source) 6 Power Relay Form A
(SPST N.O.)
- - - -
 WISE-7901
 WISE-7901D
ICP DAS X-Board 지원
DIO 기능 : X107,X109,X110,X111
Multi 기능 : X202,X203,X303,X304,X305,X308,X310,X324
