Function	tGW-700	tGW-700i	tGW-700-T	tGW-700i-T	GW-2200i
모양
Ethernet 포트	1	1	1	1	2-port Switch (1 IP Address)
절연 (Isolation)
PoE					Only for ETH1
DC 전원 입력	DC Jack		Terminal Block
Virtual COM
Modbus Gateway
Multi-client
Form Factor	Tiny Size	Tiny Size	Tiny Size	Tiny Size	Slim Type
치수 (mm)	95 x 52 x 27	95 x 52 x 27	95 x 52 x 27	95 x 52 x 27	126 x 97 x 33

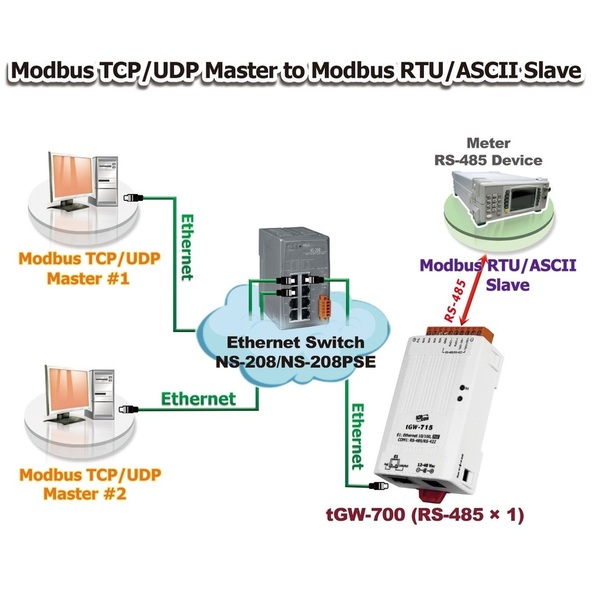

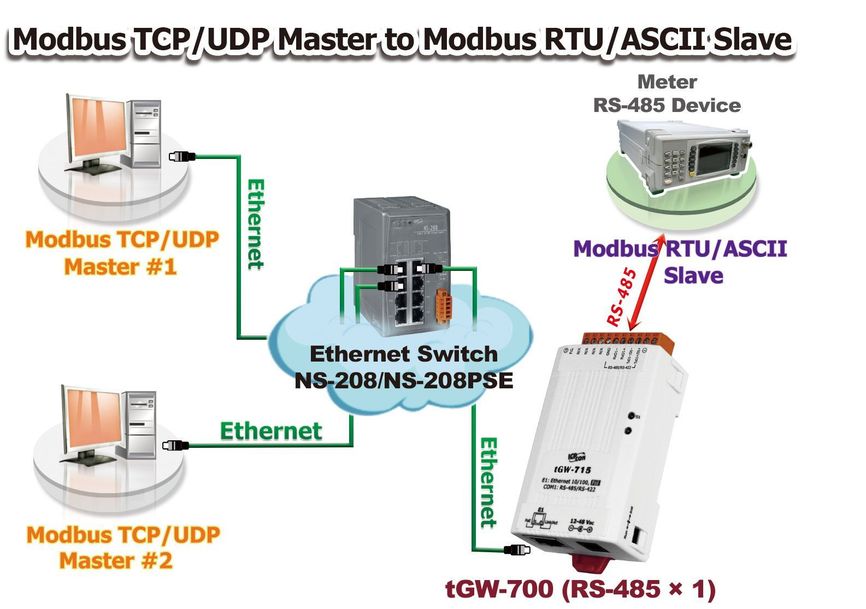

tGW-700/GW-2200i 모듈은 Modbus TCP/UDP 호스트가 이더넷 네트워크를 통해 시리얼 Modbus RTU/ASCII 장치와 통신할 수 있도록 하고 레거시 직렬 통신 장치의 케이블 길이 제한을 제거하는 Modbus 게이트웨이입니다.
이 모듈은 쌍 연결 응용 프로그램(시리얼 브리지 또는 시리얼 터널 응용 프로그램 포함)을 생성하는 데 사용할 수 있으며, TCP/IP를 통해 두 개의 시리얼 Modbus RTU/ASCII 장치 간에 데이터를 라우팅할 수 있습니다. 이는 Modbus RTU/ASCII 프로토콜을 사용하고 이더넷 기능이 없는 컴퓨터, 서버 또는 기타 직렬 장치를 연결할 때 유용합니다.
각 시리얼 포트에 대한 최대 TCP 연결 수는 최대 32(RevB)이며, 동일한 시리얼 포트에서 여러 마스터가 슬레이브 장치에 액세스할 수 있습니다. 읽기 캐시 기능은 이전 요청 및 응답을 tGW-700/GW-2200i 모듈의 메모리 버퍼에 저장하는 데 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 RTU 슬레이브 장치에 동일한 요청을 보내면 캐시된 응답이 즉시 반환됩니다. 이 기능은 시리얼 포트 통신의 부하를 획기적으로 줄이고 더 빠른 TCP 응답을 보장하며 전체 시스템의 안정성을 향상시킵니다.

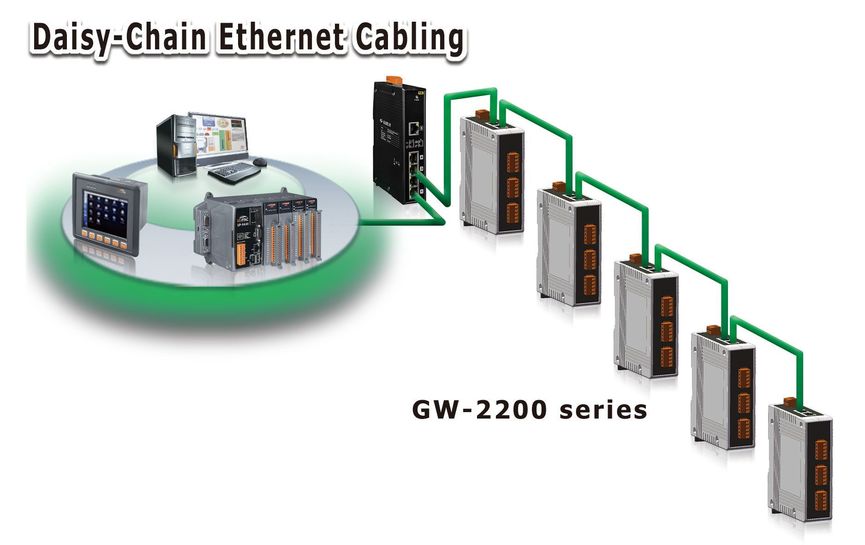

GW-2200i 시리즈에는 데이지 체인 토폴로지를 구현하기 위한 2포트 이더넷 스위치가 내장되어 있습니다. 케이블 연결이 훨씬 쉬워지고 케이블과 스위치의 총 비용이 크게 절감됩니다. LAN Bypass 기능은 GW-2200i의 전원이 차단될 경우 이더넷 통신을 보장합니다.

모듈에는 CPU 워치독(하드웨어 기능용) 및 호스트 워치독(소프트웨어 기능용)을 포함한 이중 워치독이 포함되어 있습니다. CPU 워치독은 내장 펌웨어가 비정상적으로 작동하는 경우 자동으로 CPU를 재설정하는 반면, 호스트 워치독은 미리 정의된 시간 동안 모듈과 호스트(PC 또는 PLC) 사이에 통신이 없으면 자동으로 CPU를 재설정합니다(시스템 타임아웃). 듀얼 워치독은 열악한 환경에서도 모듈이 지속적으로 작동하도록 하는 중요한 기능입니다. 또한 tGW-700/GW-2200 시리즈(i 버전용)에는 3000VDC 절연 및 +/-4kV ESD 보호 구성 요소가 추가되어 잠재적으로 손상을 줄 수 있는 전하를 민감한 회로에서 전환하여 갑작스러운 순간적인 전류 충격으로부터 모듈과 장비를 보호합니다.

tGW-700/GW-2200i 모듈은 NS-205PSE와 같은 PoE 스위치로부터 전력을 공급받기 위해 표준 카테고리 5 이더넷 케이블을 사용하여 진정한 IEEE 802.3af 호환(분류, 클래스 1) PoE(Power over Ethernet) 기능을 제공합니다. 현장에 PoE 스위치가 없는 경우 모듈은 DC 어댑터의 전원 입력도 가능합니다. tGW-700/GW-2200i 모듈은 초저전력 소비를 위해 설계되어 특히 많은 수의 모듈이 설치된 경우 연료 및 전기 가격 상승으로 인한 숨겨진 비용을 절감합니다. 에너지 효율적인 장비를 선택하여 소비되는 전력량을 줄이면 것은 친환경을 유지하는 데 긍정적인 영향을 미칠 수 있습니다.
놀라운 초소형 폼 팩터를 기반으로 하는 tGW-700/GW-2200i는 최대 공간 절약을 달성하여 기계에 직접 내장된 경우에도 어디서나 쉽게 설치할 수 있습니다. 또한 데이터 송수신 시 자동 RS-485 방향 제어를 지원하여 RS-485 통신의 안정성을 향상시킵니다.
