제품 상세보기
;)
;)
;)

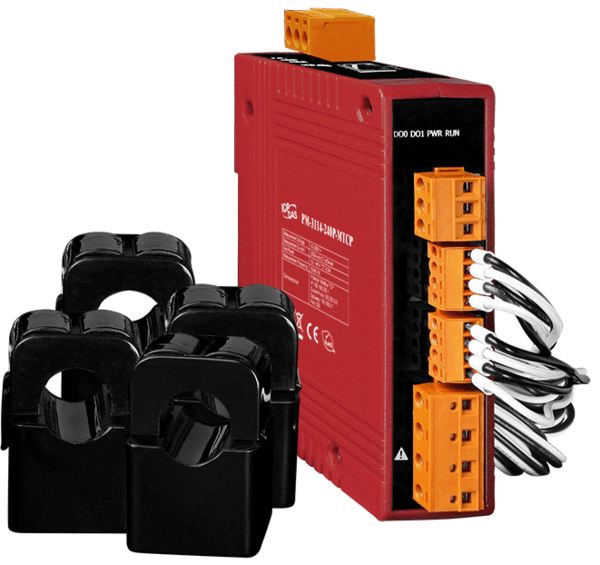

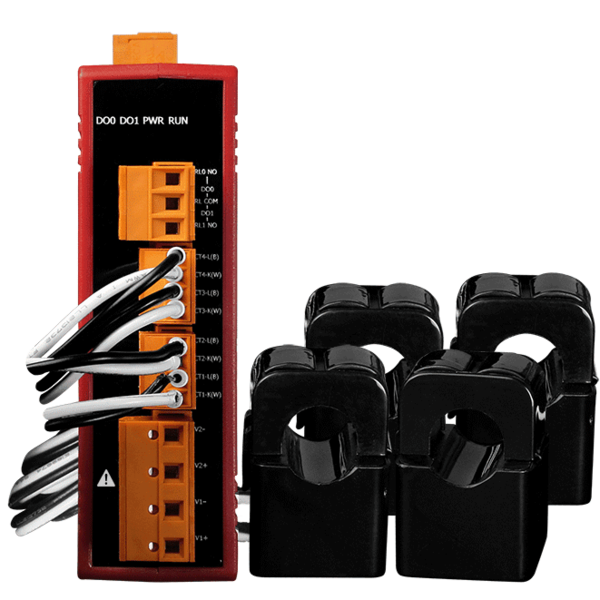

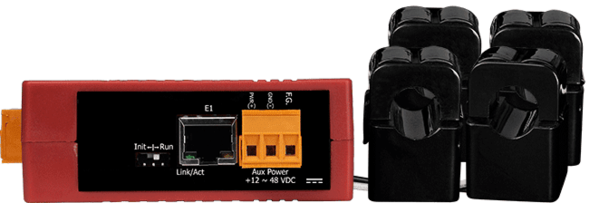

PM-3114-100P-MTCP / PM-3114-160P-MTCP / PM-3114-240P-MTCP
- 제품명
- PM-3114-100P-MTCP / PM-3114-160P-MTCP / PM-3114-240P-MTCP
- 용도
- 단상 4 루프 전력계
- 특성
- Modbus TCP, 60A CT/ 100A CT/ 200A CT 포함
- 제조사
- ICPDAS (대만)
PM-3114-100P-MTCP / PM-3114-160P-MTCP / PM-3114-240P-MTCP
단상 스마트 전력계, Modbus TCP 시리즈
특징
• True RMS(진정 실효값) 전력 측정
• 1P2W(단상 2선식) 4개 회로의 전력량 분석
• 2개의 독립 루프 기준 전압
• 다양한 CT 변류비를 지원하며 최대 200A 전류 측정
• 최대 300V 전압 측정
• 클립 온(Clamp-on) CT 로 간편하게 설치
• W(유효 전력) 정확도 0.5% 이내 (PF=1)
• 전력 릴레이 출력(Form A) 2개 지원
• IEC 61010-1 및 EN 61010-1 규격 준수
소개
ICP DAS는 단상 전력 측정 시 실시간 전력 사용량을 확인 할 수 있는 강력하고 경제적이며 비용 효율적인 첨단 기능 스마트 전력계 PM-3114 시리즈를 제공합니다.
PM-3114 시리즈는 높은 정확도(< 0.5%, PF=1)를 제공하며, 저전압 1차측 및 중·고전압 2차측에 모두 적용할 수 있습니다. 이를 통해 사용자는 모니터링 중인 장비의 에너지 소비 데이터를 실시간으로 신뢰성 있고 정확하게 확인할 수 있도록 해줍니다.
컴팩트한 크기와 뛰어난 가성비를 갖추고, 혁신적인 유선 클립온 CT(다양한 유형, 최대 200A 입력 전류)를 지원합니다.
또한 10~300 VAC의 넓은 입력 전압 범위에서 동작하므로 전 세계 다양한 전원 환경에 적용할 수 있습니다.
아울러 2채널 릴레이 출력도 제공하여 사이렌이나 조명 장치와 연동함으로써 경보 신호를 발생시킬 수 있습니다.
적용 사례
• 발전기 모니터링
• 배전반 및 배전 시스템
• 에너지 관리
사양
| AC Power 측정 | |
| 배선 | 1P2W-1CT |
| 측정 회로 수 | 단상: 4 |
| 입력 전압 | 10 ~ 300 V |
| 입력 전류 | PM-3114-100P-MTCP: CTØ10 mm (0.05 A ~ 60 A) PM-3114-160P-MTCP: CTØ16 mm (0.1 A ~ 100 A) PM-3114-240P-MTCP: CTØ24 mm (0.15 A ~ 200 A) |
| 입력 주파수 | 50/60 Hz |
| 유효 전력(W) 정확도 |
0.5% 미만 (PF=1) |
| 전력 측정 항목 |
True RMS 전압(Vrms), True RMS 전류(Irms), 유효전력(kW), 유효전력량(kWh), 피상전력(kVA), 피상전력량(kVAh), 무효전력(kVAR), 무효전력량(kVARh), 역률(PF), 주파수 |
| 데이터 갱신주기 |
1초 |
| 통신 | |
| Ethernet | Modbus TCP |
| 릴레이 출력 | |
| 채널 | 2-채널 |
| 타입 | Power Relay |
| 접점 정격 | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| 전원 | |
| 입력 범위 | +12 ~ 48 VDC |
| 소비 전력 | 2 W |
| 환경 | |
| 작동 온도 | -20 to +70 ˚C |
| 보관 온도 | -25 to +80 ˚C |
| 습도 | 10% to 90% RH, 비응축 |
주문 정보
| PM-3114-100P-MTCP CR | Modbus TCP, 단상 4 루프 전력계 ; 60 A CT 4개 포함 (내경 10 mm, 리드선 길이 4 m)(RoHS) |
| PM-3114-160P-MTCP CR | Modbus TCP, 단상 4 루프 전력계 ; 100 A CT 4개 포함 (내경 16 mm, 리드선 길이 4 m)(RoHS) |
| PM-3114-240P-MTCP CR | Modbus TCP, 단상 4 루프 전력계 ; 200 A CT 4개 포함 (내경 24 mm, 리드선 길이 4 m)(RoHS) |
